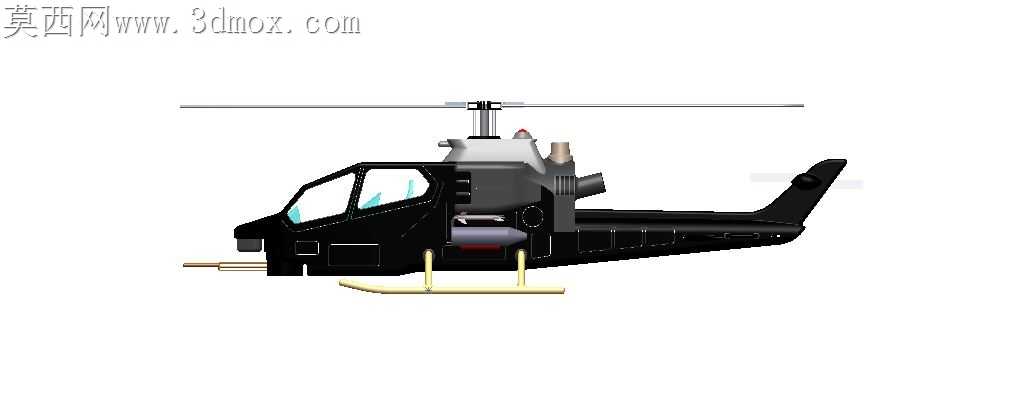

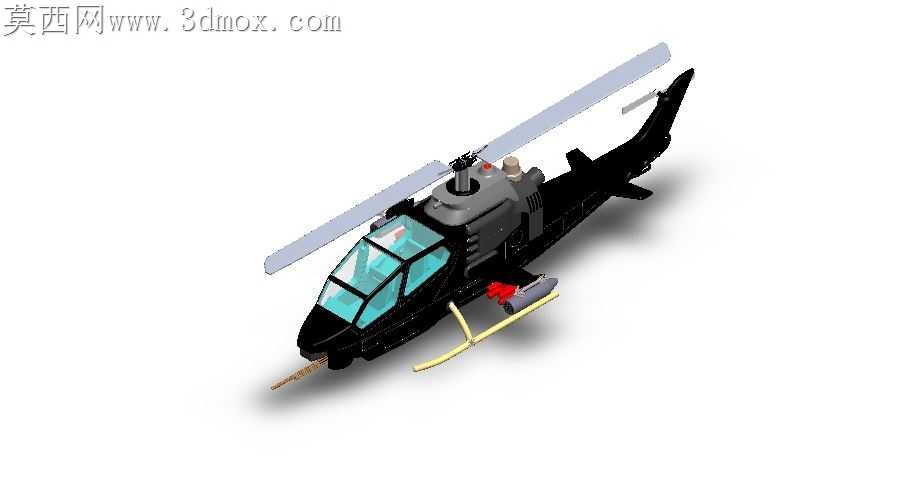

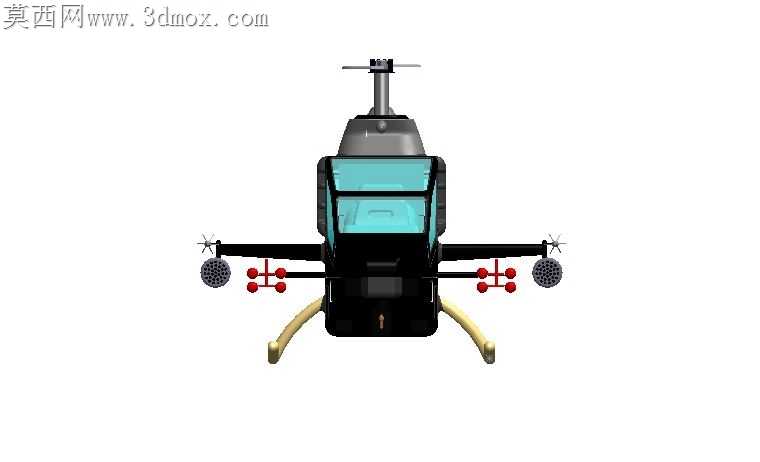

AH1眼镜蛇武装直升机外观结构三维数模

串列双座座舱的曲面压合公差是这类武装直升机模型落地加工最容易出问题的环节，风挡边缘和机身蒙皮的衔接处如果留缝超过0.12mm，后续做表面阳极氧化或者迷彩喷涂时，漆料会顺着缝隙渗入座舱内部，既影响外观通透度，也会让内部座舱细节的粘接牢固度下降。处理这块曲面时没有直接用等距偏移做蒙皮厚度，而是沿着风挡玻璃的安装止口做了0.08mm的内凹沉台，既给粘接胶预留了填充空间，也能避免玻璃件安装后高出蒙皮表面形成突兀的台阶。滑橇式起落架的管材弯折处特意做了曲率渐变处理，没有用统一半径的圆弧过渡，靠近机身连接点的位置曲率半径收窄15%，既还原了真机着陆时受冲击产生的形变特征，也能让3D打印时的支撑更容易剥离，不会在弯折处留下难以打磨的支撑痕迹。短翼下的武器挂架和机身的连接位做了隐藏式的定位销结构，销孔的公差带控制在H7级别，安装时不需要额外涂胶就能实现紧配，后续如果要更换不同的武器挂载方案，直接插拔就能完成替换，不会在机身表面留下胶痕。主旋翼的桨叶没有做成等厚的薄片，而是沿着翼展方向做了翼型厚度的渐变，桨根位置厚度比桨尖厚0.7mm，既避免了打印时桨尖位置因为过薄出现翘曲变形，也能还原真机旋翼的气动外形特征，做旋翼转动的动态演示时，气流流过翼面的视觉效果更贴近真实状态。尾桨的传动结构在机身内部做了简化的传动路径示意，没有完全照搬真机复杂的减速器结构，而是保留了最核心的传动轴走向，既不会让机身内部结构过于冗余增加打印难度，也能让实训教学时清晰看到尾桨动力的传递逻辑。机头下方的机炮转塔做了双轴转动的限位结构，水平转动角度限制在左右各110度，俯仰角度限制在上下15度，和真机的射界范围保持一致，不会出现转动角度过大穿模的问题，也能在做静态展示时调整到不同的瞄准姿态。机身表面的检修舱盖边缘都做了0.05mm的细微刻线，没有做凸起的舱盖轮廓，避免后续打磨时把细节磨平，刻线的深度刚好能让渗线液流入，做出真机蒙皮接缝的旧化效果时不会出现溢色问题。发动机舱的散热格栅做了不等距的栅条排布，靠近排气口的位置栅条间距更窄，既还原了真机散热区域的结构差异，也能避免栅条过密导致打印时出现堵头断料的问题。尾梁和机身主体的连接位做了阶梯式的止口结构，拼接时能自动对齐中心轴线，不会出现尾梁偏斜导致整机重心偏移的问题，就算是新手进行装配也能快速对准位置，不需要反复调整角度。
