RF350圆形底部链式输送设备结构设计

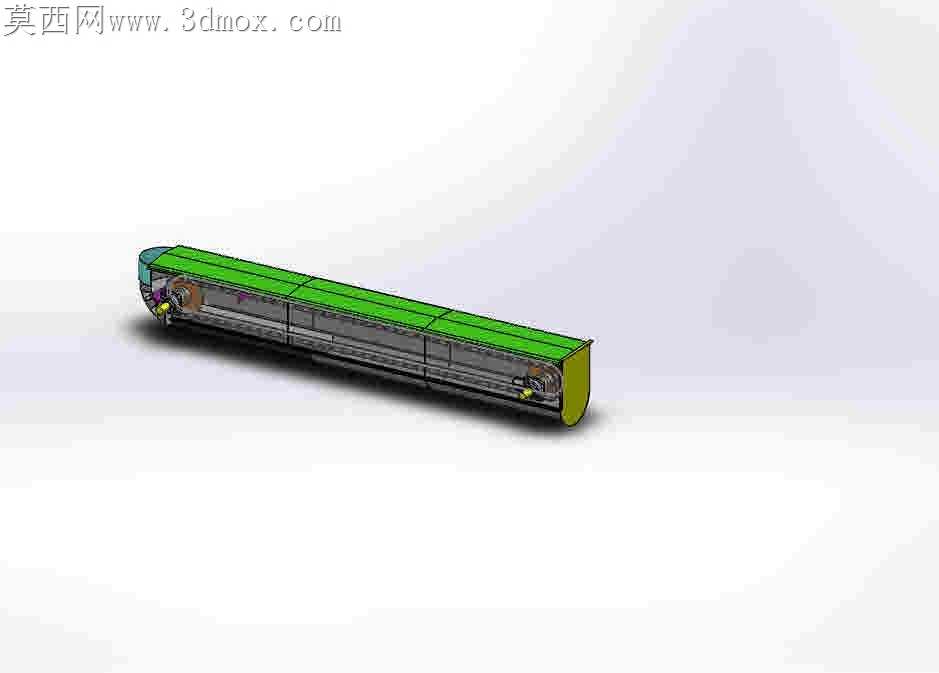

散料输送现场常遇到槽体边角积料、链条跑偏卡滞的问题，传统平底链式输送机在处理颗粒状、粉状物料时，槽体两侧直角区域极易残留物料，长期堆积不仅会造成输送效率下降，残留物料受潮板结后还会刮蹭链板，加剧传动部件磨损，严重时甚至会卡停驱动轴造成设备故障。这款圆形底部链式输送结构针对这一痛点做了针对性优化，槽体底部采用圆弧过渡设计，完全消除了直角积料死角，链板运行时能顺着圆弧面扫过整个槽底区域，哪怕是流动性较差的粉状物料，也不会在边角残留堆积。

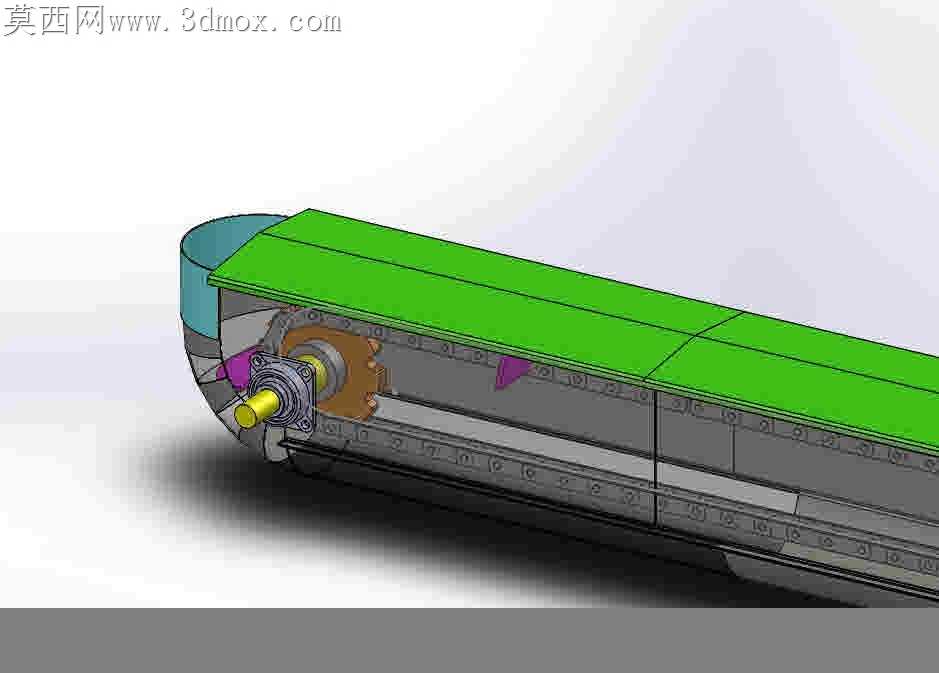

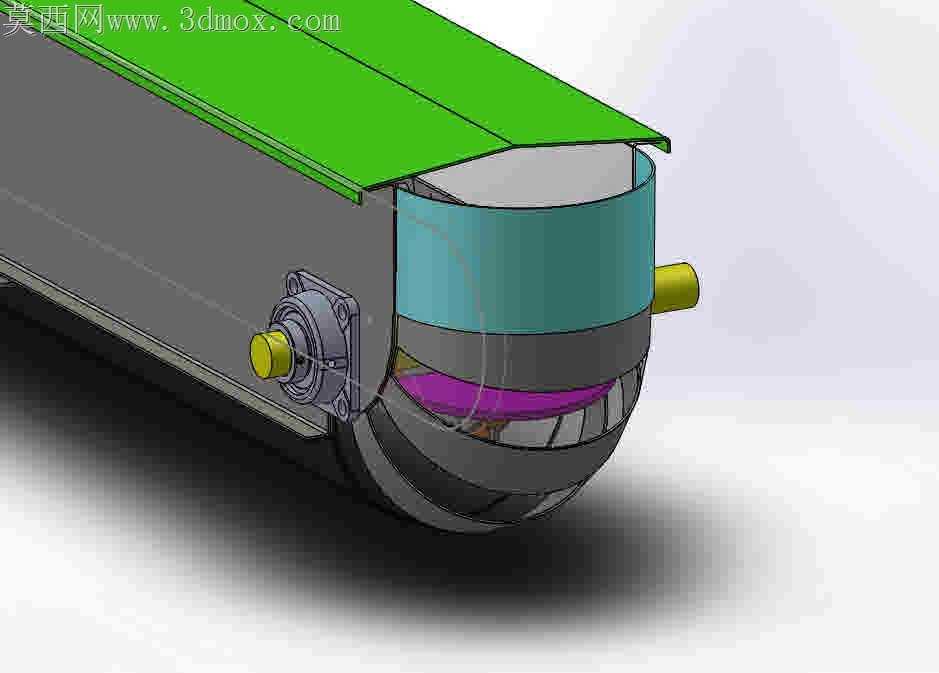

端头部的弧形转弯段做了曲率匹配设计，驱动链轮的安装座嵌入弧形端板内侧，链轮齿形和链板销轴的啮合间隙控制在合理范围，避免转弯处链条出现跳齿、脱链的问题。端板外侧的驱动轴伸出端做了轴肩定位设计，轴承座安装面和端板贴合处预留了密封件安装槽，能适配骨架油封或者毡圈密封，防止输送过程中粉尘从轴伸缝隙溢出，也能避免外界水汽进入轴承腔造成润滑脂失效。

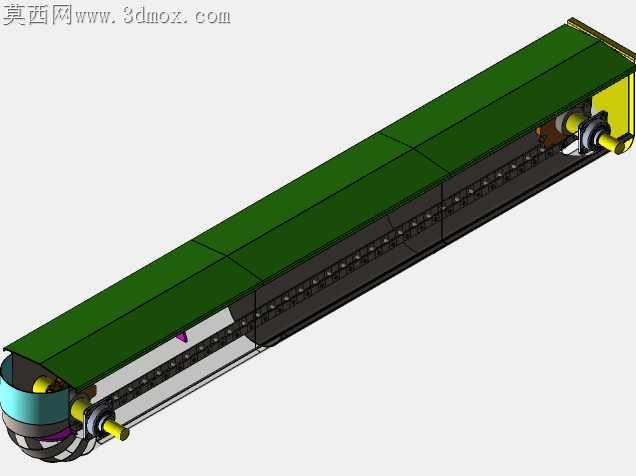

槽体上沿的绿色盖板采用分段拼接结构，每段盖板的边缘都做了折弯翻边，扣合在槽体上沿的折边外侧，不需要额外紧固件就能实现稳定盖合，日常检修时可以直接掀开对应段盖板，不需要拆除整段护罩，大幅降低日常维护的工作量。盖板下方预留了足够的安全间隙，哪怕链板上输送的物料有少量凸起，也不会和盖板发生刮蹭，同时盖板能阻挡输送过程中产生的粉尘外溢，改善车间作业环境。

链板下方的回程轨道采用分段式支撑设计，每隔一段距离设置一个耐磨支撑条，支撑条采用可更换结构，磨损后只需要拧下固定螺栓就能快速替换，不需要整体更换轨道，降低后期运维成本。支撑条的安装面做了微小的倾斜角度，能让链板运行时自动对中，避免长期运行后链条出现跑偏磨损侧边的问题。

头尾两端的张紧结构采用滑轨式调节设计，张紧座沿着槽体端部的滑轨滑动，调节螺栓顶在张紧座尾部，转动螺栓就能精确调整链条张紧度，调节过程中链轮始终保持和链条平行，不会出现偏斜导致的链条单侧磨损。张紧座上还设置了锁止螺母，调整到位后可以锁死位置，避免设备运行过程中螺栓松动导致张紧力失效。

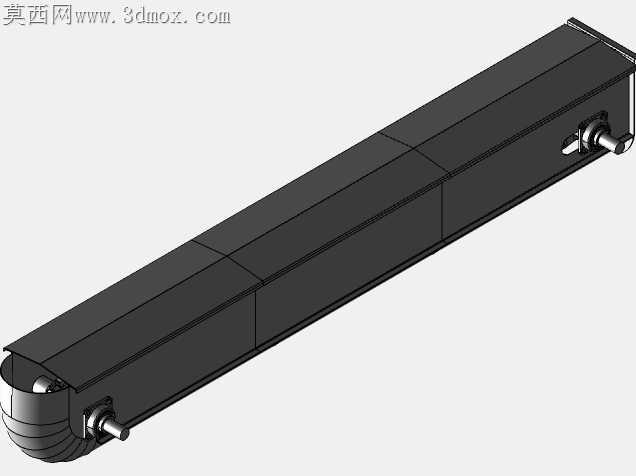

100t/h的输送容量匹配了对应的链板宽度和链轮转速，槽体的圆弧半径经过反复校核，既能保证物料不会在底部残留，又不会因为圆弧过大造成槽体整体宽度超标，适配多数车间的安装空间要求。驱动端的轴承座采用凸缘式结构，直接通过螺栓固定在端板外侧，安装时不需要额外找正同轴度，只要端板的加工精度达标，轴承座安装后就能保证驱动轴的同轴度要求，降低现场安装的调试难度。
