户外道路照明用LED灯箱铝面板外壳结构

　　这款LED灯箱铝面板外壳，主要面向户外道路照明场景的配套使用需求，适配常规市政道路、园区支路、厂区通道的路灯模组安装，作为LED发光组件的承载防护结构，直接决定了路灯灯头的户外耐受能力与装配适配性。从实际工程应用角度出发，这类外壳的核心作用是为内部LED灯珠、驱动电源、配光透镜组件提供稳定的安装基准，同时隔绝户外雨水、扬尘、温度交变带来的侵蚀，还要兼顾长期户外使用的抗风载、抗紫外线老化性能。

　　设计过程中没有做过多冗余的细节刻画，预留了充足的调整空间，方便不同项目根据自身的铸造工艺条件、现场安装的实际边界做针对性优化。外壳主体采用铝合金材质，本身具备优秀的导热性能，能够将LED工作过程中产生的热量快速传导散发，避免灯珠结温过高导致的光衰过快问题，同时铝合金的密度较低，能有效降低整灯重量，减少灯杆的承重负荷，降低高空安装作业的难度与长期使用的坠落风险。

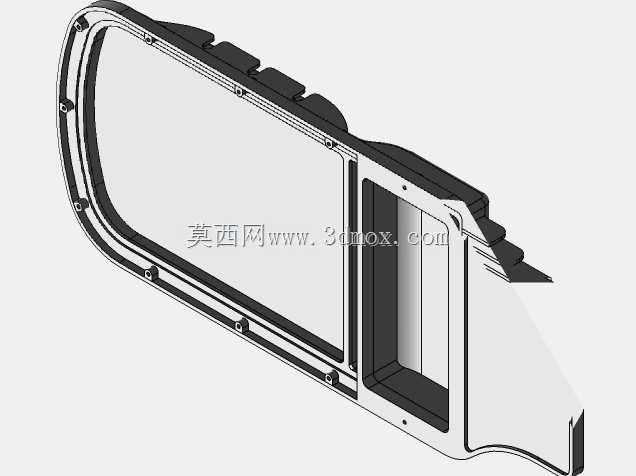

　　从结构布局来看，外壳整体采用长条形流线型轮廓，边缘做了圆弧过渡处理，一方面能够降低风阻系数，在沿海多风区域或者高杆安装场景下，减少风压对灯头连接结构的持续冲击，另一方面流线型外观不容易积留灰尘、落叶与雨水残留，降低后期运维清理的频次。外壳正面预留了大面积的透光面板安装位，周边均匀布置了螺丝安装孔位，孔位位置做了局部加厚凸台处理，既能够保证透光面板压紧后的密封性能，也能避免螺丝锁附时出现应力集中导致的壳体开裂问题，密封槽的位置预留了标准的密封胶条安装空间，可适配常规截面的硅橡胶密封胶条，满足IP65及以上的户外防护等级要求。

　　侧面的独立腔体结构专门用于放置驱动电源与接线端子，将发光区与电器区做物理分隔，既能够避免电源工作产生的电磁干扰对LED驱动信号造成影响，也能在接线作业时不用拆开整个发光面的密封结构，方便现场接线与后期电源更换维护。外壳背部的安装卡位做了通用化设计，能够适配市面上主流的路灯灯杆连接支架，安装角度可根据道路的照明宽度要求做俯仰调节，安装孔位的间距预留了足够的调整余量，不用额外做打孔加工就能适配不同直径的灯杆安装接口。

　　考虑到铸造与后续机加工的工艺可行性，外壳的壁厚设计保持均匀过渡，没有出现壁厚突变的结构，避免压铸过程中出现缩孔、冷隔等铸造缺陷，所有的转角位置都做了合理的圆角处理，既能够提升铸件的充型流畅度，也能减少应力集中点，提升外壳整体的结构强度。外壳表面可根据项目需求做喷塑、阳极氧化等表面处理，进一步提升抗腐蚀能力，适配沿海高盐雾、工业区高腐蚀等不同的户外使用环境。

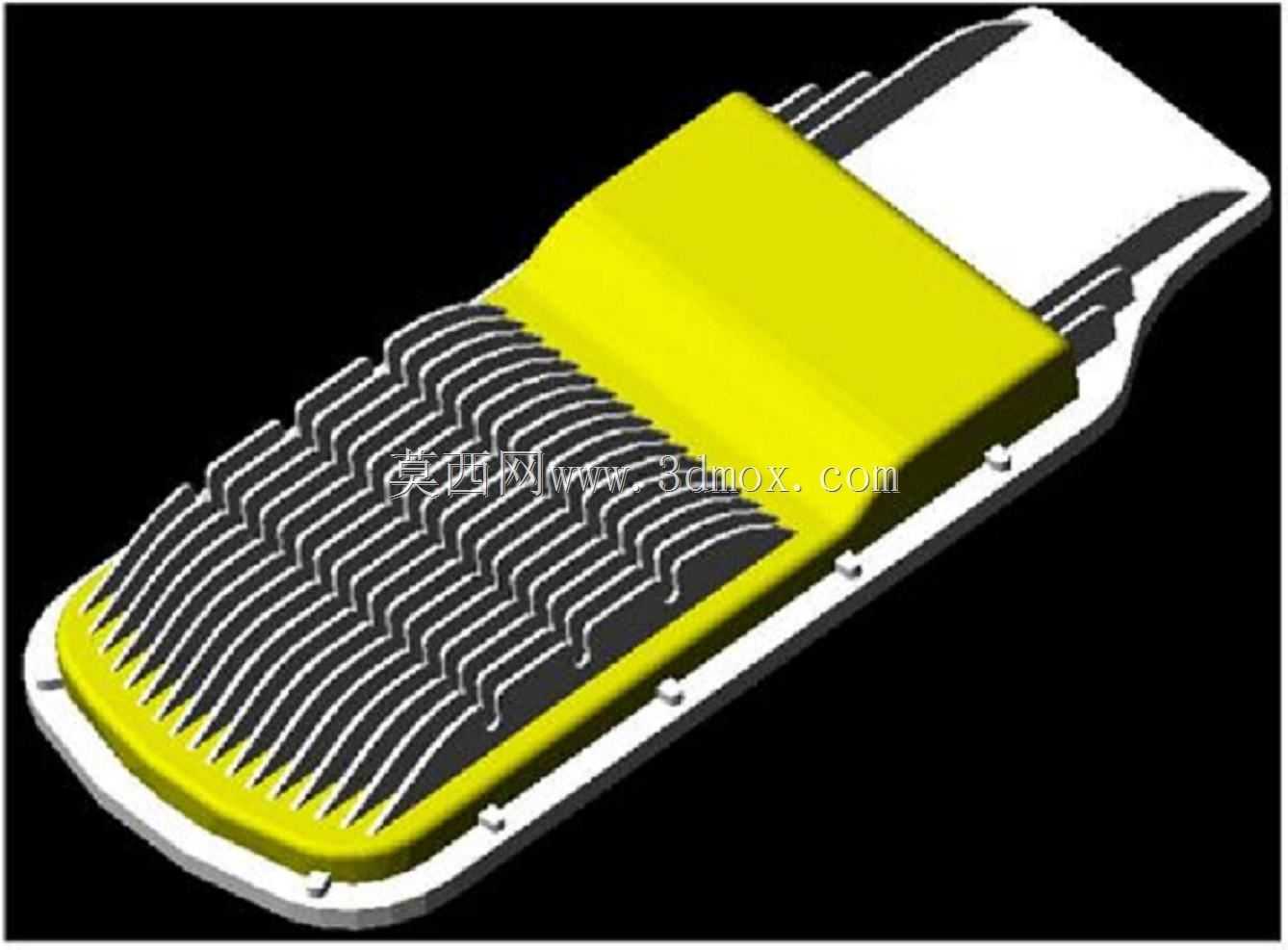

　　在实际选型匹配过程中，可根据内部搭载的LED模组功率大小，调整外壳的散热筋结构尺寸，当前的基础结构预留了散热筋的加装位置，不需要改动主体安装边界就能提升散热能力，适配从30W到120W不同功率等级的道路照明需求。安装边界上，外壳的整体长度、宽度尺寸符合常规路灯灯头的通用规格，能够直接替换同规格的传统钠灯灯头外壳，不用更换原有灯杆与支架，降低老旧道路照明改造的施工成本与作业周期。
