手摇式万向角度夹紧工装组件结构设计

在中小批量零件的铣削、钻孔工序里，经常会遇到带倾斜角度面、圆柱面的异形工件，这类工件如果直接用平口钳装夹，要么找正时间长，要么夹紧后加工过程中出现角度偏移，导致孔位、铣削面的形位公差超差，这款手摇式万向夹紧组件就是针对这类场景开发的手动工装结构。从实际使用场景来看，它不需要外接气源、液压源，完全靠手动操作就能完成夹紧动作，非常适合没有集中供气的小型加工车间、维修工位的单件小批量加工，也可以作为焊接工序的前置定位工装，在焊接前把两个待拼接的零件固定到指定角度，避免焊接过程中工件移位导致的焊缝错位、角度偏差。

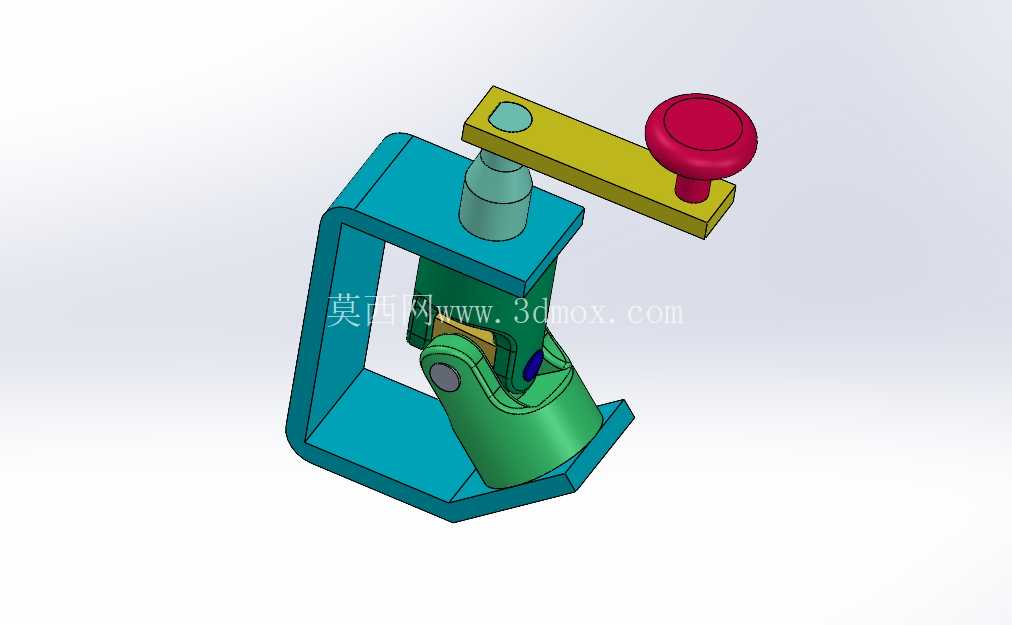

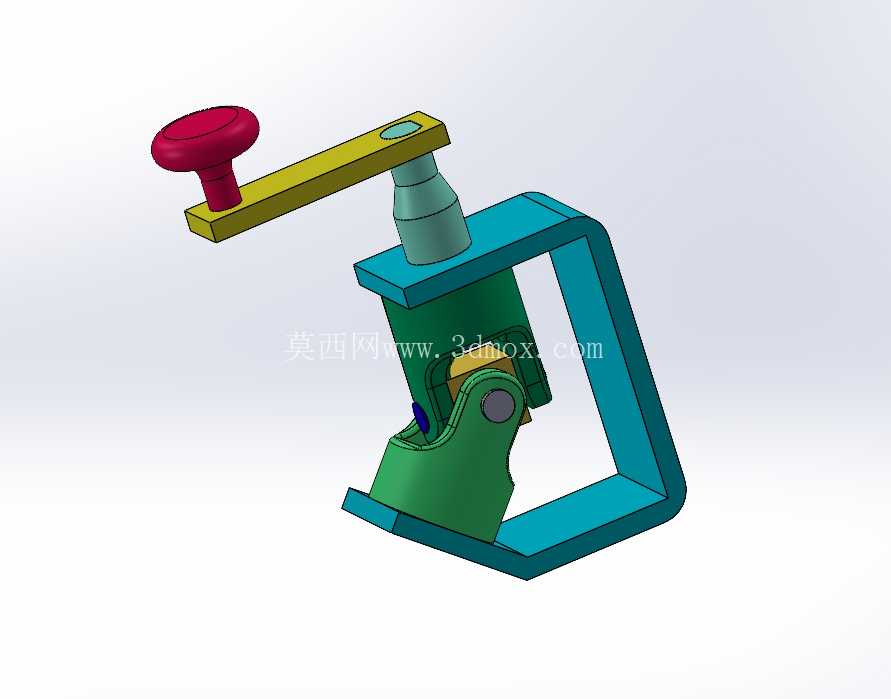

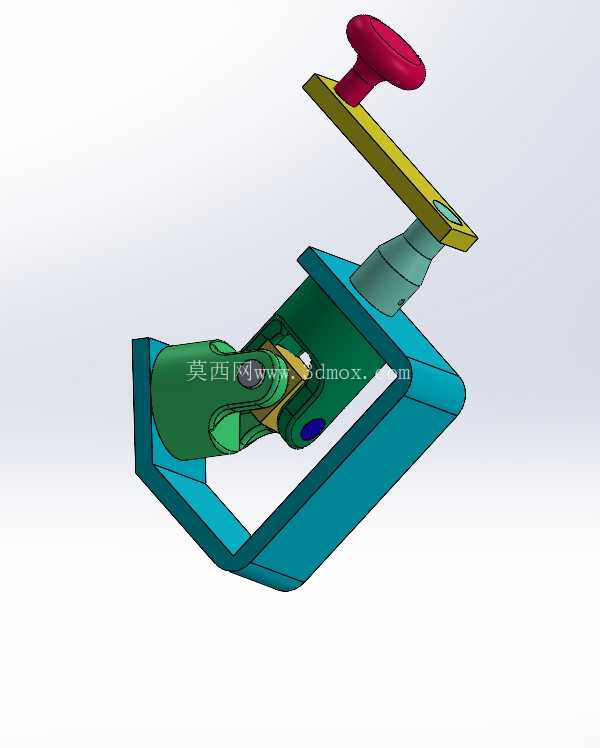

从功能特性上看，这款组件的核心是通过内部的万向铰接结构，实现夹紧端的角度自适应调整，不管是带倾斜平面的工件，还是不同直径的圆柱形轴类、套类零件，夹紧块都能贴合工件表面，不会出现普通平口钳夹圆柱件只有线接触、夹紧力不足容易打滑的问题。顶部的手摇手柄采用大直径红色握柄，操作时施力方便，不需要额外加力杆就能获得足够的夹紧力，手柄和转轴之间通过销轴连接，闲置时可以把手柄转到贴近机架的位置，减少工装的占用空间，避免工位上的磕碰。C型的开放式机架结构，给工件上下料留出了足够的操作空间，不需要把工装拆开就能完成工件的装拆，换件效率比封闭式的夹紧结构高不少。

设计思路上，整个组件优先考虑了加工工艺性，所有的板类零件都可以通过普通铣床、线切割加工完成，铰接部位的销轴采用标准圆柱销，不需要定制特殊紧固件，后期维护更换配件成本很低。夹紧力的传递通过斜面增力结构实现，摇动手柄带动内部的压杆下行时，斜面结构会把竖直方向的力转化为侧向的夹紧力，增力比大概在1:5左右，普通人手施加在手柄上的力就能产生足够的夹紧力，满足铣削、钻孔时的切削力抵抗需求，不会因为切削振动导致工件松动。机架的底部预留了安装孔位，可以直接通过T型螺栓固定在机床工作台上，也可以加装底板固定到焊接变位器、钳工台面上，安装适配性很强。

从安装边界和尺寸适配来看，这款工装的整体外轮廓宽度控制在150mm以内，高度不超过200mm，不会占用太多工作台面空间，适合在小型台钻、台式铣床上配套使用，也可以并排安装多个组成多工位装夹结构，提升小零件的加工效率。夹紧端的开口行程可以通过调整内部的限位螺钉来适配不同尺寸的工件，最大可以夹持直径80mm以内的圆柱件，或者厚度100mm以内的块状零件，覆盖了大部分小型机加工零件的装夹需求。铰接部位的转动角度范围可以达到正负45度，足够应对常见的斜孔、斜面加工的角度装夹需求，不需要每次加工都做复杂的角度找正，只需要把工件靠紧定位面，摇动手柄夹紧就能开始加工，能大幅减少单件加工的辅助时间。

实际使用中需要注意，这款工装是手动夹紧结构，不适合大切削量的粗加工工序，更适合半精加、精加工以及焊接定位的场景，夹紧时不需要过度用力扳动手柄，避免内部的斜面结构出现压痕影响后续的角度调整灵活性。所有的铰接转动部位都预留了润滑脂注油孔，定期加注润滑脂就能保证转动灵活，延长工装的使用寿命。整个结构没有复杂的曲面零件，三维建模的时候可以通过装配体的干涉检查提前验证各个转动位置的间隙，避免加工装配后出现卡滞、转动不顺畅的问题，夹紧块的接触面上可以加装铜质垫片，避免夹伤工件的已加工表面，适配更高精度的零件装夹需求。
