全自动电控压砖成型设备结构设计

项目分类:压力机 发布时间:2020-06-30 ID:120586
  • 全自动电控压砖成型设备结构设计
  • 全自动电控压砖成型设备结构设计
  • 全自动电控压砖成型设备结构设计
  • 全自动电控压砖成型设备结构设计
  • 全自动电控压砖成型设备结构设计
  • 全自动电控压砖成型设备结构设计
  • 全自动电控压砖成型设备结构设计
  • 全自动电控压砖成型设备结构设计

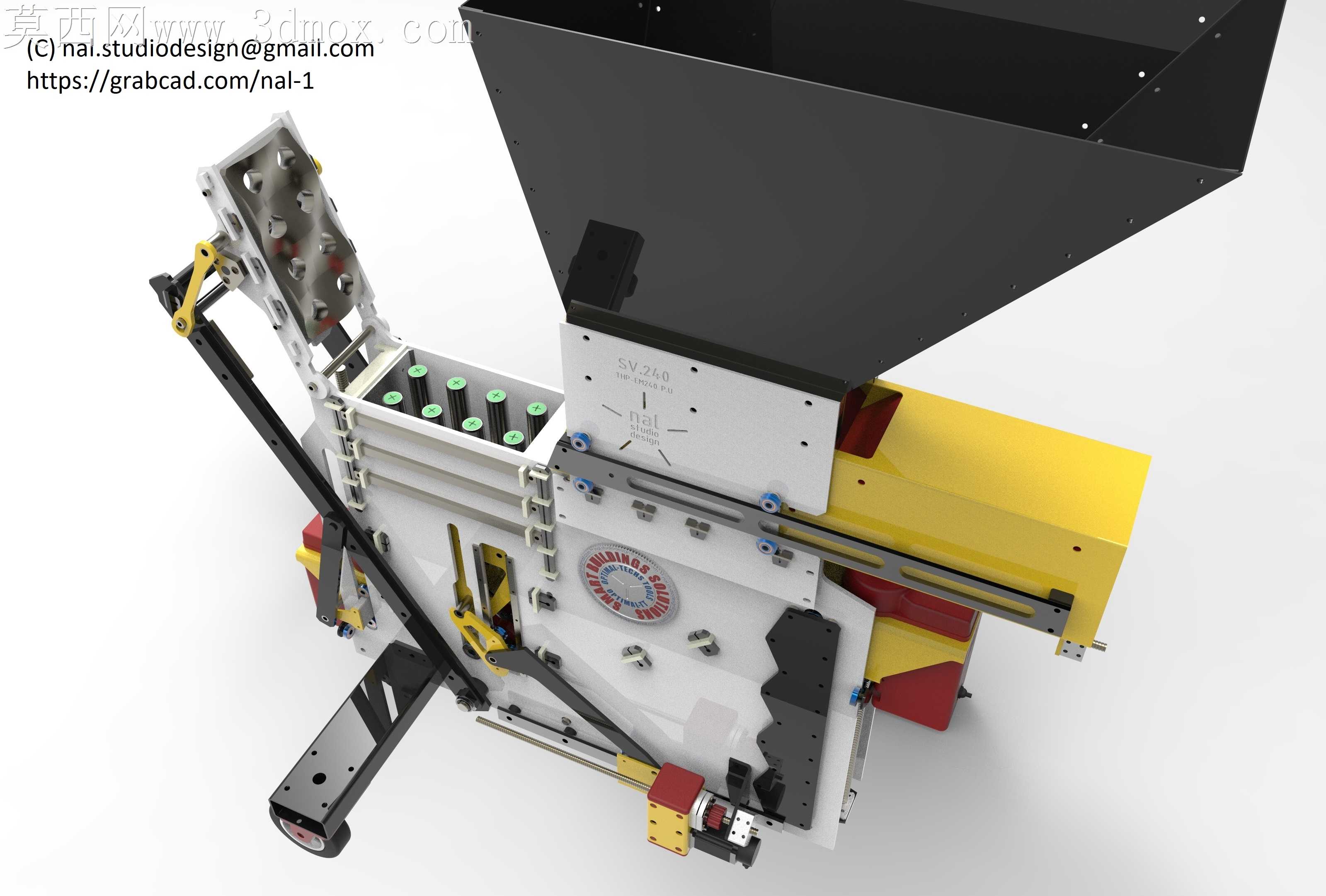

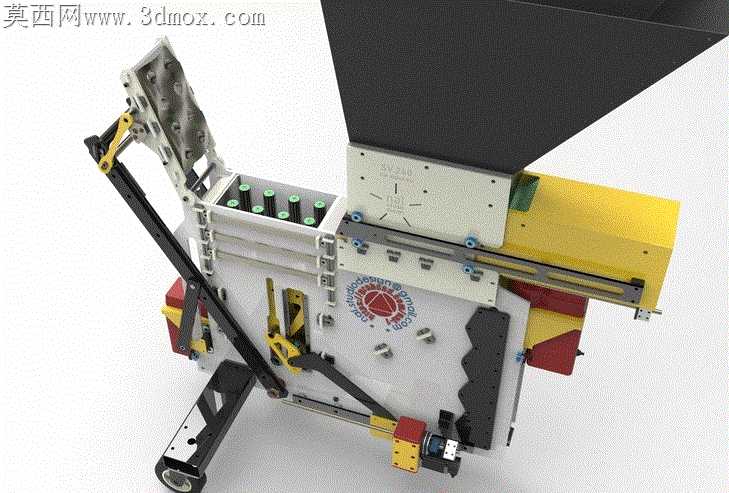

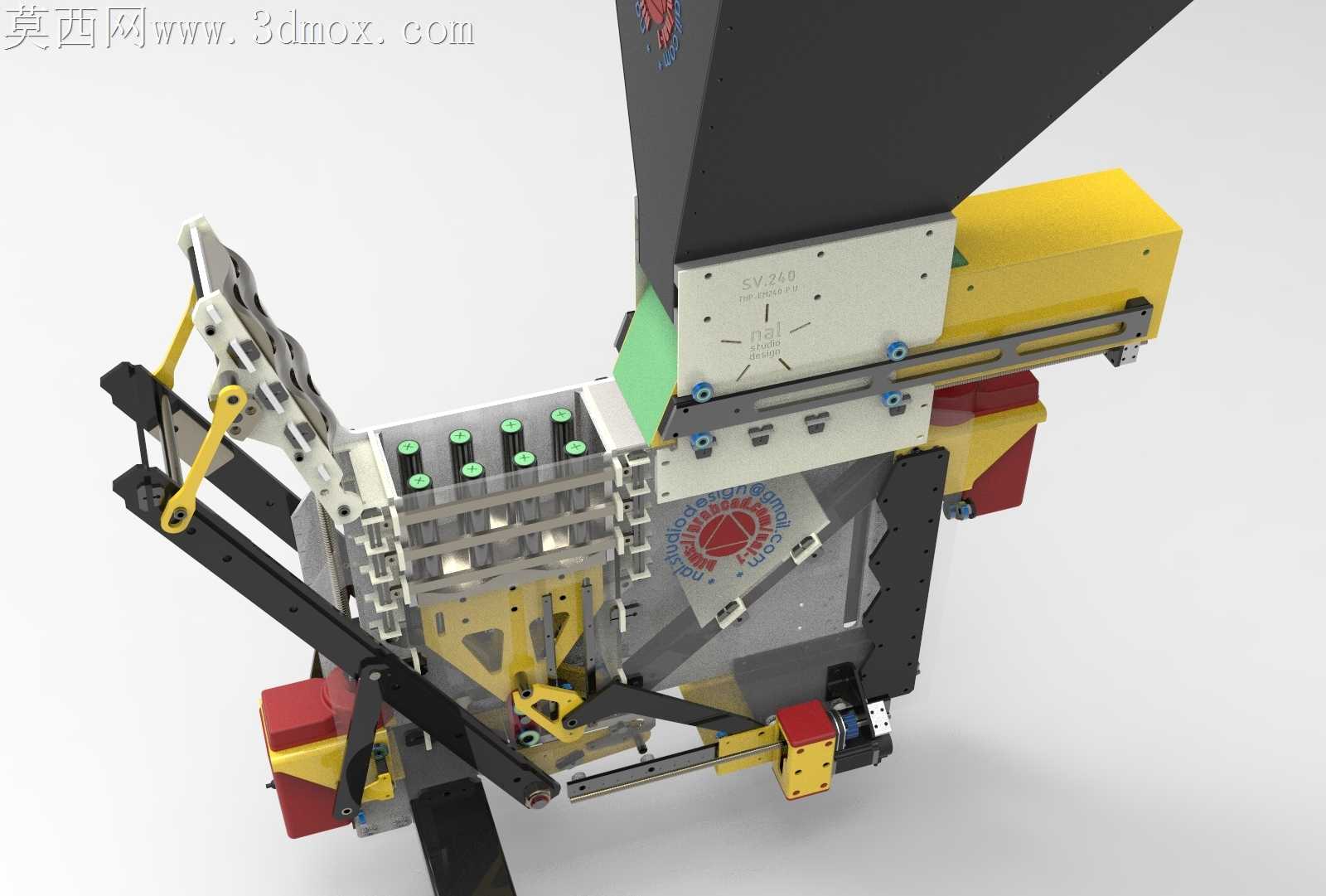

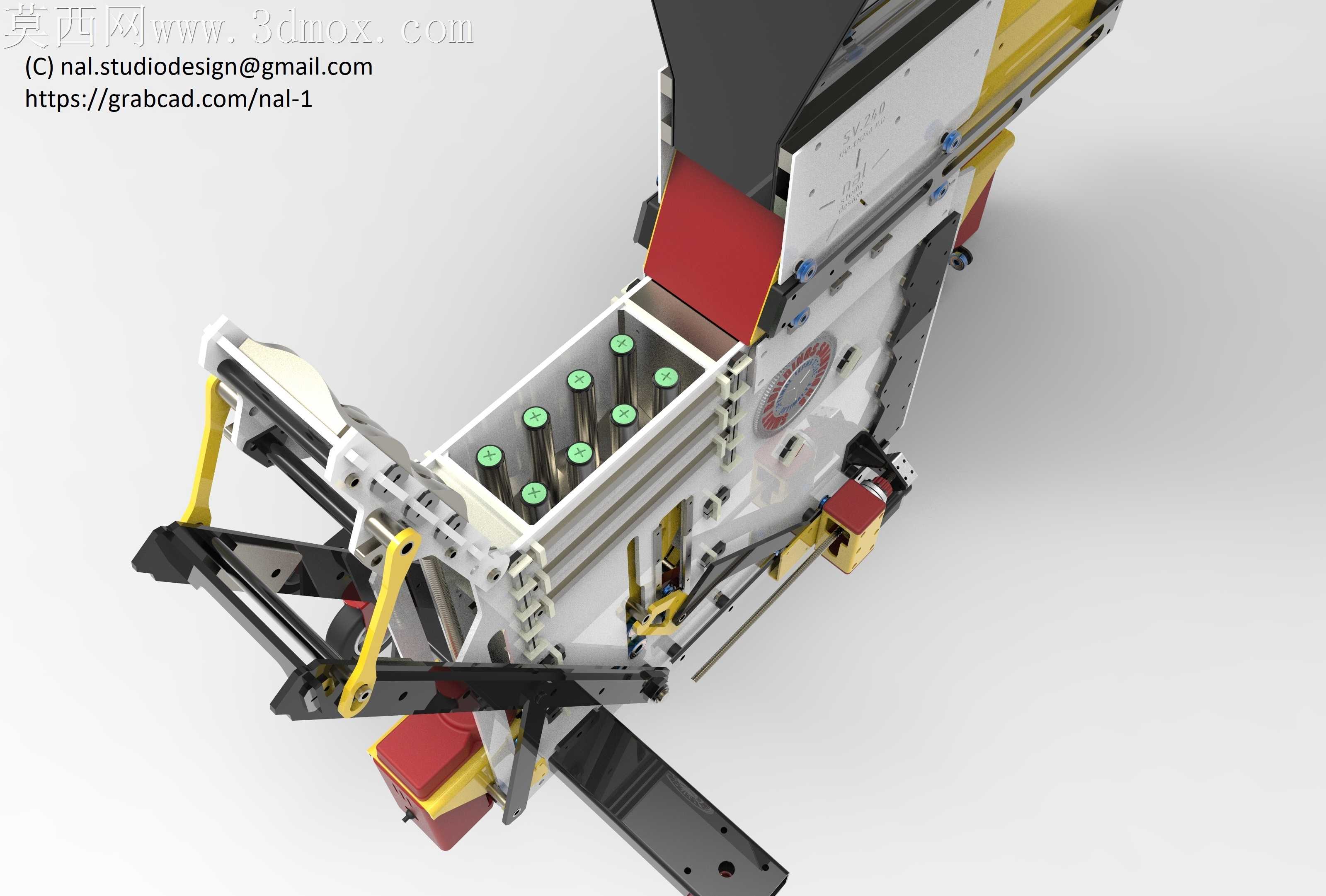

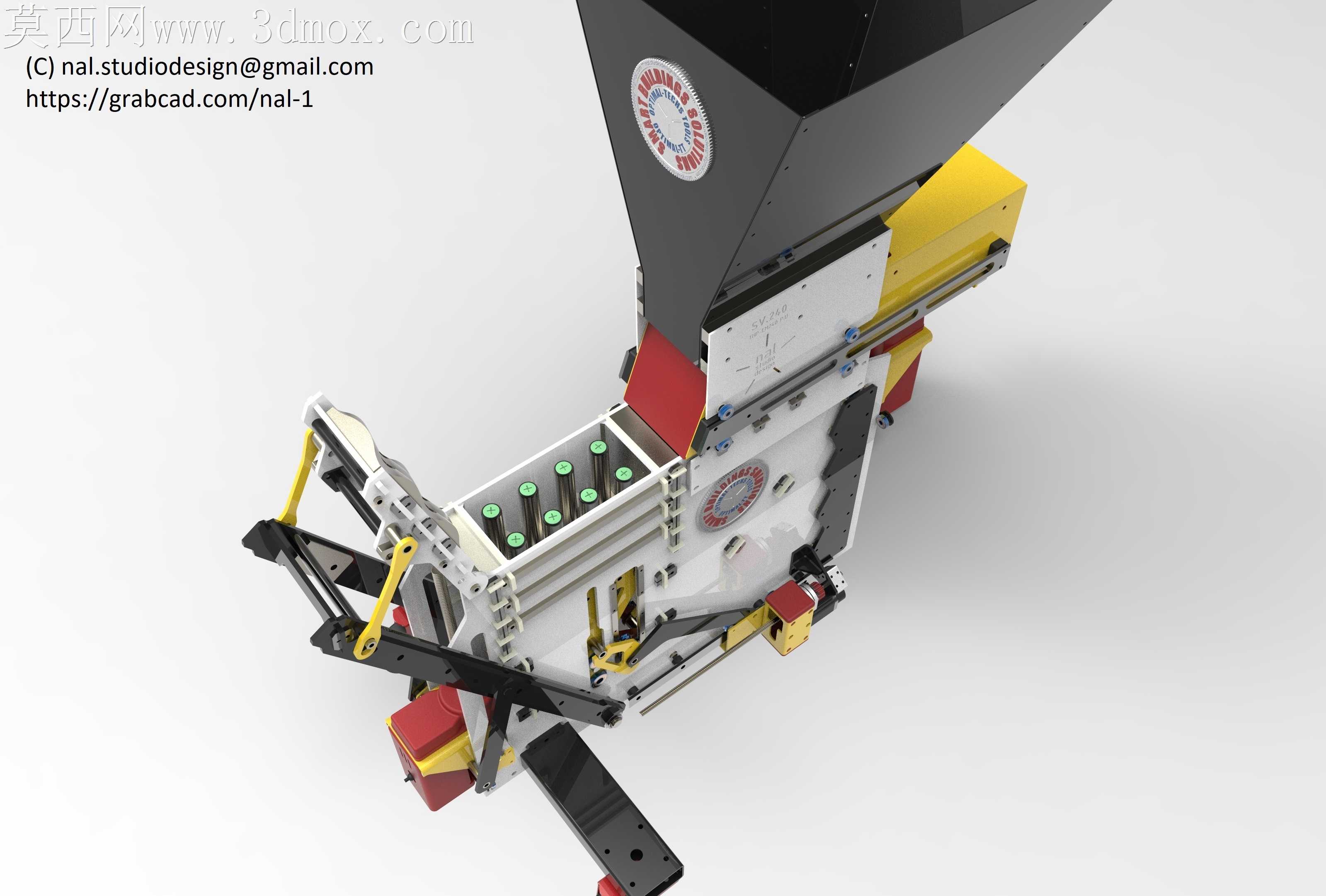

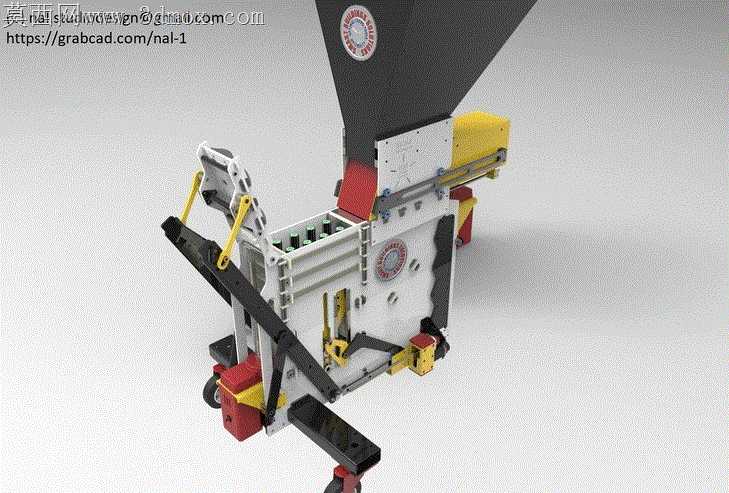

建材加工现场的压砖作业长期存在压合行程冗余、给料落料不均、机架受力偏载的痛点,传统压砖设备常因压头平行度偏差导致砖坯密度差超标,边角缺料、分层开裂的废品率长期居高不下。这套压砖设备的结构设计从压合受力的均匀性出发,将压合驱动的连杆铰点位置做了偏置优化,没有沿用传统对称布置的连杆布局,而是根据压合过程中物料反力的分布曲线,将驱动侧的连杆支撑座向给料端偏移12mm,抵消落料时料堆靠近进料口一侧密度更高带来的偏载力矩,避免压合过程中压头倾斜啃模。料斗下方的给料滑台没有采用常规的平皮带输送结构,而是设计了带定量容腔的往复式给料块,每个容腔的容积对应单块砖坯的物料需求量,滑台往复一次刚好完成一次填料,滑台与模腔上口的配合面预留了0.15mm的刮料间隙,既不会因为间隙过大漏料撒料,也不会因为间隙过小在滑动时刮下模腔边缘的残留料块混入新料,影响砖坯成分均匀性。机架侧方的手动调节机构没有采用外露的螺杆结构,而是将调节螺杆藏在方管支撑臂的内腔,避免现场的粉尘、碎料落在螺杆螺纹缝里造成调节卡滞,支撑臂与主架的连接位置设计了腰型孔调节余量,调试时可以微调压头的前后倾角,抵消长时间作业后机架焊接应力释放带来的形变偏移。压合工位的挡料板采用了快拆式的楔形锁紧结构,不需要额外工具就能拆下清理模腔边缘的积料,挡料板与模腔的贴合面做了1度的拔模斜度,压合完成后砖坯顶出时不会剐蹭挡料板造成边角缺损。电控元件的安装座特意设计在机架远离压合振动源的侧上方,安装面与机架之间垫了2mm厚的丁腈橡胶减震垫,避免持续的压合振动造成接线端子松动、传感器检测精度偏移。设备底部的移动脚轮旁边设计了可升降的支撑脚垫,作业时将脚垫降下撑住地面,抵消压合时的冲击力避免设备移位,转场移动时抬起脚垫就能直接推行,不需要额外吊装转运。所有铰接位置的销轴都设计了注油通道,日常维护时不需要拆解销轴就能直接加注润滑脂,减少粉尘环境下铰接件的磨损速度,延长设备连续作业的维护周期。
