塑料绳加工收卷机架结构设计

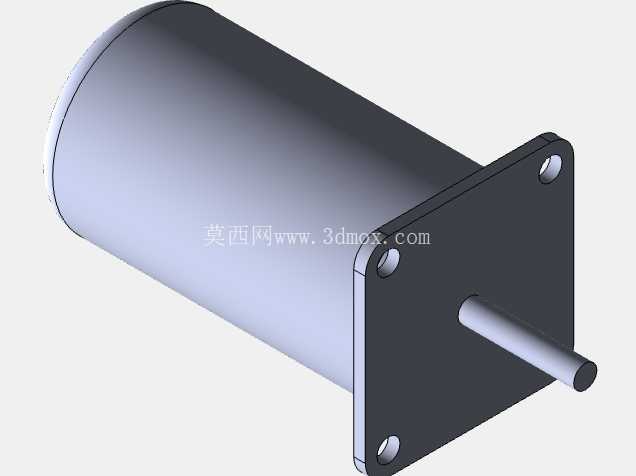

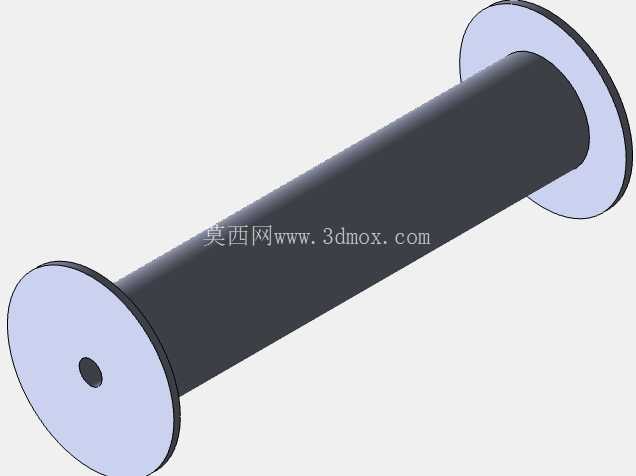

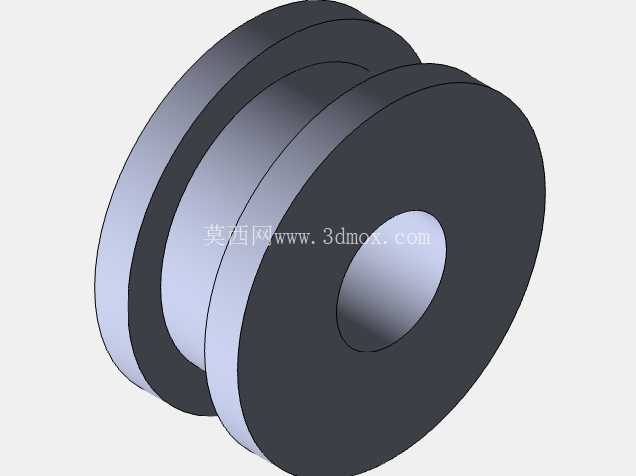

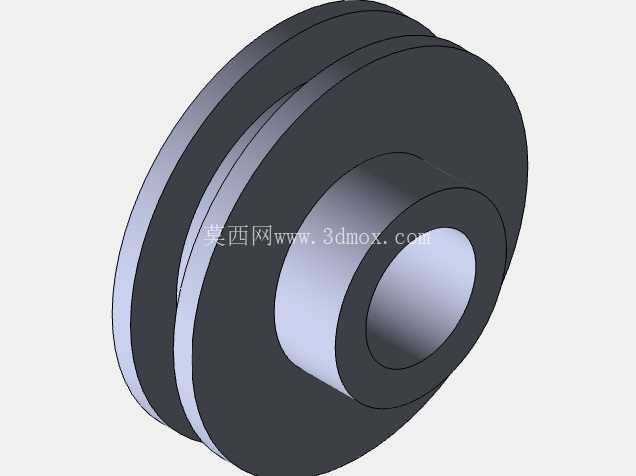

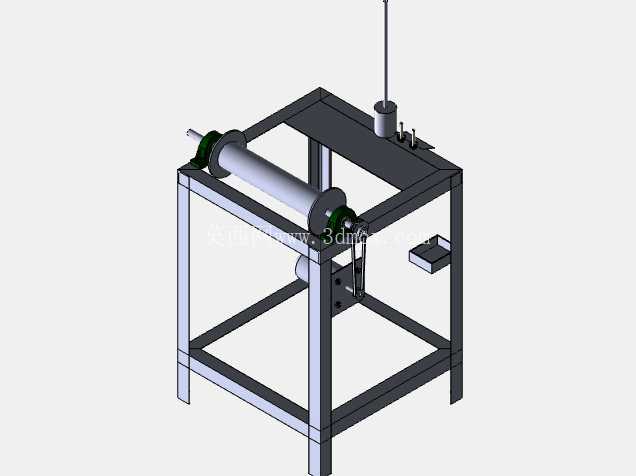

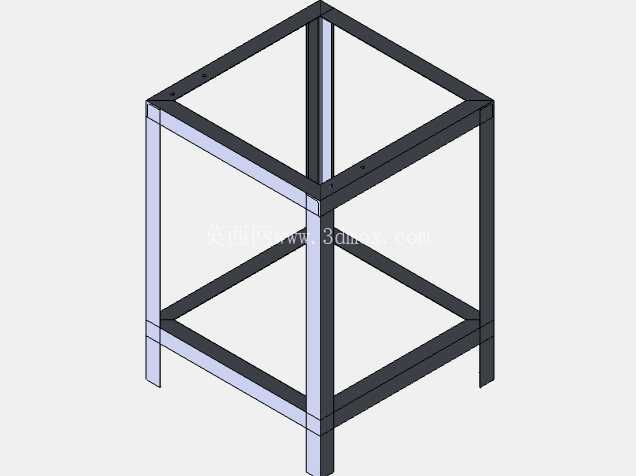

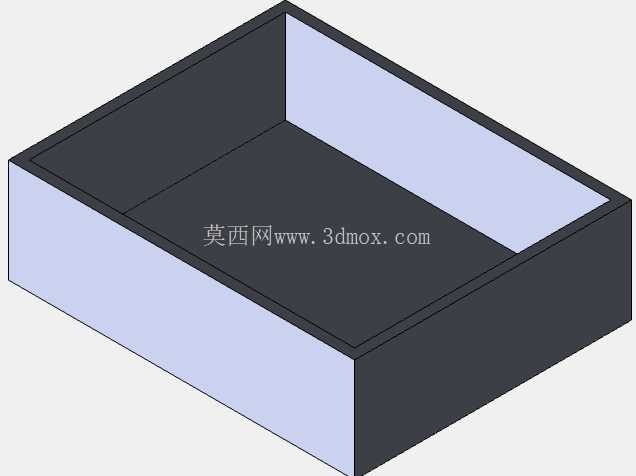

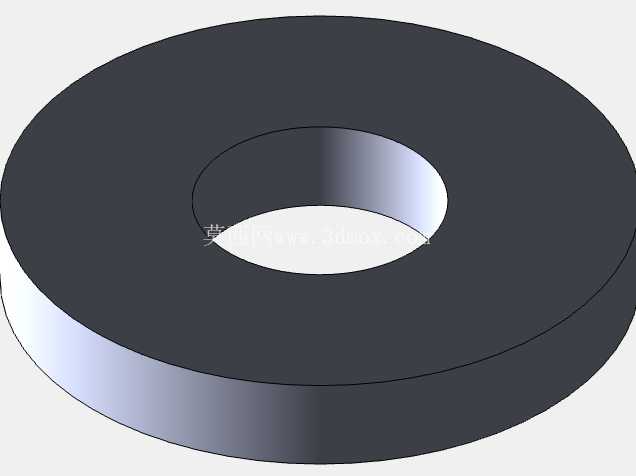

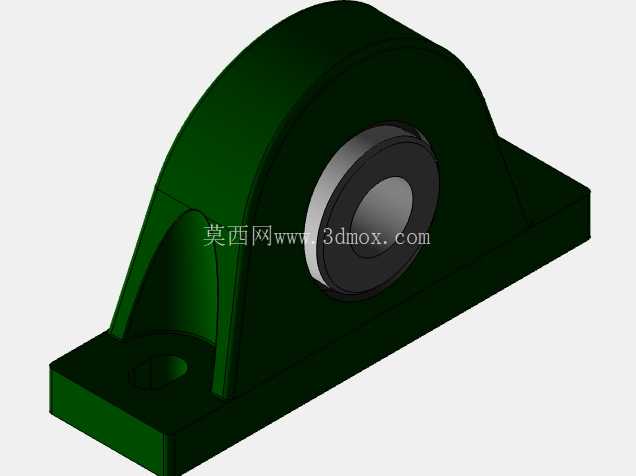

这套塑料绳加工设备的核心功能是完成塑料绳挤出或分切后的收卷导向作业，在塑料包装耗材生产车间、绳网加工小微型工厂的产线末端十分常见，主要承接前段工序输出的连续塑料绳带，将其规整卷绕成规定直径的绳卷，避免散乱的绳带堆积占用生产空间，同时方便后续的打包、转运与仓储。从结构布局来看，设备采用方管焊接成型的框架式机架作为承载主体，四根竖直方管作为主支撑立柱，上下两层水平方管焊接形成矩形框体结构，底部的水平框直接接触车间水泥地面，无需额外做混凝土基础固定，只要保证地面平整度误差在5mm以内即可稳定放置，整体占地面积约0.8平方米，适合在空间紧凑的乡镇加工车间、家庭式生产作坊内摆放，也可直接对接小型塑料挤出机的出料端组成简易生产线。机架上层的核心作业部件是横向布置的卷绕辊，辊体采用空心钢管加工而成，两端通过带座轴承固定在机架两侧的立柱上，其中一端延伸出轴承座连接驱动输入结构，可根据产线实际产能匹配减速电机或者手摇驱动结构，适配不同规模的生产需求——小批量零散加工时可采用手摇模式降低设备投入成本，连续批量生产时直接替换为电机驱动即可，无需改动整体机架结构。卷绕辊旁侧设置有竖直导向杆，杆体底部固定在机架上层平台上，配套的导向环可沿杆体上下滑动，同时能沿水平方向做小幅摆动，在绳带卷绕过程中引导绳带均匀排布在卷绕辊表面，避免绳带集中堆积在辊体某一段造成卷径不均、绳卷松散的问题。机架上层平台靠近操作位的一侧预留了小型控制元件的安装位，可根据需求加装行程开关、调速旋钮等部件，实现卷绕到设定直径后的自动停机，或者根据绳带材质调整卷绕转速，避免拉力过大扯断塑料绳。机架中层位置设置有横向承托杆，主要作用是在卷绕过程中从下方承托下垂的绳带，避免绳带与机架棱角部位摩擦产生毛边、断丝问题，同时也可临时放置待更换的空卷芯、剪刀等操作工具，减少操作人员往返取物的动线长度。整套结构的设计思路完全围绕小型加工场景的实用性展开，没有冗余的装饰性结构，所有方管型材均采用常规规格，焊接后只需做焊渣打磨、防锈喷漆处理即可投入使用，零部件的通用化程度极高，带座轴承、卷绕辊、导向杆都是市场上容易采购的标准件，后期维护更换成本极低。安装时需要注意卷绕辊的水平度校准，需使用水平仪沿辊体轴向、径向两个方向调整，保证水平误差不超过0.2mm/m，避免卷绕过程中绳带向辊体一侧偏移；导向杆的安装需保证与卷绕辊轴线垂直，确保导向环滑动时的排线精度。设备的操作高度设置在距离地面1.1米左右，符合成年人站立操作的人体工程学要求，操作人员站在机架正面即可完成换卷、排线调整、启停操作，无需弯腰或者抬手过度，长时间作业也不容易产生疲劳。针对塑料绳加工过程中可能产生的少量塑料碎屑，机架底部的框体结构可预留碎屑收集托盘的安装位，定期清理即可避免碎屑堆积影响轴承等转动部件的使用寿命。整体结构没有复杂的传动链路，转动部件只有卷绕辊一处，日常维护只需定期给轴承加注润滑脂，检查导向环的磨损情况即可，对操作人员的技术要求不高，非常适合缺乏专业设备维护人员的小型生产场景使用。在实际生产适配中，可通过更换不同直径的卷绕辊，适配不同内径规格的绳卷生产需求，也可调整导向杆的安装位置，适配不同幅宽的卷绕作业，具备一定的柔性生产能力，除了塑料绳之外，也可用于细塑料条、打包带等类似柔性长条物料的收卷作业，拓展使用场景。
