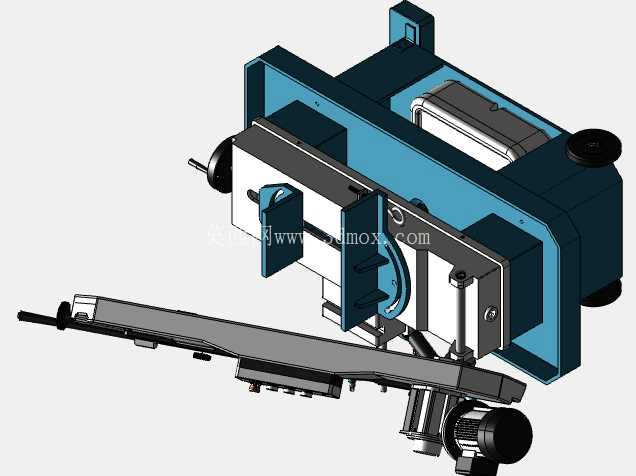

卧式金属带锯切割设备三维结构

在机械加工车间的下料工段，这类卧式带锯是承担金属坯料初切的核心设备，不管是圆钢、方钢、异型管材还是型钢料段，都能通过带锯条的循环运动完成稳定切削，相比弓锯床切削效率更高、切口损耗更小，也不会像砂轮切割那样产生大量烧灼粉尘与材料热变形，是中小型机加车间、模具制造车间、五金加工厂备料环节的标配设备。从结构布局来看，这款设备采用卧式斜切布局，锯架可绕铰接轴调整角度，能完成0到45度范围内的斜角切割，满足不同角度的坯料下料需求，底座采用整体铸铁焊接结构，内部集成切削液储液腔与锯屑收纳空间，底部配置的脚轮方便车间内短距离移位，调整工位时不需要额外吊装设备，适配多品种小批量的生产排布逻辑。设计过程中优先考虑了切削过程的稳定性，锯架的导向臂结构可根据待切材料的直径调整间距，尽可能缩短锯条自由悬伸长度，避免锯切过程中锯条抖动导致的切口偏斜、锯条崩齿问题，主动轮与从动轮的轮面做了微凸处理，配合张紧机构的弹簧缓冲结构，能保证锯条高速运转时始终保持居中位置，不会出现掉带、跑偏的故障。操作面板布置在锯架侧方的易操作位置，集成了启动、停止、急停、进给速度调节、锯架升降控制按钮，操作人员站在设备侧方就能完成全部操作，不需要探身到锯切区域，符合机械加工设备的安全操作距离要求，钳口部分采用液压夹紧结构，夹紧力可根据材料硬度调整，既不会因为夹紧力过小导致材料窜动，也不会因为夹紧力过大导致薄壁管材变形。安装边界方面，设备整体占地长度约1.8米，宽度约0.9米，安装时需要在设备周边预留至少0.8米的操作与维护空间，后侧预留切削液更换、锯轮检修的操作位，进料方向可根据车间流水线排布选择左侧或右侧进料，不需要额外改动设备主体结构。日常使用中，锯条的线速度可根据待切材料材质调整，切割低碳钢时可采用较高线速度提升效率，切割合金钢、不锈钢等硬质材料时降低线速度延长锯条使用寿命，进给压力采用液压自适应调节，遇到材料硬点时会自动降低进给速度，避免打齿损坏锯条。底座的切削液系统采用喷淋式设计，喷嘴对准锯条切削位置，既能冷却锯条降低切削温度，也能将锯屑及时冲落到集屑槽内，方便定期清理，设备的锯架下降行程设置了硬限位与软限位双重保护，当锯切到设定位置时会自动抬升锯架、停止进给，完成单次切削循环，操作人员只需要完成上料、夹紧、启动三个步骤就能完成单批次下料，劳动强度远低于传统手动切割设备。从建模逻辑来看，这款模型还原了真实设备的装配关系，锯架的铰接转动副、钳口的滑动导轨、带轮的安装位置都和实际设备保持一致，可用于车间布局规划时的工位排布模拟，也能作为设备操作培训的可视化演示模型，帮助新入职操作人员快速理解设备结构组成与动作逻辑，避免实际操作时因为不熟悉结构出现误操作。针对不同的下料需求，这款设备可适配不同齿距的双金属带锯条，粗齿锯条适合切割大截面实心坯料，排屑空间更大不容易堵屑，细齿锯条适合切割薄壁管材与型材，切削过程更平稳，切口毛刺更小。设备的维护点都布置在易触及的位置，锯条更换不需要拆解额外护罩，松开张紧机构就能完成锯条拆装，日常保养只需要定期检查减速箱油位、清理切削液滤网、检查带轮轴承磨损情况，整体维护成本较低，适合长时间连续运转的生产场景。
