车间用三辊卷板成型设备结构设计

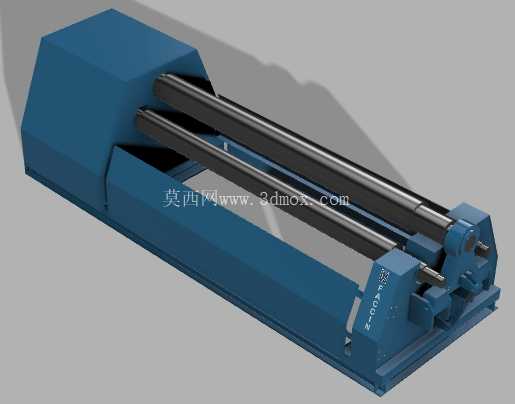

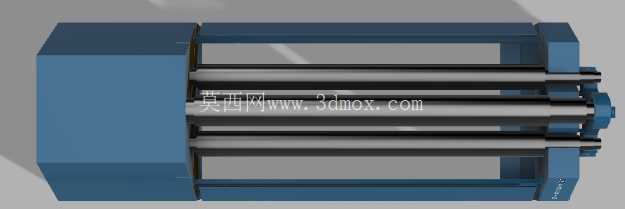

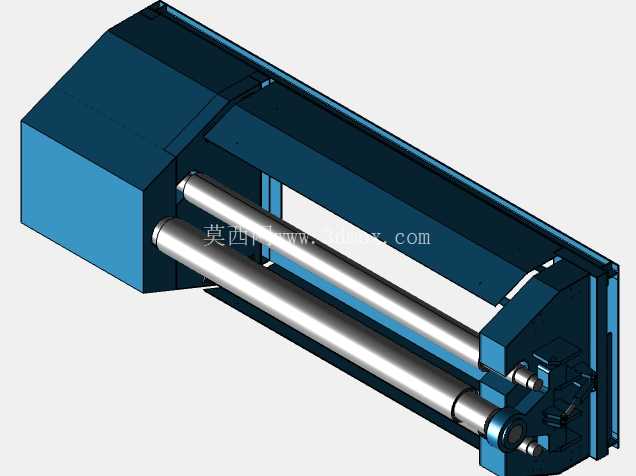

在金属板材成型加工的车间场景里，这类三辊结构的卷板设备是钣金预制环节的核心工装，日常承担碳钢板、不锈钢板、铝合金板的弧形卷制、圆筒预弯、锥度成型作业，不管是压力容器筒体预制、通风管道弯弧加工，还是钢结构构件的弧形件制备，都能看到这类设备的应用身影。从结构设计逻辑来看，设备采用非对称三辊布局，两根上工作辊平行布置承担进料夹持与曲率成型的主要载荷，下侧单根托辊配合调整压下量，相比老式对称三辊结构，省去了板材端部预弯的额外工序，能直接完成整板的连续卷制成型，减少二次装夹带来的形位误差。设备的驱动端集成在左侧一体式铸造箱体内，将减速机构、传动齿轮组、主驱动轴全部封闭在箱型结构中，既可以抵御车间内焊接飞溅、金属粉尘的侵入，也能通过箱体的刚性结构抵消辊压作业时的径向反作用力，避免长辊工作时出现挠曲变形，保证整幅板材卷制后的曲率一致性。右侧的辊端支撑采用可开合式铰接结构，当卷制完成的圆筒件需要卸料时，只需松开端部的锁紧压块，翻起支撑臂就能直接沿辊轴轴向取出工件，不用额外吊装抬升工件，大幅缩短单件加工的辅助作业时间。从安装边界来看，设备整体采用落地式安装结构，底部的一体化焊接底座预留了二次灌浆的地脚螺栓孔，安装时需要保证底座水平度误差控制在每米0.1mm以内，避免辊轴倾斜导致卷制工件出现锥度偏差；设备进料侧需要预留至少1.5倍最大板宽的操作空间，方便板材吊装上料，出料侧则要匹配工件周转的转运通道，避免卷制完成的长筒件与周边设备发生干涉。辊轴表面采用中频淬火处理，表面硬度达到HRC45-50，既能减少板材送进时的表面划伤，也能抵御长期辊压带来的表面磨损，延长核心工作部件的使用寿命。在实际作业过程中，操作人员可以通过调整下托辊的顶升高度，控制板材的弯曲曲率，针对不同厚度、不同屈服强度的板材，匹配对应的压下量参数，避免单次压下量过大导致板材出现开裂或者辊轴过载变形。设备的传动系统采用齿轮啮合传动，相比链传动和皮带传动，传动间隙更小，辊轴的转动同步性更高，卷制过程中板材不会出现打滑偏移，保证卷制后工件的接缝处错边量控制在工艺允许范围内。针对不同的加工需求，这套结构还可以通过更换辊轴端部的辅助模具，完成角钢、扁钢的型材弯卷作业，拓展设备的加工适用范围，适配小型金属加工车间多品种小批量的生产特点。设计过程中充分考虑了车间日常维护的便利性，驱动侧的箱体盖板采用可拆卸式螺栓连接，日常检查齿轮啮合间隙、补充润滑脂时不需要整体拆解箱体，辊轴两端的轴承座采用剖分式结构，更换轴承或者密封件时只需拆开轴承压盖即可完成作业，降低设备运维的时间成本。设备的整体重心落在底座中心区域，满负荷作业时的抗倾覆系数满足车间安全作业要求，不需要额外加装地脚配重，就能保证厚板卷制作业时的设备稳定性。
