EN300型数控卧式注塑成型设备结构

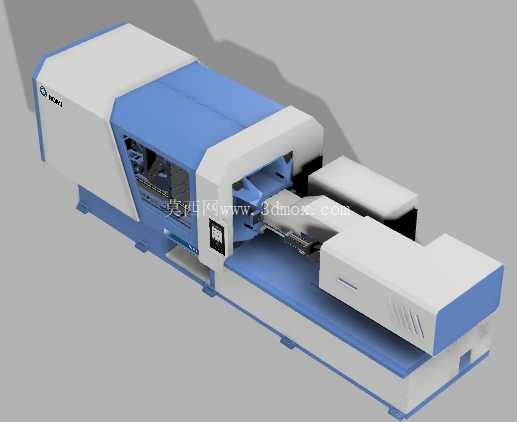

在汽车零部件配套生产车间、民用塑料制品加工厂区的布局规划阶段，这类中型卧式注塑设备的三维结构还原，是产线排布、工位间距核算、配套辅机适配的核心参考依据，不同于小型桌面注塑单元，EN300规格的设备主要面向单次注射量适中、成型周期稳定的批量塑料件生产场景，小到汽车内饰的卡扣、接插件外壳，大到家电结构件、工业塑料配件，都能通过更换对应模具完成成型作业。从设备实际功能逻辑来看，整套结构分为合模单元、注射单元、机身承载底座、安全防护外罩几个核心模块，合模侧采用卧式三板结构设计，动模板沿线性导轨做往复开合动作，锁模力输出匹配300吨级成型需求，能够保证注塑充模过程中模具分型面不会出现溢料飞边；注射单元布置在设备中部偏侧位置，料筒加热段、螺杆推进结构、射嘴对位机构全部做了模块化拆分建模，还原了实际设备中射台前后微调、螺杆转速匹配不同塑料原料塑化需求的结构逻辑，日常生产中可以根据PP、ABS、PC等不同原料的熔融特性，调整塑化段温度区间与螺杆推进速率，保证充模过程的料流稳定性。做这套三维结构的时候，首先是参考了车间实际落地设备的安装边界尺寸，整体设备的长宽高预留了足够的检修操作空间，设备底部的安装地脚位置、走线走管的预留槽位都和实际出厂布局保持一致，不会出现建模尺寸和现场安装需求脱节的问题；外罩部分采用了钣金拼接的结构逻辑，蓝白配色的防护壳体既做了开合门的活动结构还原，也预留了操作面板、安全光栅、急停按钮的安装位，完全符合注塑车间的安全防护规范，设备侧面的散热格栅位置、后部的冷却管路接口排布，都对应了实际生产中接冷却水、接配电线路的操作需求，不会出现结构干涉的问题。很多刚接触产线布局的工程师容易忽略设备周边的操作空间预留，这套模型里特意把开合模的最大行程位置、安全门的开启角度、射台检修时的抽出空间都做了结构还原，在做车间三维布局的时候，可以直接导入模型核对物料通道宽度、上下料机械手的安装位置、周边配套的上料干燥机、粉碎机的摆放间距，不用再反复核对二维图纸的尺寸标注。从结构设计的细节来看，动模板的拉杆安装孔位、定模板的模具定位圈尺寸、机身上的接水盘排布，都对应了中型注塑机的通用安装标准，模具安装时的压板固定槽、顶出杆的对位孔位都做了精确还原，不管是做设备改造的结构验证，还是做新产线的虚拟仿真调试，都能直接复用这套结构的尺寸基准，避免出现建模尺寸和实际设备偏差过大导致的仿真失效问题。另外设备的操作侧预留了人机交互界面的安装位置，对应实际生产中参数调整、工艺调取的操作工位，底部的垫铁调节结构也做了简化还原，能够直观体现设备安装时的水平调节逻辑，对于做整厂规划的设计人员来说，不需要额外拆解设备结构就能快速完成工位排布，对于做注塑机结构改进的研发人员来说，也可以在现有模型基础上调整合模机构、注射单元的结构参数，做新机型的方案验证。
