手动心轴压力机ILS-500结构设计

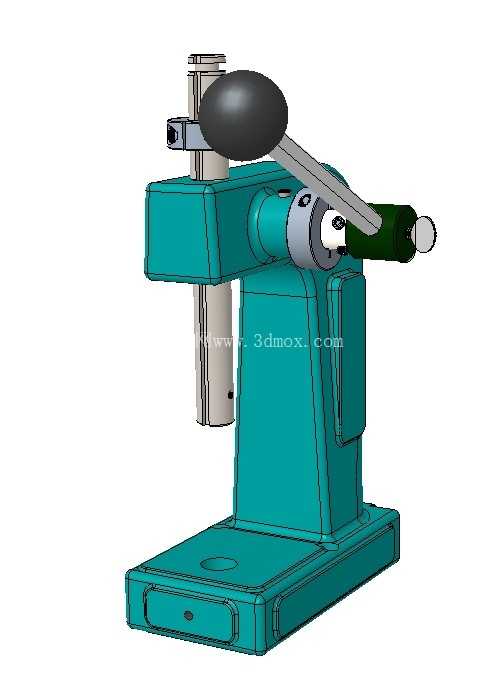

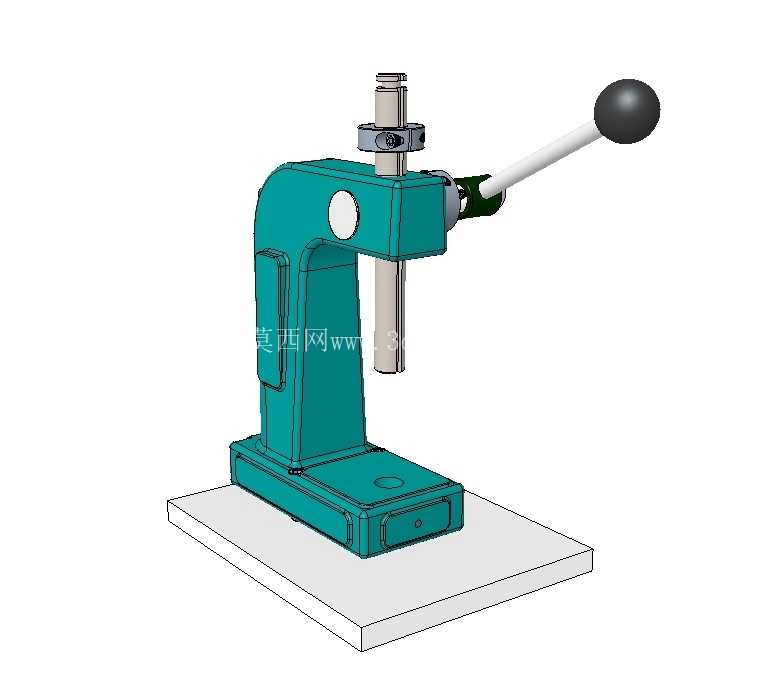

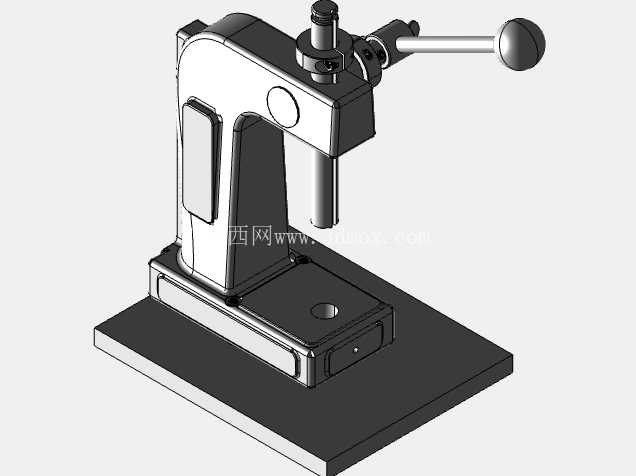

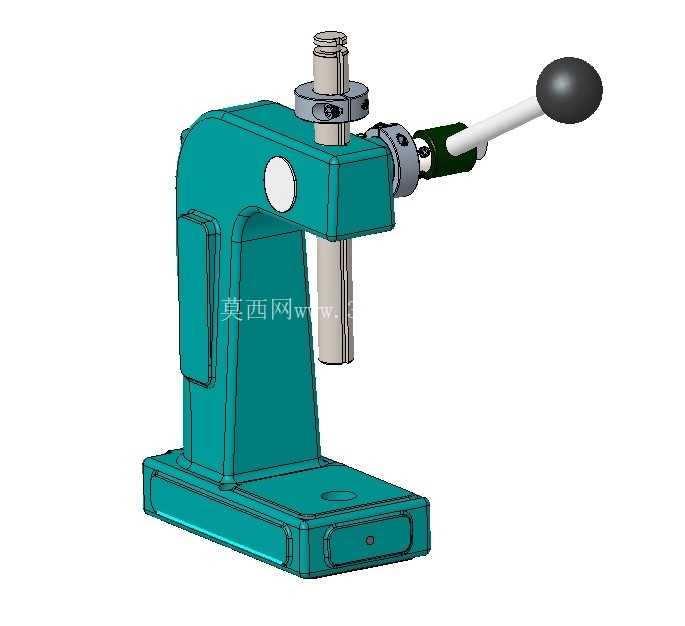

这款手动心轴压力机的结构设计，核心围绕小吨位精密压装场景的实际使用需求展开，在小型机加工车间、五金装配工位、模具维修间这类场景中，这类手动压机的使用频率远高于大型液压或气动压力设备——毕竟多数小零件的压装、校直、铆接工序不需要大吨位出力，手动设备的灵活度、低能耗、无气源电源依赖的特性，反而更适配零散、小批量的作业需求。从结构布局来看，设备采用C型开式机身设计，这种布局的核心优势是操作空间开放，工件装卸不受立柱遮挡，针对不同高度的工件，可以通过调整心轴套的锁紧环位置来设定压头的初始行程上限，避免空行程过长影响操作效率。机身底座采用一体化加厚铸铁结构的设计思路，底部预留的安装孔位可以直接固定在木质或钢制工作台上，安装边界需要注意底座的长宽尺寸，预留出工件放置、手柄操作的侧向空间，手柄侧需要留出至少300mm的操作回转空间，避免操作时与周边工装干涉。压头部分的设计做了可反转适配结构，冲头的安装位可以根据模具的安装需求调整朝向，既可以配套标准的压装冲头完成轴承、销钉、心轴的压入作业，也可以更换简易冲孔、压印模具完成薄板材的小型冲压工序，适配多场景的工装切换需求。手柄组件采用杠杆增力结构，通过齿轮齿条传动将手柄的回转运动转化为压头的直线下压运动，操作时的力臂经过优化，单手握持手柄球头施加的力经过增力机构放大后，压头端可以输出满足小零件压装的足够压力，同时手柄的握持位置做了防滑处理，长时间操作也不会出现打滑脱手的问题。机身立柱部分的导向孔做了铜套衬层设计，减少压头上下运动时的磨损，长期使用后只需要更换衬套就可以恢复导向精度，维护成本极低。底座的工作台面做了平面度精加工，保证压装时工件的支撑面水平，避免压装过程中工件倾斜导致心轴压偏、零件报废的问题，台面上预留的T型槽或者定位孔位，可以配套简易定位夹具，针对批量小零件的压装做快速定位，减少重复找正的时间。在实际使用场景中，这类手动压机常被用于小型轴承与轴类零件的过盈装配、塑料零件的压合铆接、薄金属片的冲孔打标、小型零件的校直校正，甚至在维修作业中完成过盈配合零件的拆卸作业，不需要外接动力源，移动方便，可以根据工位需求随时调整放置位置，相比大型压力设备，它的投入成本低、占用空间小、操作无安全风险，非常适合小型加工坊、维修车间、实验室试制场景使用。设计过程中针对机身的受力变形做了结构优化，C型机身的转角处做了加厚过渡处理，避免满负载压装时机身开口处出现过大变形影响压装精度，压头的行程限位结构可以精准控制下压深度，针对有压装深度要求的工序，可以通过调整限位环的位置来设定下压终点，保证每个零件的压装深度一致，提升批量压装的一致性。手柄的回转角度做了限位设计，避免操作时手柄过度回转导致齿条脱出导向套，设备的整体外形尺寸紧凑，总高度不超过500mm，底座占地面积不到0.1平方米，即使是狭小的工作台面也可以放置安装。在三维建模过程中，所有运动部件都做了干涉检查，保证手柄全行程回转时，各个连接部件不会出现碰撞卡滞，齿轮齿条的啮合间隙控制在合理范围，既保证传动顺畅，又不会因为间隙过大导致压头下压时出现晃动，影响压装精度。冲头与压杆的连接采用快换结构，不需要额外工具就可以快速更换不同规格的冲头或者工装，适配不同的作业需求，这种设计思路完全围绕一线操作的实际痛点展开，没有多余的复杂结构，所有结构设计都服务于实用、耐用、易用的核心需求。
