工业级弹簧平衡器吊挂承重结构设计

在汽车冲压焊装车间的密集工位上，这类弹簧平衡器几乎是每个手持操作工位的标配，从气动点焊枪、电动拧紧工具到小型气动打磨设备，都需要依靠它来抵消工具自重，让操作工人在长时间作业时无需承受工具的下坠重量，大幅降低上肢肌肉劳损的概率。不同于普通的起重吊具，它的核心功能是实现恒定拉力输出，在设定的行程范围内，不管吊挂的工具被拉到哪个操作高度，内部卷簧的输出力矩都会通过蜗卷结构的变径设计自动补偿，让拉力始终保持在和工具自重匹配的数值，工人移动工具时只需要克服极小的摩擦力，不会出现松手后工具快速回弹或者下坠的情况。

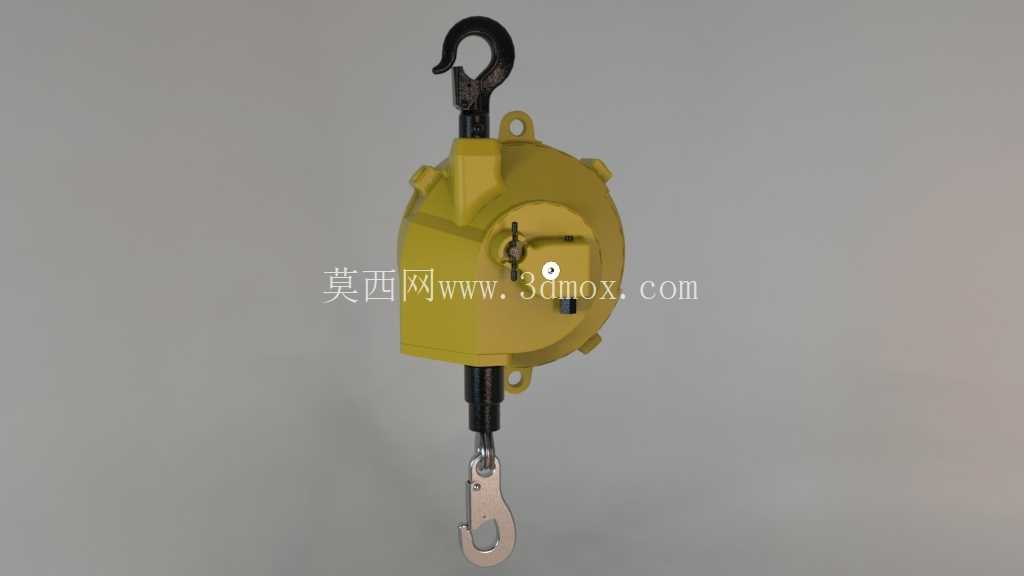

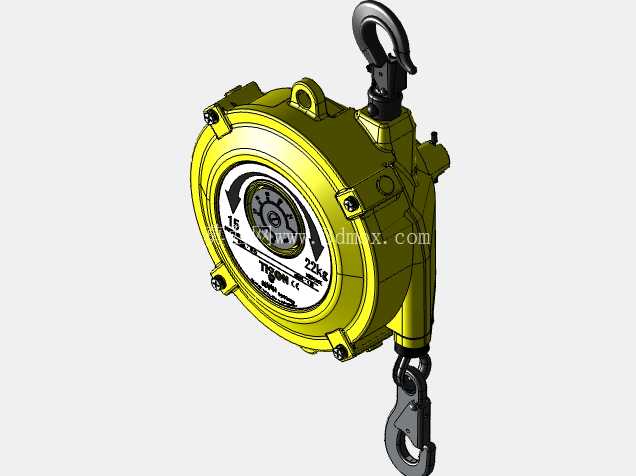

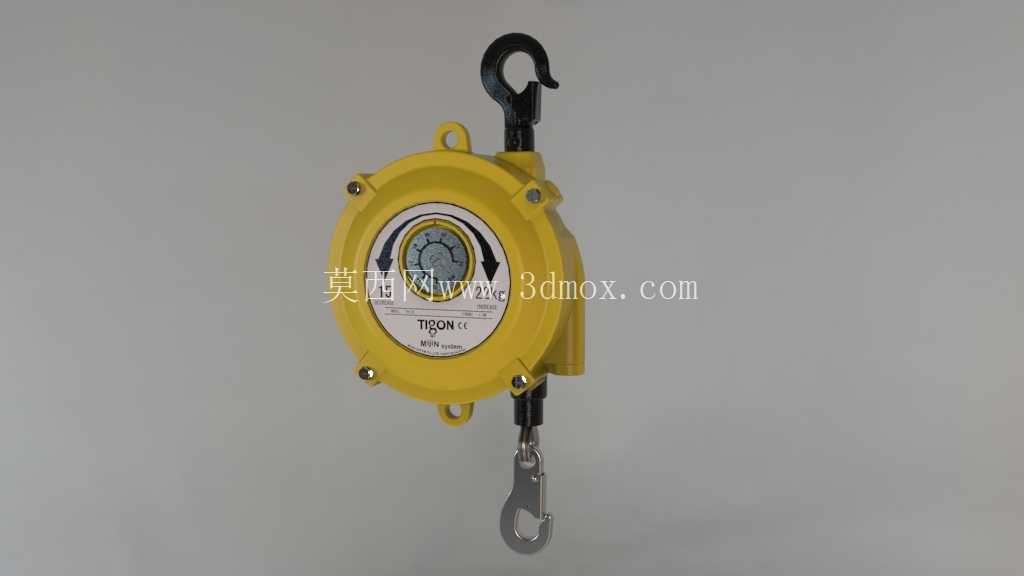

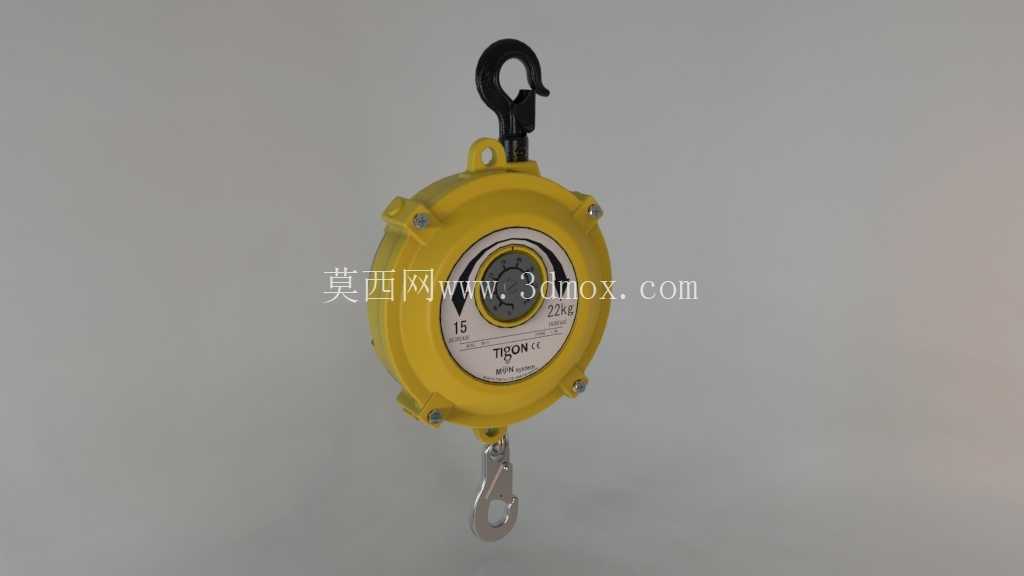

从结构设计逻辑来看，整个壳体采用压铸铝合金一体成型的圆形结构，一方面是为了容纳内部的卷簧组、棘轮锁止机构和钢丝绳卷轮，圆形的壳体轮廓可以让卷簧在舒展和收卷过程中受力更均匀，不会出现局部应力集中导致卷簧提前疲劳断裂；另一方面圆形外壳没有突出的棱角，在车间复杂的工位环境下不容易和周边的工装、工件发生勾挂，表面做的喷塑处理也能抵御车间内常见的焊接飞溅、切削液雾气的腐蚀。上部的吊钩是和壳体内部的承重骨架直接连接的，并不是固定在外壳上，所有的吊挂载荷都会通过内部的金属骨架传递到上部吊钩，避免薄壳结构受力开裂，下部的吊钩通过防脱卡扣设计和钢丝绳末端连接，防止作业过程中工具意外脱钩。

设计这类吊挂结构的时候，首先要明确安装边界：上部吊钩需要固定在工位上方的钢结构横梁或者专用的吊挂滑轨上，安装点的静载荷承载能力必须达到平衡器额定载荷的三倍以上，避免长期受交变载荷出现安装点脱落。平衡器本身的主体直径在200mm左右，整体高度（含上下吊钩收拢状态）控制在350mm以内，钢丝绳的有效伸出行程通常在1.5m到2m区间，选型的时候需要匹配工位的操作高度范围，确保工人在站姿作业的最高操作点和最低操作点，钢丝绳都不会出现完全收死或者完全拉出的情况。内部的卷簧预紧力调节结构设计在正面的旋钮位置，通过专用工具转动调节旋钮就可以改变卷簧的初始预紧力矩，从而匹配不同重量的吊挂工具，调节的时候需要注意必须在钢丝绳挂有对应负载的状态下微调，避免预紧力过大导致卷簧过载。

在实际应用场景里，除了汽车制造的冲压、焊装、总装线，这类平衡器也广泛用在电子装配流水线的电动螺丝刀吊挂、五金加工车间的小型气动工具吊挂、物流分拣线的扫码枪吊挂场景，它不需要外接电源或者气源，完全依靠内部机械结构实现拉力平衡，故障率极低，日常维护只需要定期检查钢丝绳的磨损情况、吊钩的防脱卡扣是否完好，每半年给内部的卷轮转轴加注少量润滑脂就可以保证长期稳定运行。设计建模的时候需要重点关注几个配合部位的公差：卷轮和中心转轴的配合间隙要控制在0.1mm以内，间隙过大会导致钢丝绳收卷的时候出现偏摆，加剧钢丝绳的磨损；上下吊钩的承重部位要做圆角过渡处理，避免应力集中导致起重载荷下出现断裂；壳体上的卷簧观察窗要采用透明的高强度工程塑料，既可以方便日常检查内部卷簧的状态，也能防止卷簧意外断裂时碎片飞出伤人。另外在棘轮锁止机构的设计上，要保证当钢丝绳拉出速度超过阈值的时候，棘轮会自动卡入锁止齿槽，防止内部卷簧断裂或者钢丝绳断裂的时候吊挂的工具快速下坠，这个安全结构是整个设备必不可少的部分，建模的时候需要反复模拟锁止触发的灵敏度，既要保证意外发生时能快速锁止，又不能在正常拉动工具的时候出现误锁止影响操作流畅度。
