TIGON款0.5-1.5kg承载弹簧平衡器结构

　　在汽车零部件装配工位、电子产线锁付工位、小型工装夹具吊挂场景里，这类弹簧平衡器是工位辅助的核心小件，很多刚入行的结构工程师容易忽略它的选型边界，实际在产线布局时，它的安装位置、伸缩行程、承载范围直接影响一线操作的疲劳度与作业效率。这款平衡器的核心功能是通过内部蜗卷弹簧的预紧扭力，抵消悬挂工具的自身重力，让操作人员在移动工具时仅需克服极小的操作阻力，无需持续承受工具重量，长时间作业下能大幅降低手臂肌肉负荷，常见的吊挂对象包括气动螺丝刀、小型气动打磨头、轻型扭矩扳手、小型点胶阀等重量在0.5到1.5千克区间的工位工具。

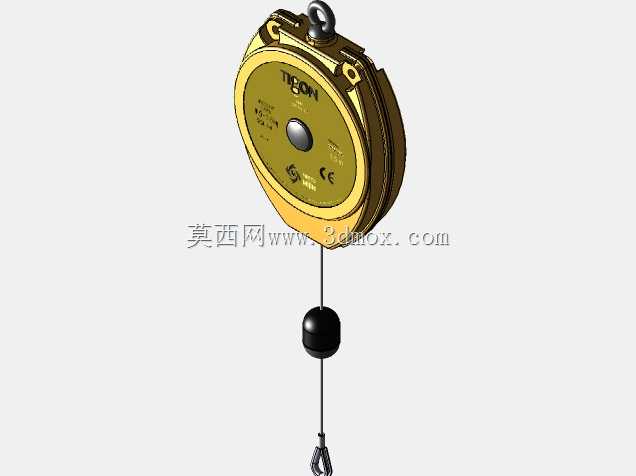

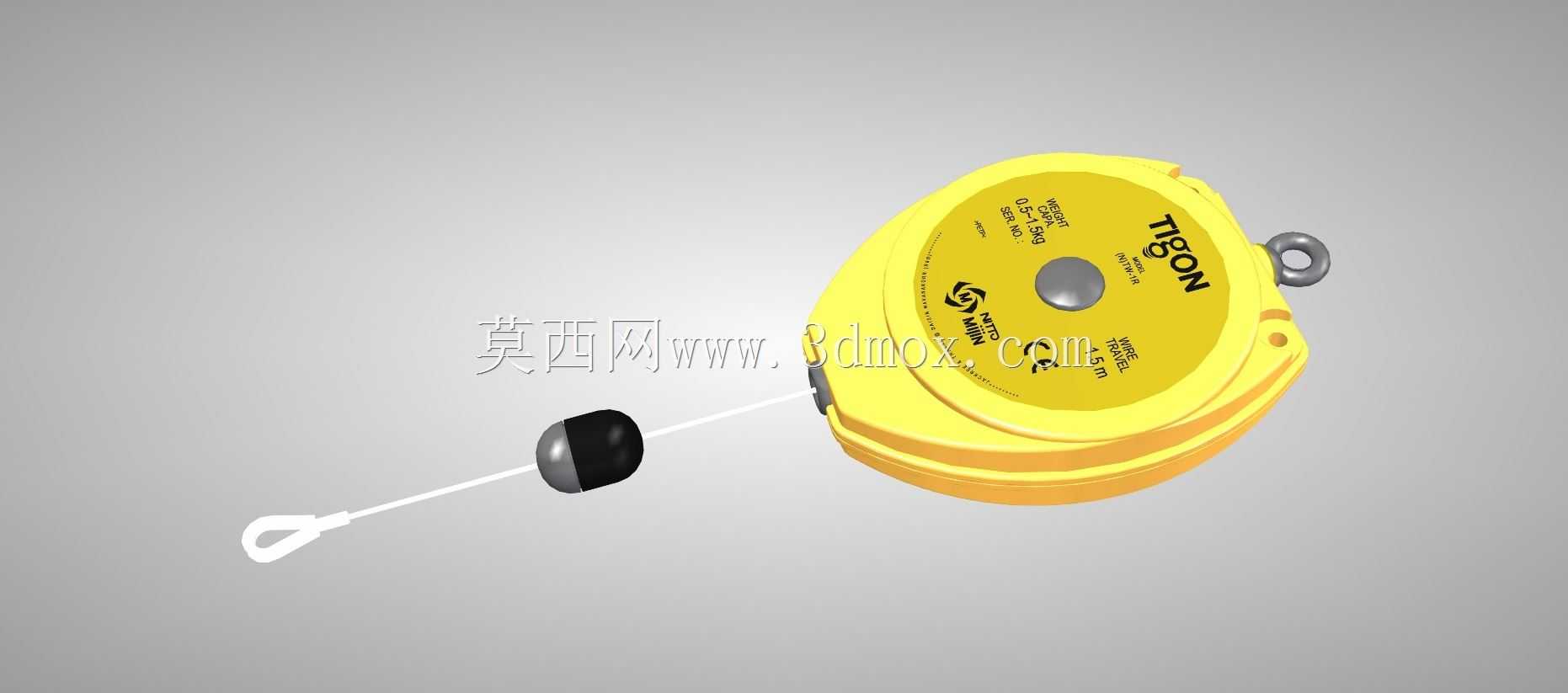

　　从结构设计思路来看，这款平衡器采用圆盘式封闭壳体结构，外壳选用高强度工程塑料注塑成型，既能够控制整体自重，又可以为内部的弹簧组件、钢丝绳卷绕机构提供足够的防护，避免车间内的金属碎屑、切削液、灰尘进入卷绕结构造成卡滞。壳体顶部设置的金属吊环是核心安装受力点，设计时需要注意这个吊环的连接方向必须与吊挂受力方向保持同轴，避免侧向受力导致吊环磨损变形或者壳体受力开裂。内部的卷簧采用恒扭力设计思路，在额定的钢丝绳伸缩行程范围内，弹簧输出的拉力波动控制在极小的区间，不会出现钢丝绳拉出越长拉力越大的问题，保证工具在整个作业移动范围内都能保持近乎悬浮的状态，操作人员推拉工具时的手感一致性更好。

　　从安装边界来看，这款平衡器的整体外形为扁圆柱状，安装时需要在工位上方预留足够的垂直空间，既要保证平衡器本体吊挂后不会与上方的管线桥架、工位灯架产生干涉，也要保证钢丝绳完全拉出时，下方悬挂的工具能够到达作业面的最远操作位置，同时钢丝绳完全回缩时，工具不会被拉到过高位置导致操作人员取放不便。钢丝绳末端的挂钩做了防脱结构设计，挂接工具后可以自动锁止，避免作业过程中工具滑落造成安全隐患，钢丝绳出线口位置设置了耐磨导向套，长期伸缩摩擦下不会出现割绳、卡绳的问题。

　　实际选型应用时，需要注意这款平衡器的承载区间是0.5到1.5千克，吊挂的工具重量不能超出这个范围，如果工具重量低于下限，会出现弹簧拉力过大、工具无法稳定停在操作位置、自动回缩上窜的问题；如果工具重量高于上限，会出现弹簧拉力不足、工具下坠、无法回缩复位的问题，长期过载使用还会导致内部卷簧提前产生塑性变形，拉力衰减失效。在多工具协同的工位上，可以并排布置多个同规格平衡器，分别吊挂不同的作业工具，每个平衡器的钢丝绳行程单独调整，避免不同工具的管线互相缠绕。另外在安装时，平衡器的吊挂点需要做二次防坠保护，用独立的保险钢绳穿过壳体的预留保险孔，固定在工位上方的承重结构上，避免主吊环失效后平衡器坠落伤人。

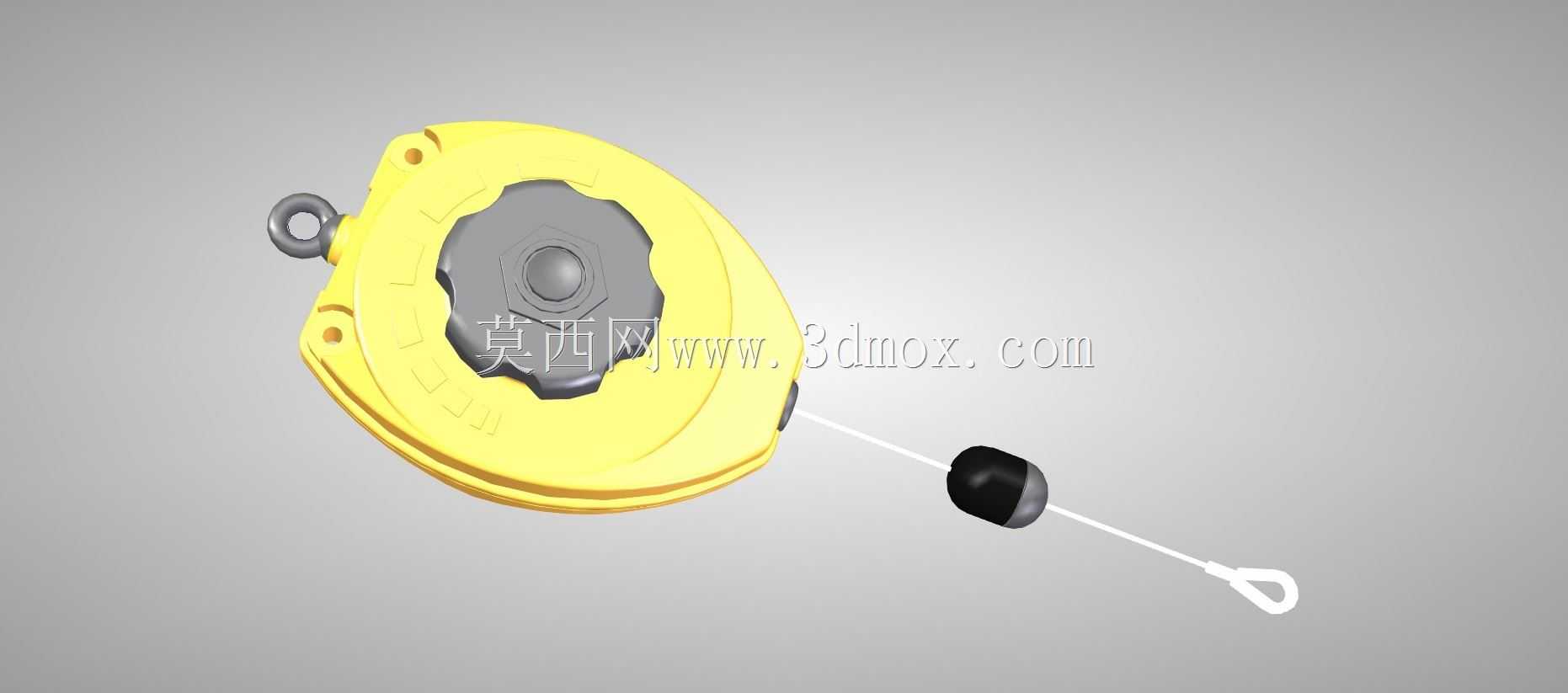

　　从结构细节来看，这款平衡器的壳体侧面预留了扭力调节孔，在实际使用时可以根据吊挂工具的实际重量，用专用螺丝刀微调内部卷簧的预紧扭力，让工具的悬浮状态达到最佳，调节时需要注意不能超过调节行程的上下限位，避免弹簧过紧断裂或者过松脱扣。钢丝绳采用多股镀锌钢绳编制，破断拉力远大于额定承载的5倍以上，表面做了顺滑处理，伸缩过程中不会产生毛刺刮伤操作人员的手套或者皮肤。整体结构没有多余的外露凸起，在工位上方移动时不会勾挂周边的气管、电缆，适配密集布置的产线工位使用。
