带弹簧平衡器的螺母扳手扭力总成设备

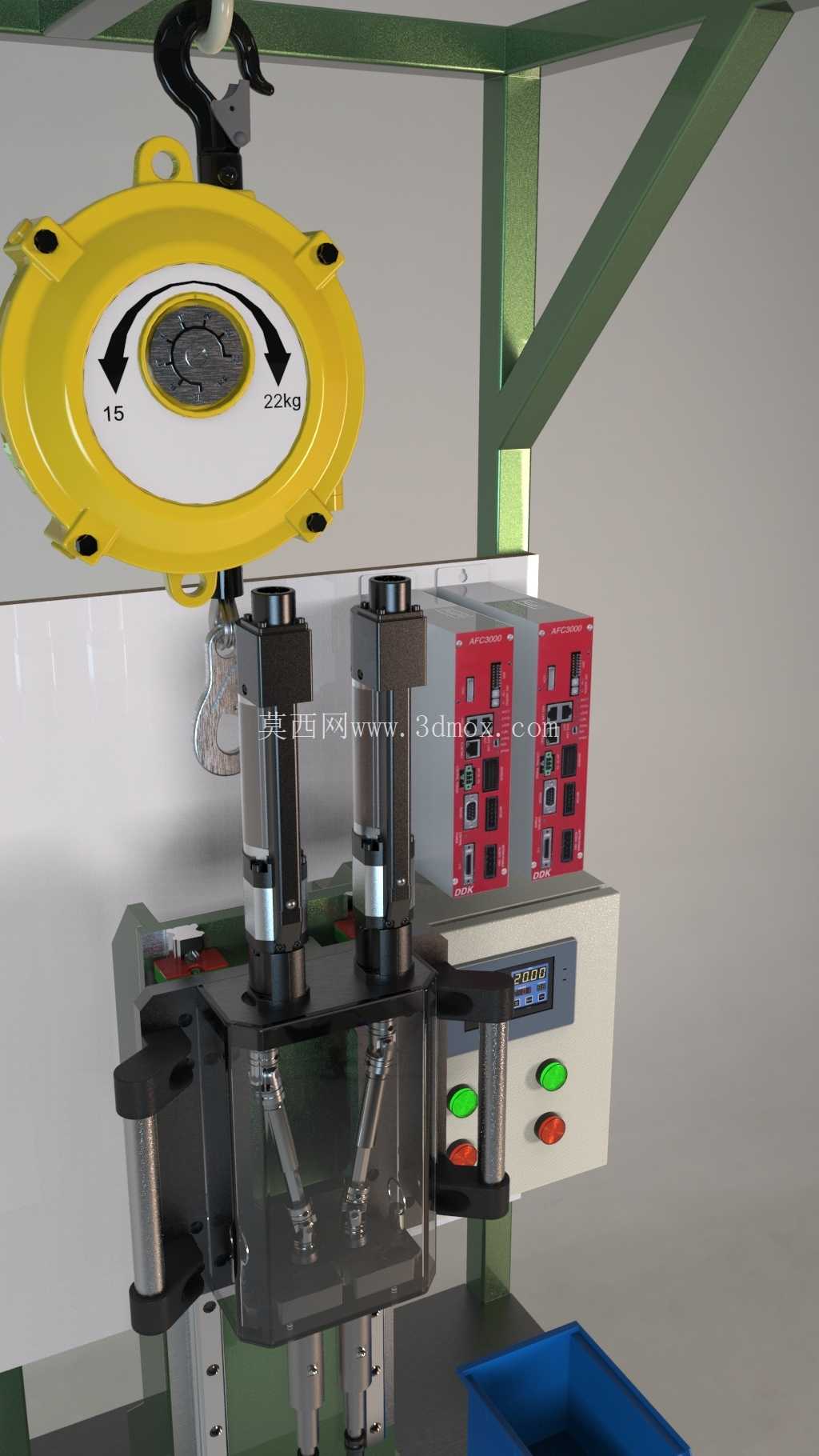

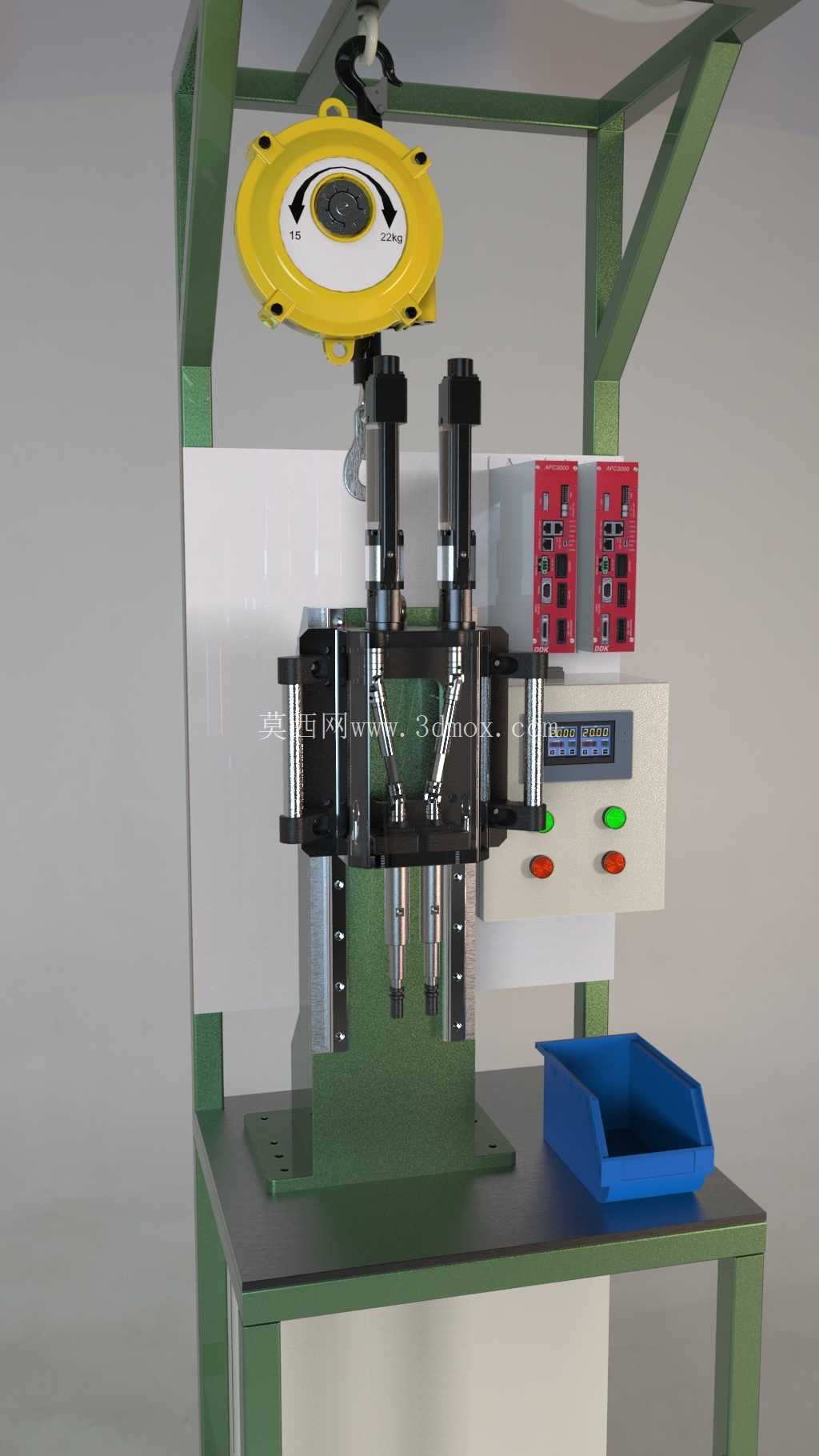

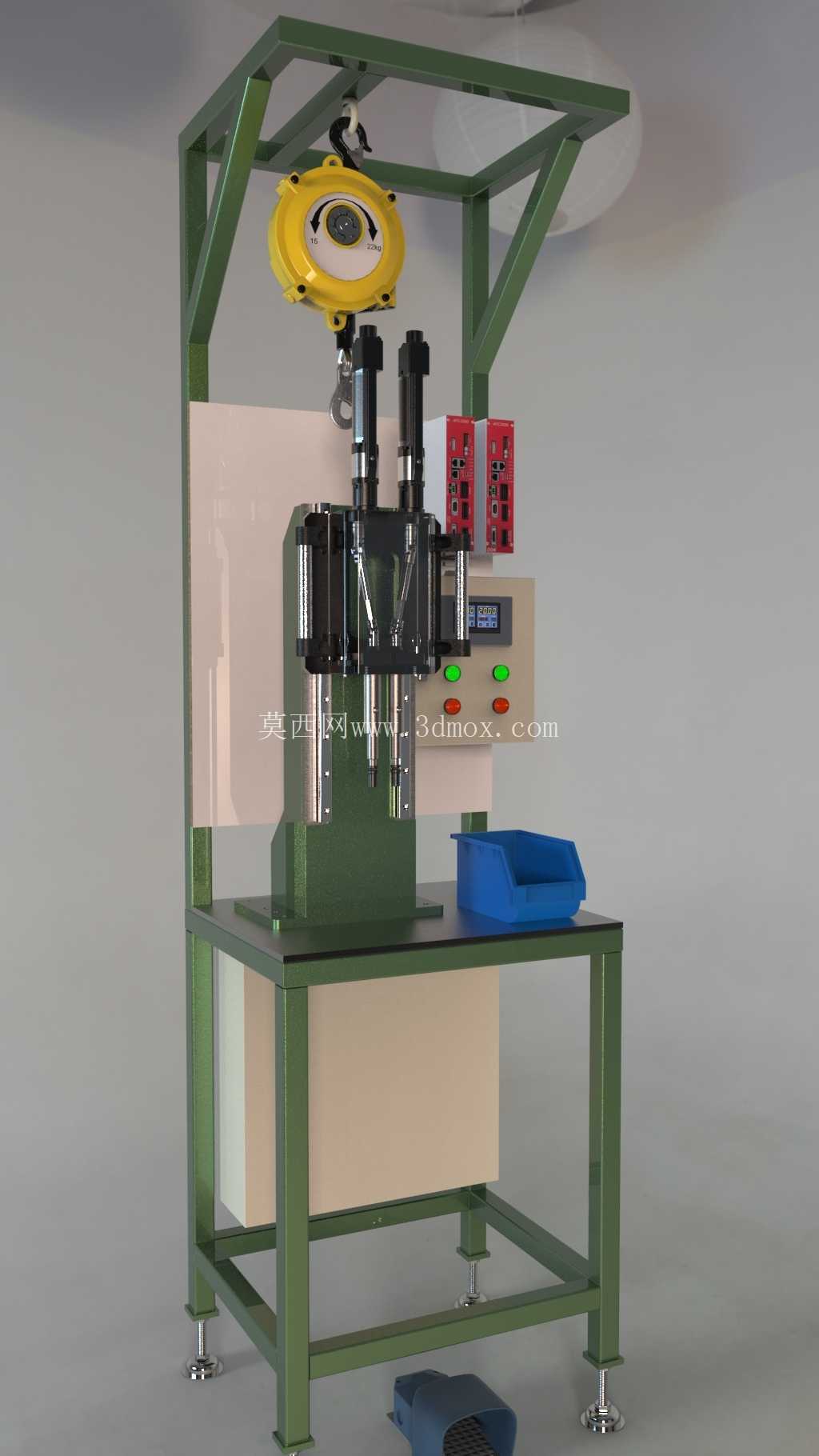

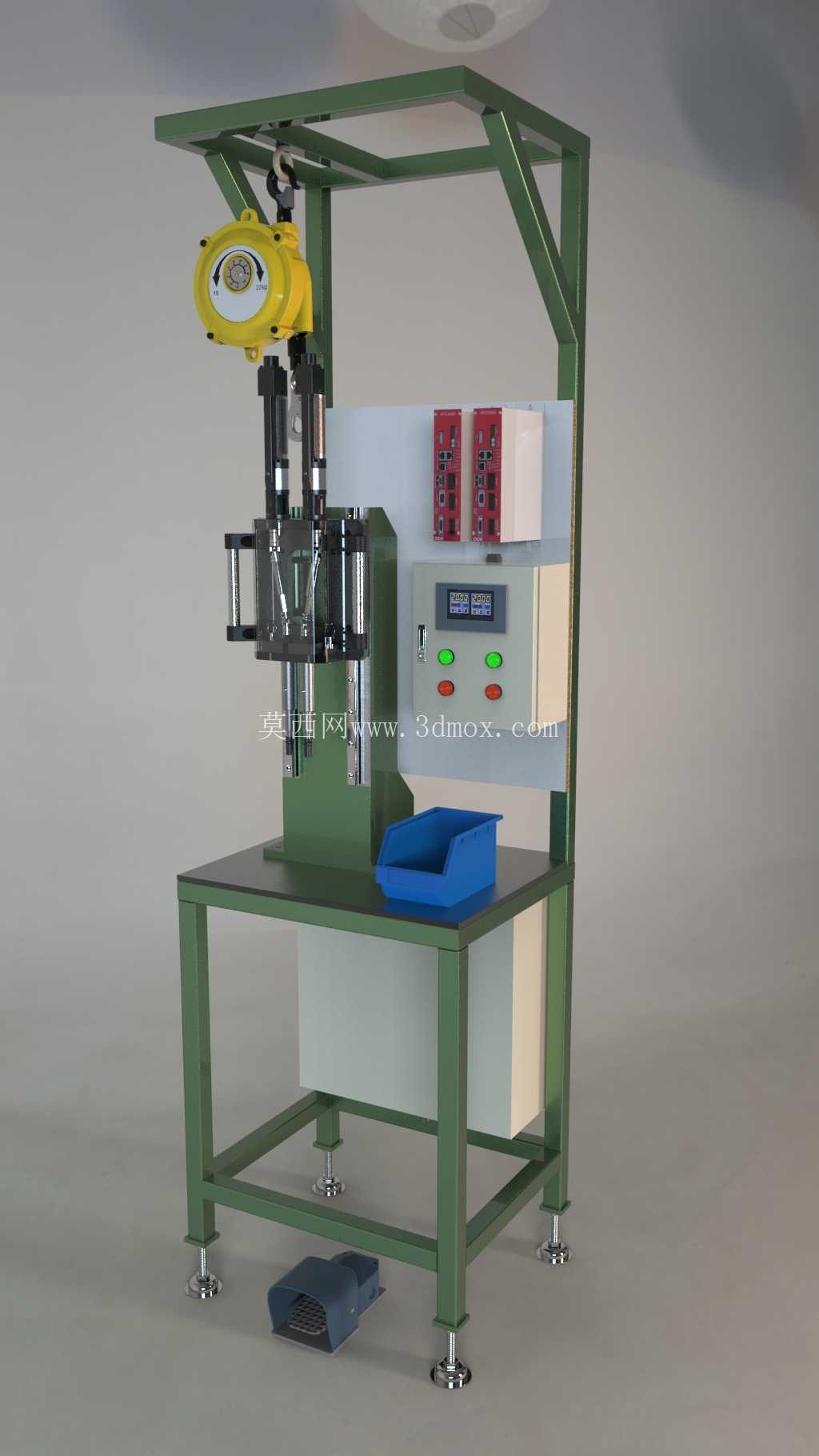

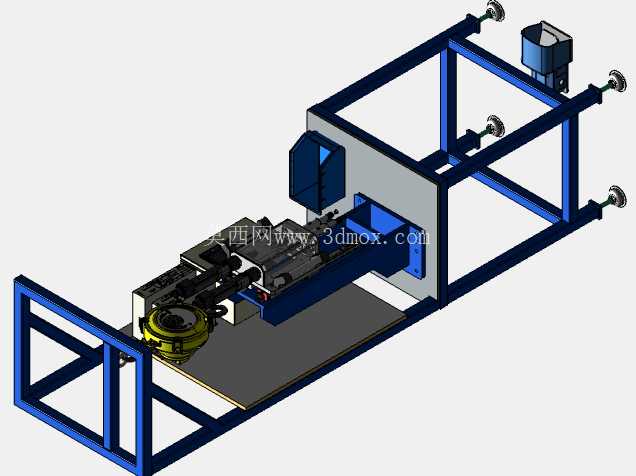

这套扭力作业工位设备，主要面向汽车零部件装配产线的螺纹副定扭矩锁付场景，在汽车冲压件预装、小总成合装工位中应用广泛，可替代传统手动扭力扳手完成重复性高、扭矩精度要求严的螺母锁付作业，降低一线操作工人的劳动强度，同时减少人工施力不均导致的扭矩不合格、螺纹滑牙、预紧力不足等装配质量问题。设备整体采用立式框架式结构，底部为方管焊接的工作台架，台面采用加厚钢板加工，保证作业过程中设备整体刚性，避免锁付反作用力导致的设备晃动影响扭矩精度；台架底部配置可调脚杯，可根据现场地面平整度调整设备水平度，适配不同高度的流水线工位布局，安装时仅需预留1200mm*1000mm的地面占地空间，台面作业高度设置为850mm，符合人体工程学站立作业的高度要求，无需额外垫高或挖地坑即可完成部署。上部框架搭载弹簧平衡器，用于悬挂扭力锁付执行机头，平衡器可根据机头重量调整拉力，使操作工人在移动机头时仅需施加水平方向的引导力，无需承担机头自身重量，长时间作业也不易产生肌肉疲劳；锁付机头采用双导向轴结构，保证下压锁付过程中机头的垂直精度，避免偏斜导致的螺母与螺栓同轴度偏差，减少螺纹损伤概率。设备的控制单元集成在台面后侧的立板上，配置数显扭矩控制模块，可根据不同规格的螺纹副预设锁付扭矩值，锁付过程中达到预设扭矩后自动停止输出并给出完成信号，同时配置红绿操作按钮与急停按钮，满足设备操作的安全规范要求；台面右侧设置蓝色物料盒，用于放置待锁付的螺母、垫片等小零件，方便作业人员随手取放，减少无效动作浪费；台架下方预留脚踏开关安装位置，可通过脚踏触发锁付动作，解放操作人员的双手，提升上下料的效率。设计过程中重点考量了设备的通用性与维护便捷性，框架采用标准型材焊接，所有安装孔位均采用模块化设计，可根据不同产品的锁付需求更换对应的锁付机头夹具，适配M6到M16不同规格的螺母锁付作业；电气元件均采用标准导轨安装，后期维护时可快速更换故障元件，减少停机时间；管线全部采用拖链收纳，避免作业过程中管线拉扯导致的破损、信号中断问题。设备的作业半径覆盖台面上方600mm*500mm的范围，可满足小尺寸冲压总成件的多位置锁付需求，无需频繁移动工件即可完成全部点位的锁付作业，相比单工位手动扭力作业，效率可提升40%以上，扭矩一致性可控制在±3%的误差范围内，满足汽车零部件装配的质量要求。在结构强度校核阶段，针对框架的承重、锁付反作用力的传导做了有限元分析，保证在最大150N·m的锁付扭矩下，框架形变量小于0.2mm，不会影响锁付的垂直精度；脚杯的承重单只可承载500kg，整体设备承重冗余量达到200%，即使在长时间满负荷作业状态下也不会出现结构变形问题。设备的气动与电气线路全部做了分槽布置，避免气动管路漏气、电气线路干扰带来的设备故障，控制箱的防护等级达到IP54，可适配车间内多粉尘、少量切削液飞溅的作业环境，无需额外做防护外罩即可稳定运行。
