汽车冲压件管道外观检测立式设备结构

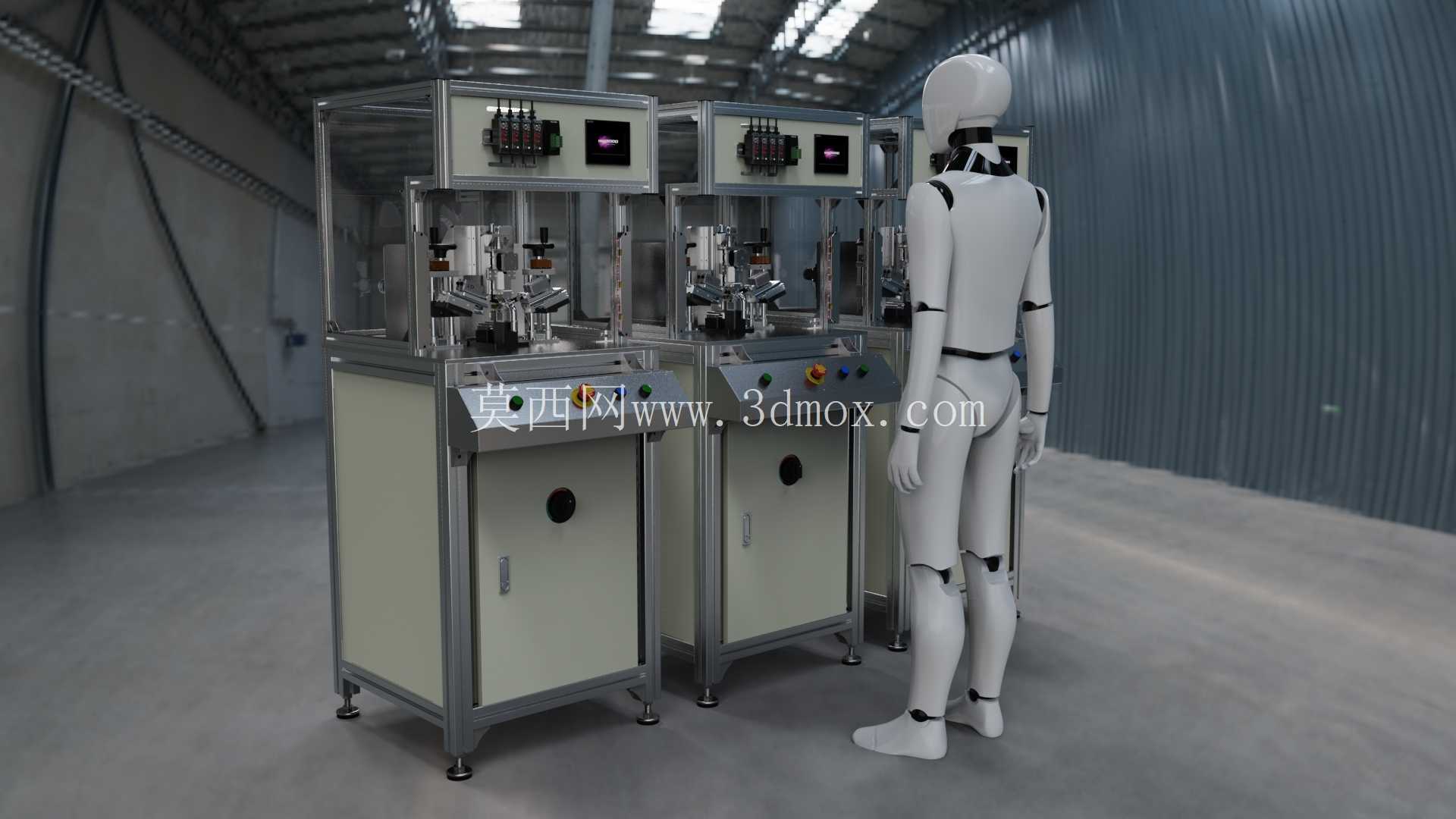

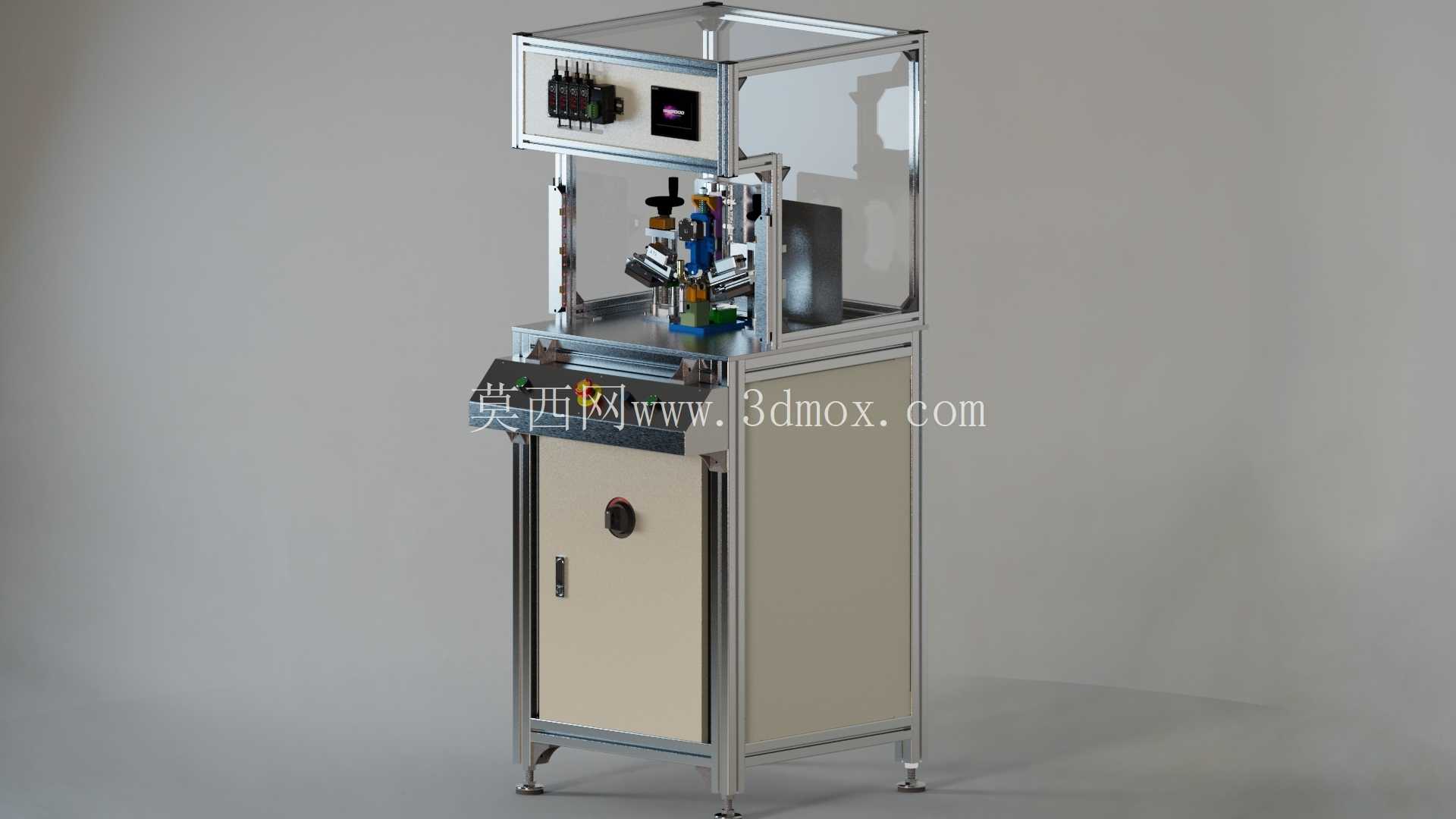

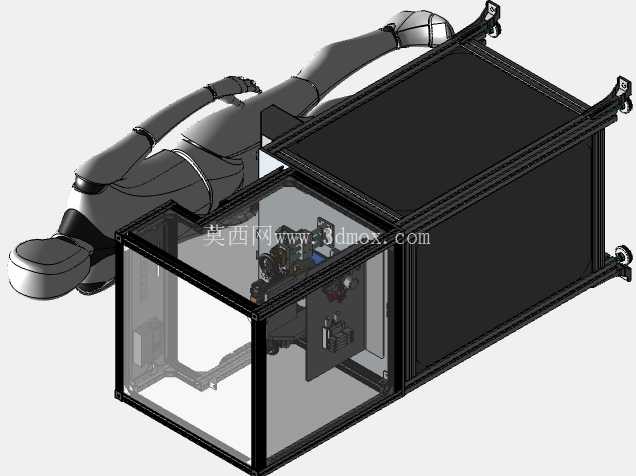

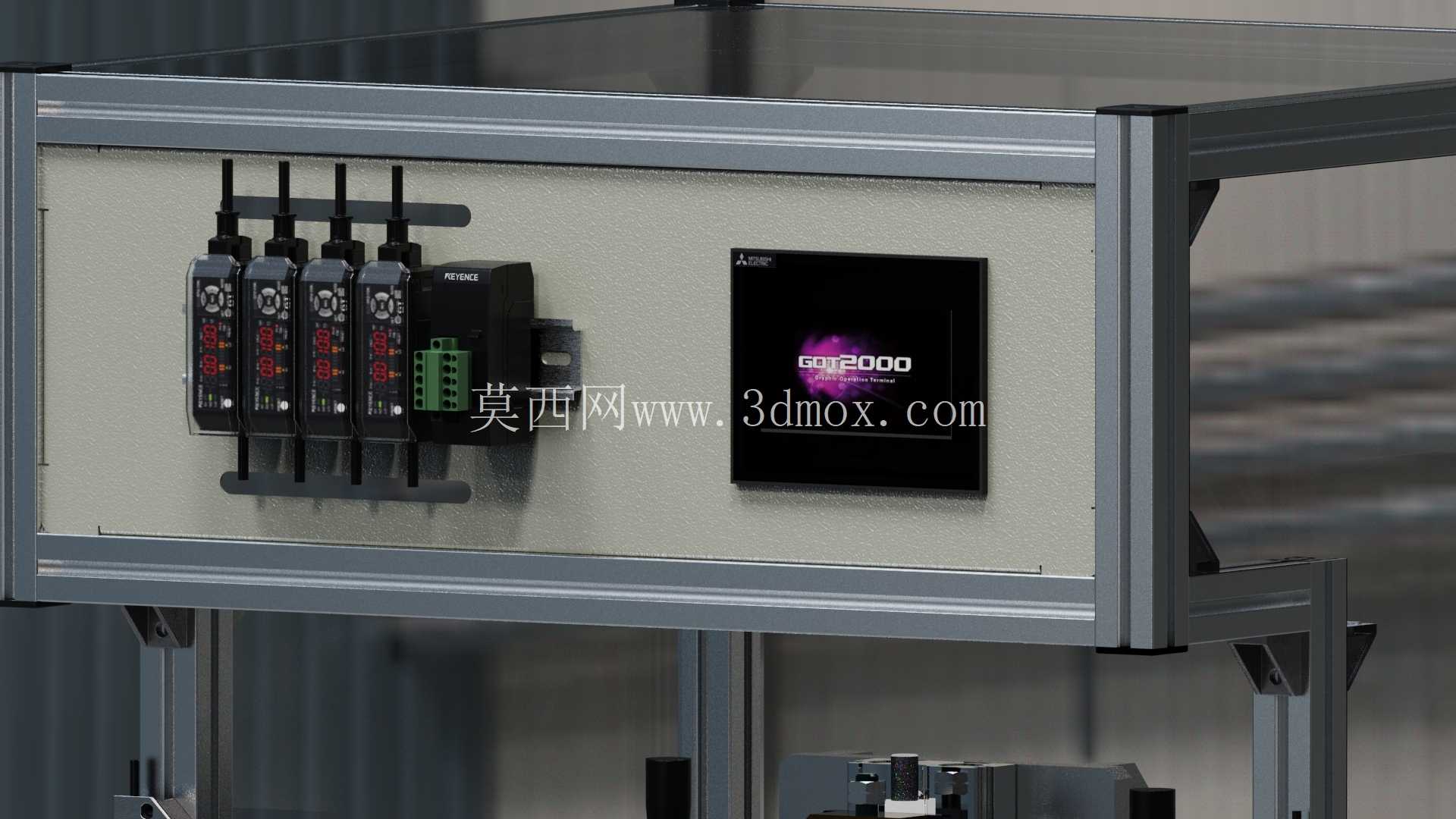

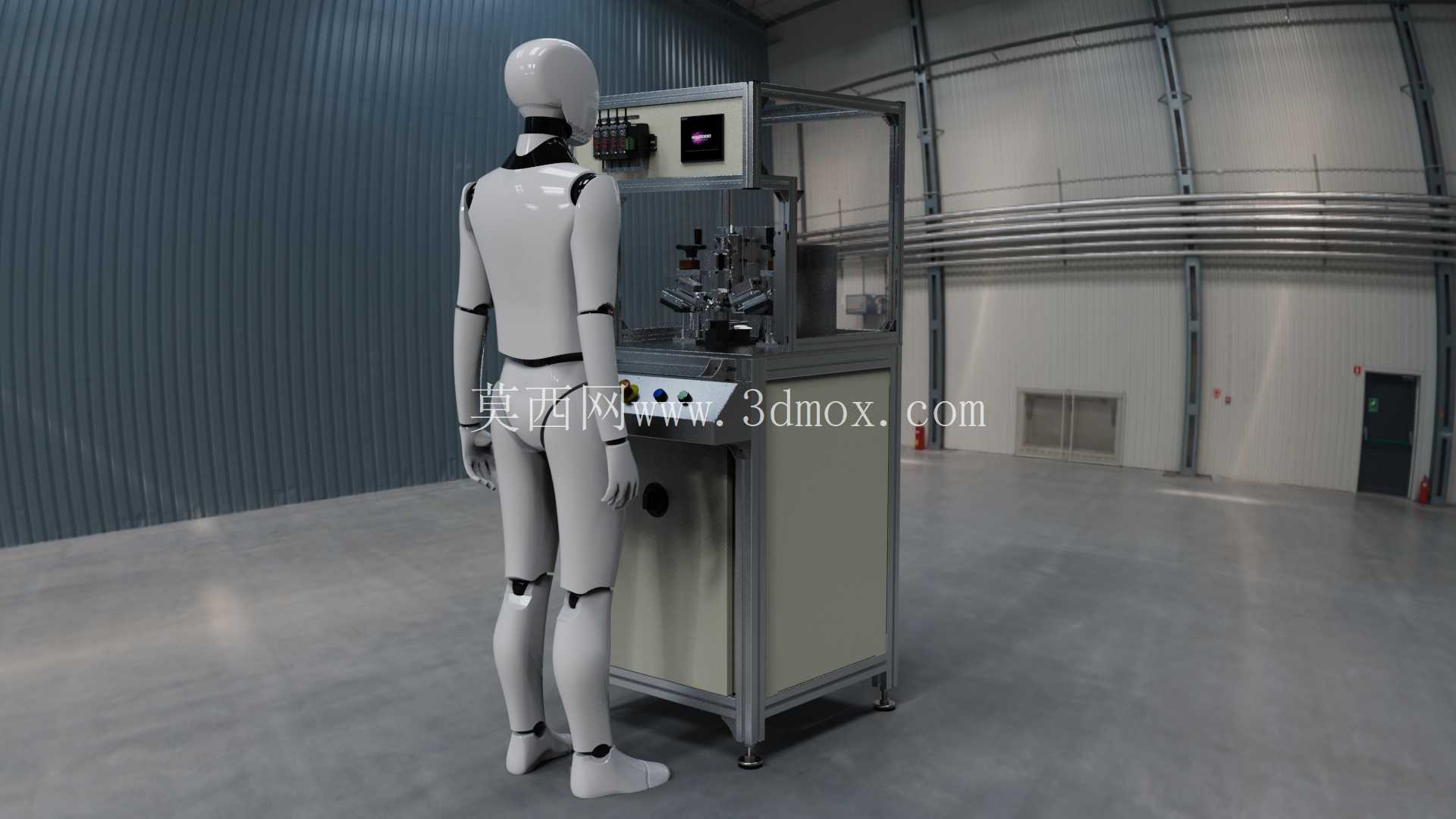

这套立式检测设备主要面向汽车冲压工序产出的管状零部件的外观、形位尺寸快速质检场景，在汽车零部件冲压生产的线尾质检环节，这类设备承担着替代人工目视筛查的核心作用，可适配不同管径、长度的冲压成型管状工件，完成管口形变、表面压痕、弯折角度偏差等常见冲压缺陷的排查，避免不合格件流入后续焊接、装配工序，从源头降低整车管路装配的错漏装、密封失效风险。从结构设计逻辑来看，设备采用铝型材框架搭配钣金封板的落地式结构，底部设置带锁止功能的可调脚杯，可适配车间地面不平整的安装场景，整体占地宽度控制在800mm区间，深度控制在700mm区间，整体高度不超过1800mm，可直接嵌入现有冲压生产线的线尾质检工位，不需要对原有产线布局做大规模改造，安装边界适配多数中小冲压件生产车间的工位排布要求。设备上部的检测工位设置透明亚克力防护围挡，既可以避免检测过程中工件意外脱落飞出造成安全隐患，也不会遮挡操作人员观察检测过程的视线，围挡上部集成了设备的控制按钮、状态指示灯与触控显示屏，操作人员站在设备正面即可完成参数调整、检测启动、结果查看的全流程操作，不需要频繁移动位置，单工位操作节拍可匹配每分钟6-8件的冲压线产出速度，适配中小批量冲压件的连续质检需求。中部的工件装夹区域采用快换式夹具设计，针对不同规格的管状冲压件，仅需要更换对应尺寸的夹头即可完成适配，夹头下方设置废料收集抽屉，检测过程中清理出的工件表面铁屑、杂物可直接落入抽屉，定期抽出清理即可，不需要额外配置清洁工位。下部的柜体空间预留了电气元件安装位，可将PLC控制模块、电源模块、气路控制元件全部集成在柜内，柜门上设置带锁的检修门，日常维护时仅需要打开柜门即可完成线路、气路的检修排查，不需要拆解设备外部框架，降低后期维护的时间成本。设备的操作台面采用防静电钣金材质，边缘做圆弧倒角处理，避免操作人员上下料时被尖锐边角划伤，台面高度设置在900mm左右，符合成年人站立操作的人体工程学要求，长时间操作也不容易产生疲劳感。从功能实现层面来看，这套设备的检测工位预留了视觉检测模块、位移传感器的安装接口，用户可根据自身质检需求选配对应的检测组件，基础版本可作为人工辅助检测的工装台使用，选配视觉模块后可实现自动上料、自动检测、不合格件自动分拣的全自动化检测流程，适配不同自动化程度的冲压生产线需求。设备的气路、线路全部采用内藏式布线，沿铝型材的内置槽道排布，外部没有裸露的管线，既可以避免车间内的油污、铁屑损坏管线，也让设备整体外观更加整洁，减少清洁死角。在设计过程中，结构件全部采用标准化铝型材与通用钣金件，加工难度低，后期更换配件时可直接采购标准件替换，不需要单独开模定制，有效降低设备的制造成本与后期维护成本。设备的机架底部预留了叉车孔位，需要转场移动时可直接用叉车搬运，不需要额外拆解，适配车间内工位调整的需求。针对冲压车间多油污、多铁屑的使用环境，设备所有外露的电气元件都采用IP54以上防护等级的型号，可适应车间内的恶劣工况，减少元件损坏的概率，延长设备整体使用寿命。
