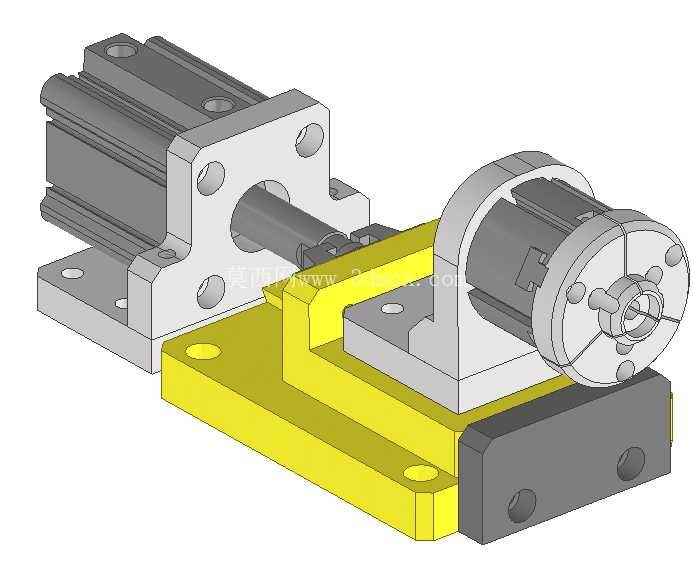

带三指夹头的气动夹紧执行机构

这套气动夹紧执行机构，核心采用三指定心式夹头作为末端执行元件，搭配直线气缸作为动力输入，整套组件集成在一体式安装底座上，主要面向自动化产线中需要对轴类、套类回转零件进行定心夹持的工位使用。在汽车冲压件上下料、小型回转零件机加工上下料、装配线工件转序等场景中，这类集成式夹爪不需要使用者额外设计动力转接结构，能直接通过底座的安装孔固定在机械手末端或者专机工位上，大幅缩短工装设计的周期。

从结构设计逻辑来看，整套机构没有采用复杂的传动结构，气缸活塞杆直接通过连接块驱动夹头的开闭拨杆，动力传递路径极短，能有效减少传动间隙带来的夹持精度损失。夹头部分采用标准三指自定心结构，夹持时三个夹爪同步径向收拢，能自动修正工件的初始位置偏差，保证被夹持工件的轴线与夹头基准轴线重合，对于需要在夹持后进行钻孔、倒角、压装等二次加工的工位来说，这种自定心特性可以省掉额外的对中调整步骤。底座采用分层式设计，下层是带四个沉头安装孔的固定基座，上层是带滑槽的滑动承载板，气缸缸体通过法兰直接固定在基座一端，夹头座通过螺栓固定在滑动承载板上，使用者可以根据被夹持工件的长度，调整夹头座在滑槽上的固定位置，适配不同长度规格的工件夹持需求，不需要重新加工安装位。

安装边界方面，整套机构的安装基准面为底座下表面，四个沉头孔的孔位间距按照标准工业铝型材的槽距设计，既可以直接固定在钢制安装平台上，也可以直接搭配工业铝型材搭建的机架使用，不需要额外制作转接板。气缸的进气口设置在缸体尾部和侧部，接管空间预留充足，不会和夹头的运动路径产生干涉，夹头的最大开合行程覆盖常见的小型轴类、套类零件直径范围，夹持力可以通过气源压力进行线性调节，既可以夹持薄壁类易变形零件，也可以通过提高气源压力夹持较重的钢制零件。

在实际使用中，这套机构的滑动承载板和基座之间设置了耐磨导向条，长期往复运动也不会出现导向精度下降的问题，夹头的夹爪采用快换式设计，针对不同直径、不同外形的工件，只需要更换对应规格的夹爪，不需要拆卸整个夹头座，维护更换的效率很高。考虑到工业现场的气源往往带有少量水分和杂质，气缸的进气端预留了气源处理元件的安装空间，使用者可以根据现场工况加装过滤减压阀，延长气缸和夹头内部密封件的使用寿命。整套机构的所有外露零件都做了氧化或者发黑处理，在冲压车间、机加工车间这类多粉尘、多切削液的环境中使用，也能具备不错的抗锈蚀能力，不会因为短期的腐蚀导致运动部件卡滞。

不同于零散的气缸和夹头拼接方案，这套集成式结构在设计阶段就已经做了运动干涉校验，气缸的全行程范围内，连接块、拨杆、夹爪之间都不会出现碰撞，使用者拿到三维模型后，可以直接根据自己的工位需求调整安装孔位、夹爪尺寸，不需要重新做整体的运动仿真校核，能大幅降低设计阶段的出错概率。对于需要做产线改造或者小型专机开发的工程师来说，这类成熟的集成工装组件模型，可以直接导入到整体设备的装配体中，省去了从零开始绘制每个零件的时间，也能避免自行设计时容易出现的动力匹配不当、安装空间不足等问题。
