这套夹具组件主要面向汽车冲压工序的上下料、工件定位环节设计,适配汽车覆盖件、结构件冲压生产过程中的工件压紧需求,在冲压线的拆垛、对中、工序间转序工位都能找到对应的使用场景,相比手动压紧结构,这套组件依靠气缸提供压紧动力,响应速度快,压紧力稳定,能适配自动化冲压线的节拍要求,不需要人工手动操作锁紧,能有效降低操作人员的劳动强度,同时避免人工操作带来的压紧力不一致问题,减少冲压过程中工件移位导致的废品率。

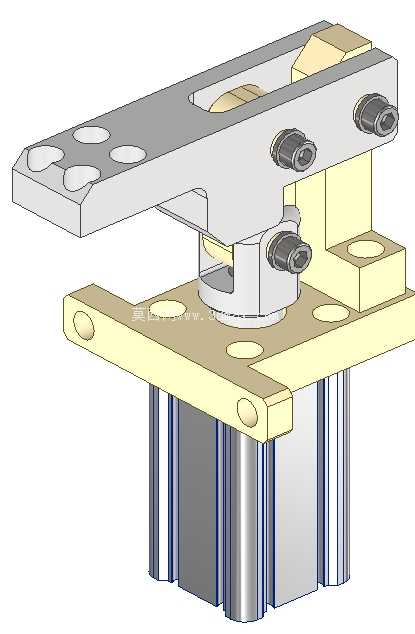

从结构设计来看,整套组件采用立式气缸作为动力输出单元,气缸缸体作为整个夹具的下部支撑结构,安装板直接集成在气缸顶部的安装位上,不需要额外设计转接支架,减少了整体的装配零件数量,也降低了装配累积误差。上部的压紧臂采用悬臂式结构设计,压头位置做了避让型面,能够避开工件的型面凸起、焊接螺母等特征,避免压紧过程中压伤工件表面,压紧臂上开设的多个安装孔位,可以根据不同的工件型面调整压头的安装位置,适配一定尺寸范围内的不同工件,不需要重新制作整个压紧臂,提升了组件的通用适配性。压紧臂与气缸活塞杆的连接部位采用铰接式结构,配合侧面的导向限位块,能够保证压紧臂在升降、压紧过程中运动轨迹稳定,不会出现侧向偏移,避免压头错位刮擦工件表面。
安装边界方面,下部气缸采用标准方形缸体结构,底部安装板预留了四个沉头安装孔,可以直接通过螺栓固定在工装台架或者冲压线的对中台面上,安装孔的孔位间距符合通用气动元件的安装标准,不需要额外加工定制安装板,现场安装时只需要按照孔位配打台架上的螺纹孔即可完成固定。上部压紧臂的最大伸出长度覆盖常规小型汽车冲压结构件的压紧范围,压紧行程适配不同板厚的冲压工件,从0.8mm的薄板到6mm的厚板都能提供足够的压紧力,不会因为板厚变化导致压紧力不足或者行程不够。
设计过程中重点考虑了冲压车间的恶劣使用环境,所有外露的金属部件都做了表面防锈处理,气缸的活塞杆部位加装了防尘密封圈,避免冲压车间的金属粉尘、油污进入气缸内部导致密封件磨损,延长组件的使用寿命。铰接部位的销轴采用淬火处理,表面硬度高,耐磨损,长期反复运动也不会出现销轴变形、铰接间隙过大的问题,保证压紧位置的重复精度。压紧臂的结构做了轻量化优化,在保证结构强度、压紧过程中不会出现形变的前提下,去除了多余的材料,降低了运动部分的重量,既能够提升气缸的响应速度,也减少了运动过程中的惯性冲击,降低部件之间的磨损。
在实际使用场景中,这类夹具组件通常成组使用,根据工件的外形轮廓布置在工件的四周,对工件的多个点位同时压紧,保证工件在冲压过程中不会因为冲头的冲击力产生移位。相比传统的螺旋压紧、偏心轮压紧结构,这套气动夹具组件可以接入冲压线的气动控制系统,通过PLC信号控制压紧和松开的动作时机,能够和拆垛机械手、送料机械手、冲床的动作节拍匹配,实现全自动化的工件压紧定位,不需要人工介入操作,适配高速自动化冲压线的生产需求。同时组件的模块化设计也方便后期维护,气缸、铰接销轴、压紧臂都可以单独更换,某个部件出现磨损或者损坏时,不需要更换整个夹具组件,只需要更换对应的零件即可,降低了产线的维护成本和备件库存压力。
结构细节上,压紧臂的压接面做了平面度处理,保证和工件表面接触时受力均匀,不会出现局部应力集中导致的工件变形,对于表面质量要求高的汽车外覆盖件,还可以在压接面加装聚氨酯垫块,避免压伤工件的涂装面或者钣金表面。侧面的限位块可以调整限位行程,根据不同的工件高度调整压紧臂的下压位置,避免过度压紧导致工件变形,也避免气缸行程到位时出现硬冲击,保护气缸内部的密封结构。整个组件的所有连接螺栓都采用标准内六角螺栓,方便使用标准工具进行拆装调整,现场维护时不需要特殊的专用工具,降低了维护的门槛。
