推拉式快速锁紧夹钳结构设计

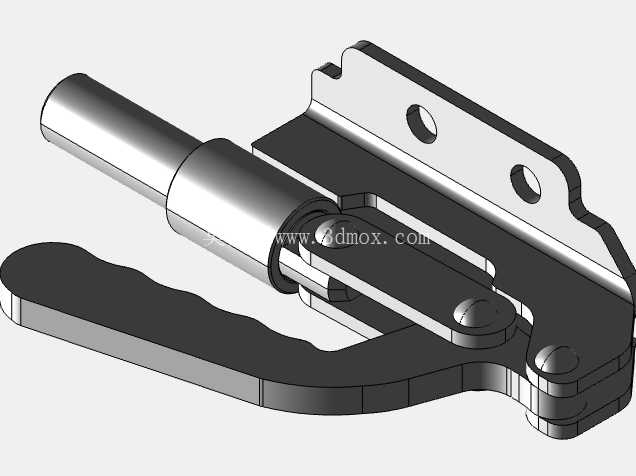

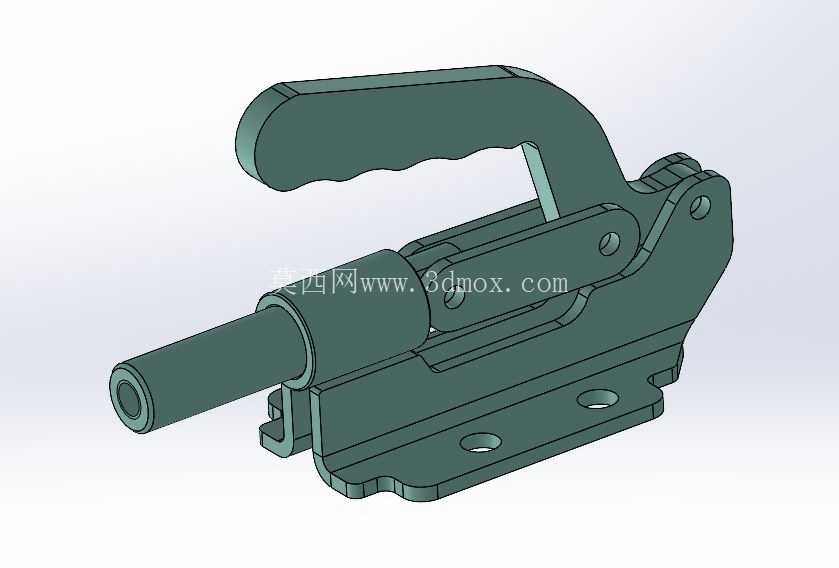

这款推拉式锁紧夹钳，是冲压生产线工装工位、汽车焊装夹具单元里非常常见的手动压紧执行件，很多做模具工装结构设计的工程师，在做工件定位夹紧方案的时候，都会优先考虑这类成熟的肘节式锁紧结构，毕竟它的锁止可靠性经过了几十年的产线验证，不会出现受振动意外松脱的问题。从结构布局来看，整个夹钳采用卧式安装的底座设计，底座上预留了两个沉头安装孔，安装孔的中心距、孔径都适配常用的M8内六角安装螺栓，底座底面做了0.2mm的平面度要求，安装时可以直接贴合工装基板的表面，不需要额外加工避让槽，安装边界控制得很紧凑，整个夹钳安装完成后，底座上方的最高突出高度不到70mm，不会和周边的送料机械手、工件定位块产生运动干涉，哪怕是在排布非常密集的多工位焊接夹具上，也能找到合适的安装位置。夹钳的操作手柄做了符合人体工学的弧形轮廓，边缘做了R3的圆角倒钝处理，操作人员手动扳动手柄的时候，手掌不会被锐边硌伤，手柄的扳动角度控制在90度范围内，从松开状态到锁止状态只需要扳动不到1秒的时间，操作行程短，适合高频次的工件装拆作业场景。核心的锁止结构采用了肘节过死点的设计原理，当手柄扳动到锁止位置时，内部的连杆机构会越过力学死点，这时候哪怕活塞杆受到轴向的反向冲击力，整个机构也不会自行回弹松脱，锁止状态下的轴向保持力可以达到200kgf以上，完全能满足冲压件上下料定位、焊装工位工件固定的夹紧力需求，不会因为冲压设备的振动、焊枪作业的反作用力出现夹钳松脱导致工件移位的问题。前端的活塞杆是空心的圆柱结构，端部可以根据实际的工件压紧需求，加装不同形式的压头，比如橡胶压头、金属平压头、异型仿形压头，活塞杆的滑动配合面做了间隙配合公差控制，表面粗糙度达到Ra1.6，滑动过程中没有卡滞、旷量的问题，活塞杆的伸出行程是32mm，足够避让工件的取放空间，操作人员在装拆工件的时候，不需要额外挪动夹钳位置，只要扳动手柄让活塞杆退回，就有足够的空间取出加工完成的工件，放入待加工的毛坯件。很多新手工程师在设计这类夹紧机构的时候，容易忽略夹钳的受力方向，这款夹钳的受力方向是沿活塞杆轴向的，安装的时候要保证夹紧力的作用线和活塞杆轴线重合，不要让活塞杆承受径向的偏载，否则长期使用会出现活塞杆弯曲、滑动副磨损加剧的问题，缩短夹钳的使用寿命。在实际的汽车冲压模具生产场景里，这类夹钳常被安装在模具的出料端，用来固定冲压完成的板件，方便取件机械手抓取工件，也会被用在板件存放料架的定位机构上，防止料架转运过程中板件窜动滑落；在焊装车间的夹具工位上，这类夹钳可以配合定位销使用，完成车身覆盖件的预固定，等机器人焊接完成后，快速松开夹钳就能取下焊好的分总成，作业效率比传统的螺栓压紧结构高很多。整个夹钳的结构没有复杂的异形曲面，所有的零件都是采用板材激光切割、折弯后铆接组装而成，生产加工的工艺性很好，不需要开模铸造，小批量制作的时候成本很低，维护也很方便，日常使用只需要定期在滑动销轴的位置滴加少量润滑油，就可以保证长期的操作顺畅性，不需要频繁更换易损件。设计这款夹钳三维模型的时候，所有的配合间隙都按照实际的加工公差做了预留，装配体里的各个运动部件都可以实现真实的动作模拟，工程师在做工装方案设计的时候，可以直接把这个模型导入到工装装配体里，提前校验安装空间、运动行程是否和周边部件存在干涉，不用自己从零开始绘制夹钳模型，能节省不少方案设计的时间。
