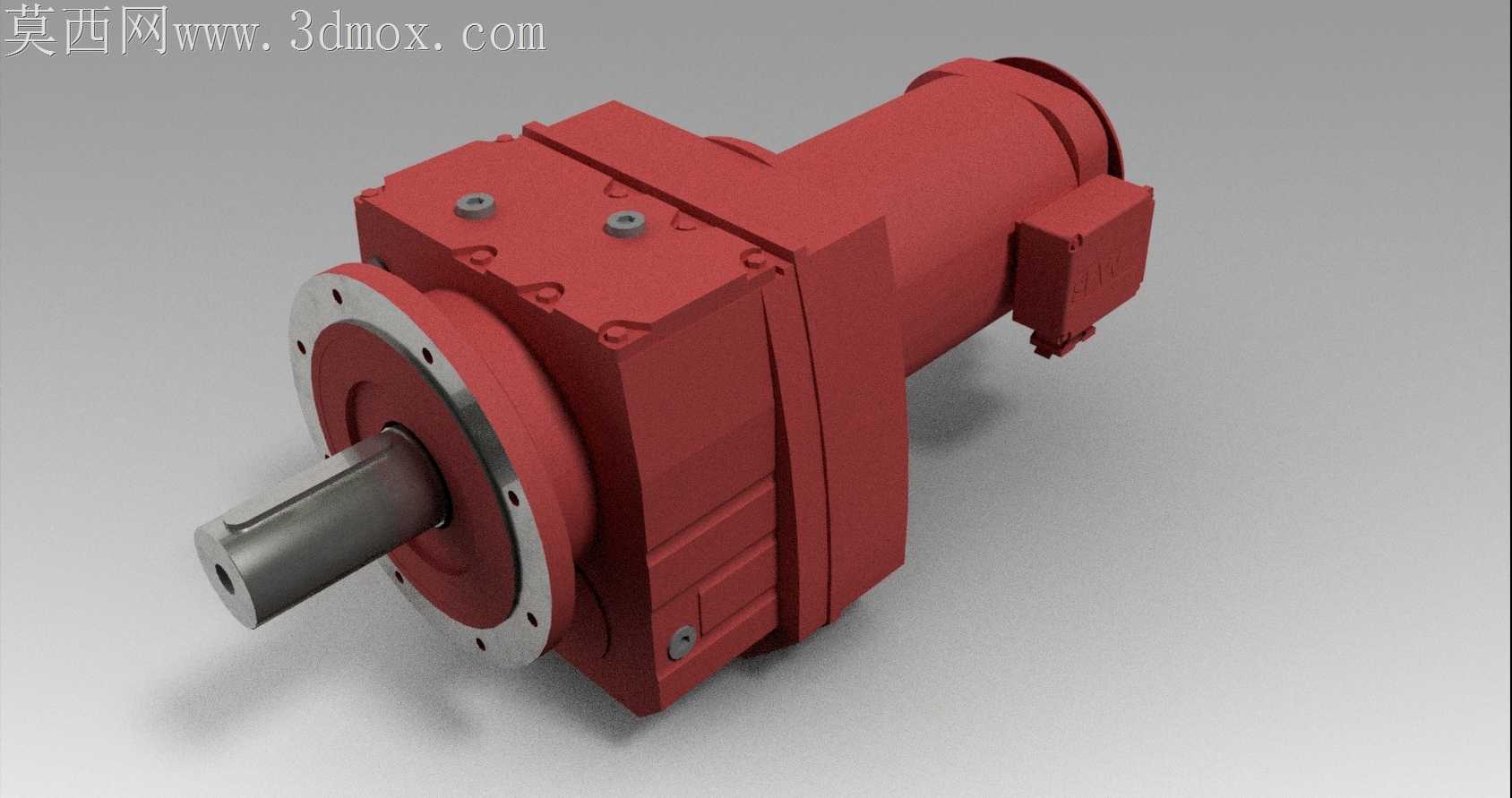

RF系列斜齿轮硬齿面减速电机结构

重载传动场景下，常规同轴减速结构常出现输出轴径向承载不足、箱体结合面渗油、电机与减速箱装配同轴度偏差引发的异响问题，这款RF系列减速结构的设计细节，恰好针对这些现场频发的工程痛点做了针对性的结构优化。输出端采用法兰式安装结构，法兰盘上的定位止口做了h6级公差配合设计，能直接与设备安装基座的定位台阶贴合，避免安装时出现的偏心偏载，输出轴采用渐开线花键配合平键的双重传动结构，花键承担大部分扭矩传递的同时，平键能抵消频繁正反转带来的花键侧隙冲击，轴端中心的工艺螺纹孔可直接外接传动连接件，不用额外加工轴端连接结构，适配现场不同的安装需求。箱体采用分体式直角拼接结构，结合面没有采用常规的密封胶条槽设计，而是做了0.02mm平面度要求的精密磨削面，配合厌氧型平面密封胶就能实现IP65级的密封效果，省去密封胶条老化更换的维护成本，箱体上的两个吊环螺纹孔位置经过重心核算，起吊时能保持整机水平，不会出现倾斜磕碰输出轴的情况。电机与减速箱的连接端采用一体化端盖结构，端盖上的轴承室与电机轴的配合公差控制在0.01mm以内，轴承选用带接触式密封的深沟球轴承，既能承受电机端的径向跳动，又能阻挡减速箱内的润滑油窜入电机绕组。箱体外部的散热筋没有采用等间距均匀排布的常规设计，而是在高速级齿轮对应的箱体区域加密了散热筋数量，低速级区域适当减少筋条密度，因为高速级齿轮啮合产生的热量占整机发热量的60%以上，针对性的散热筋排布能让整机工作温度降低8-10℃，延长润滑油的更换周期。输出端的轴承座做了加厚处理，比同功率常规减速结构厚12mm，能承受更大的径向载荷，适配皮带轮、链轮等有径向力的传动场景，不会出现输出轴断裂、轴承过早损坏的问题。接线盒采用侧置式设计，接线口做了防水格兰头配合结构，不管是水平安装还是垂直安装，都能避免冷凝水顺着线缆流入接线盒引发短路，接线盒内部预留了接地端子和热敏电阻安装位，可直接接入设备的过热保护系统。所有外露的紧固件都采用达克罗表面处理，能在潮湿、有轻微腐蚀的车间环境下长期使用不生锈，后期维护拆卸时不会出现螺栓锈死的情况。齿轮采用硬齿面磨齿工艺，齿面做了修形处理，能抵消装配时的微小同轴度误差，降低啮合噪音，传动效率比普通软齿面结构提升15%以上，长期满负载运行时的齿轮磨损量仅为软齿面结构的十分之一。
