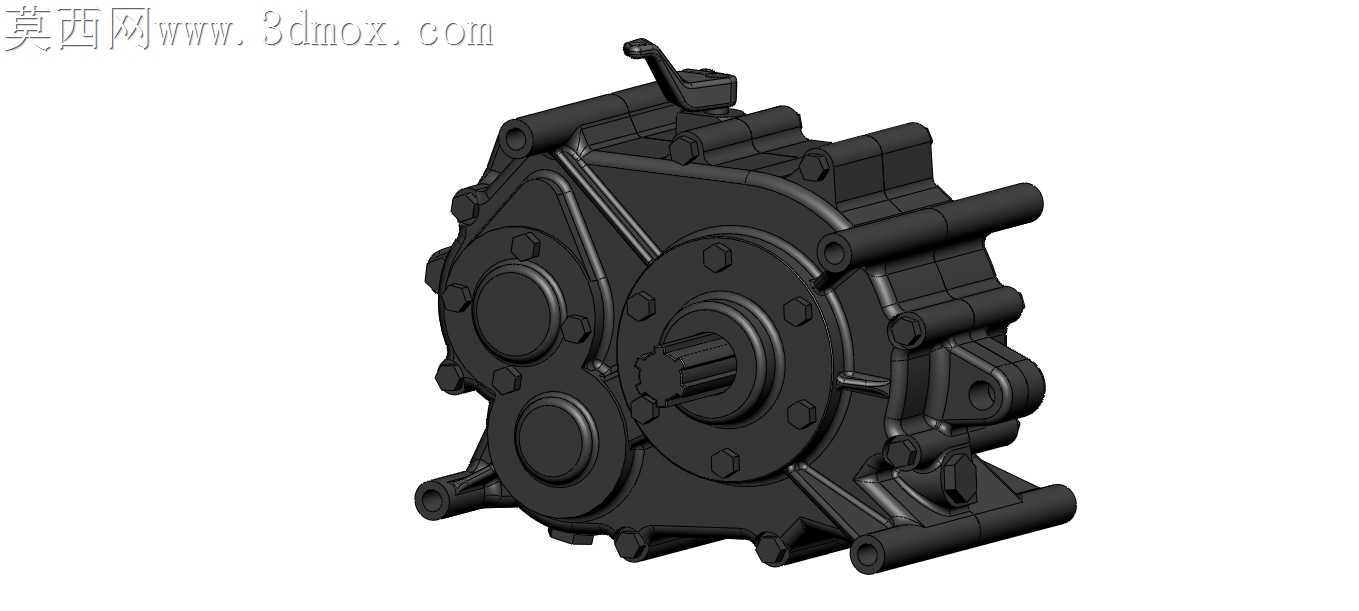

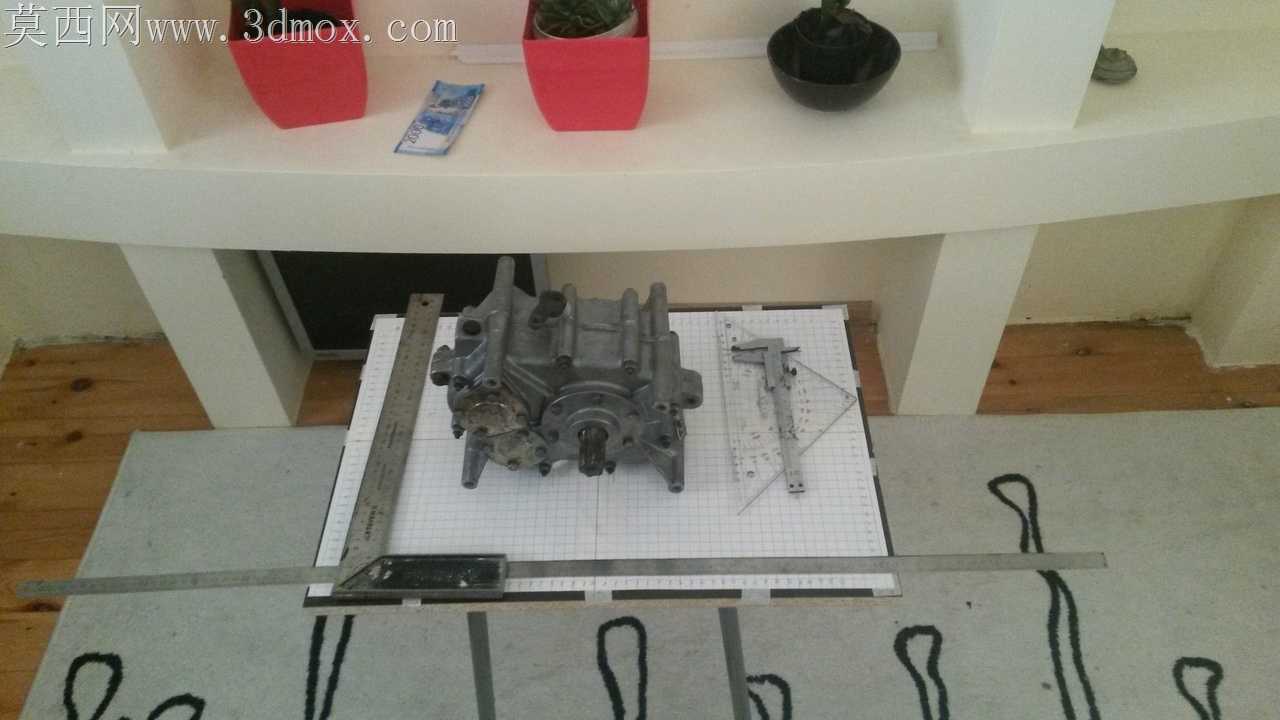

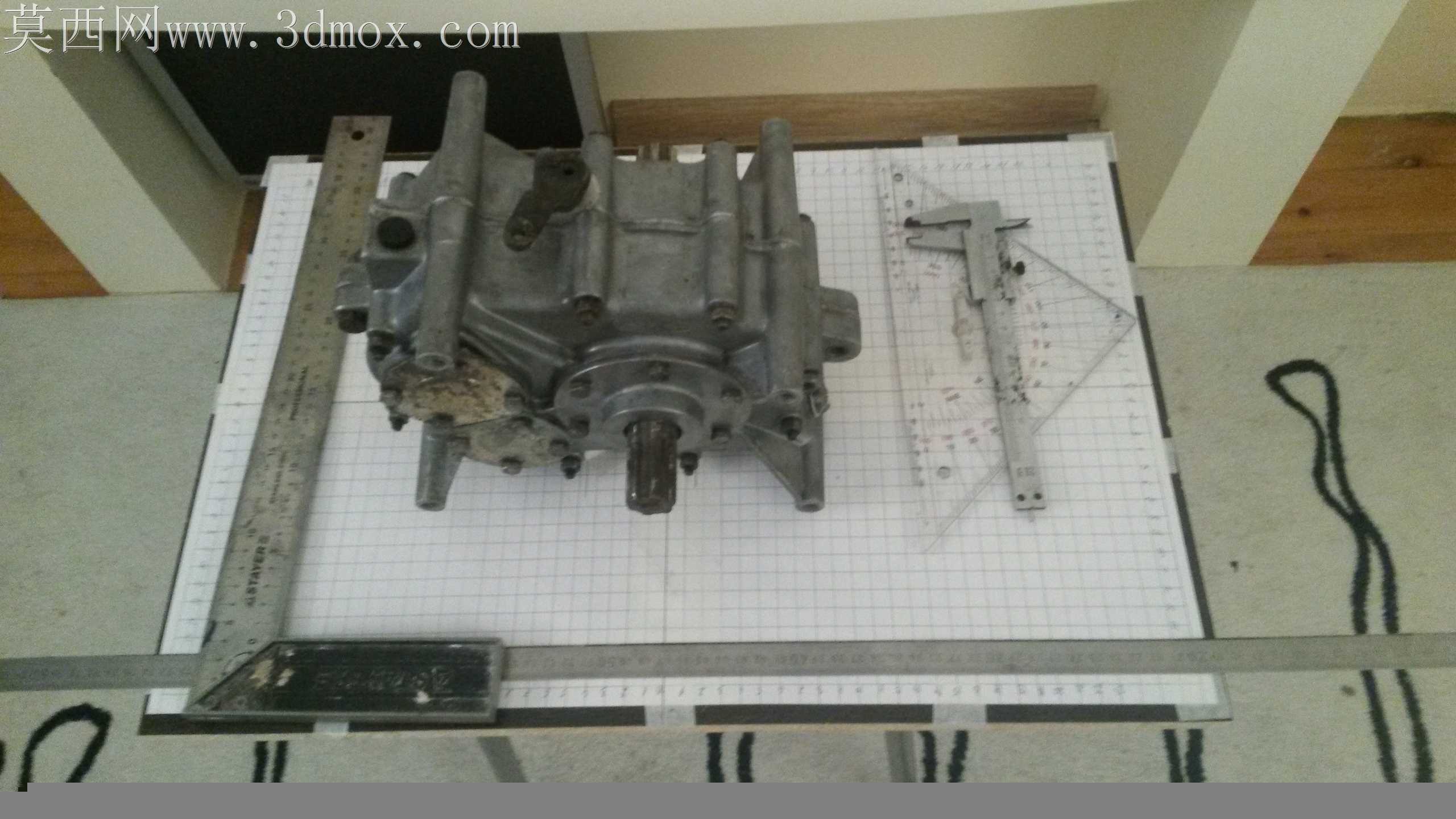

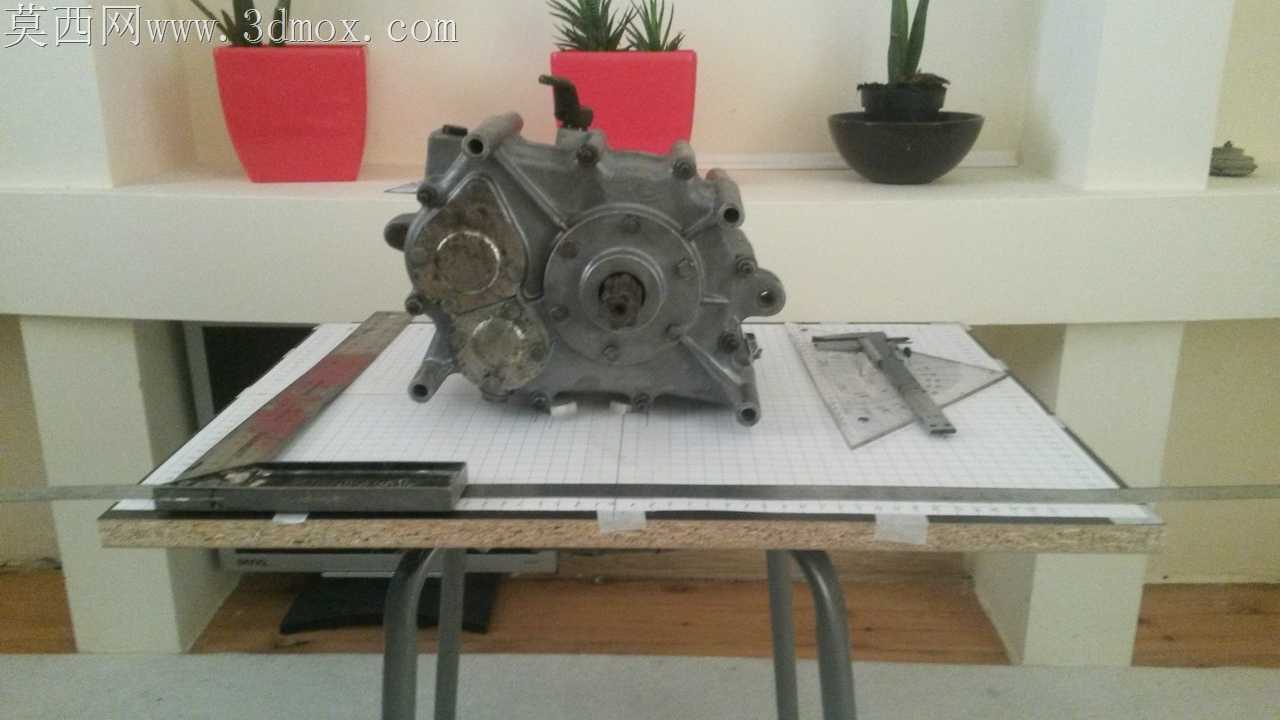

轻型代步车专用差动反减速传动机构

小排量动力单元配套的传动部件，最容易被忽略的工况是低速倒挡时的齿轮啮合冲击——这类适配三轮摩托、小型ATV的差动反减速器，日常前进工况载荷波动小，齿轮副长期处于稳定啮合区间，反倒是倒挡时输入轴反转，原有的润滑油路导流方向偏移，加上低速时油膜成型厚度不足，很容易出现结合齿端面的点蚀磨损。壳体上的加强筋没有做等厚设计，靠近输入轴花键侧的筋条厚度比另一侧厚2mm，刚好对应倒挡工况下轴承座承受的额外径向力，不用额外增加壳体整体壁厚就能抵消偏载，比均匀布筋的设计减重近12%。输出轴端的花键采用渐开线齿形，齿侧预留了0.03mm的配合间隙，既避免装配时花键对位卡滞，也能抵消长期运转后花键齿面的微量磨损量，不会出现传动松旷的异响。壳体的分箱面没有做整片式密封槽，而是沿着轴承孔、油道孔的轮廓做了断续的密封胶槽，涂胶后合箱时多余的密封胶不会被挤入轴承腔或者油道内，避免胶块脱落堵塞润滑油路，这点在小尺寸密闭减速器里格外重要，过往不少同类型产品就是因为合箱挤胶导致早期轴承烧蚀。换挡摇臂的转轴处做了两道防尘密封圈槽，搭配对应的O型圈，能阻挡户外行驶时的泥水、沙尘进入换挡拨叉腔，不会出现拨叉卡滞导致的换挡脱挡问题。内部的差速齿轮副采用球面垫片支撑，垫片表面做了微储油槽，差速器工作时行星齿轮绕半轴齿轮公转同时自转，储油槽里的润滑油能持续进入齿轮啮合面，哪怕是单侧车轮打滑时差速器高速差转，也不会出现齿轮面的干摩擦烧蚀。倒挡惰轮的支撑轴采用过盈配合压入壳体，轴中心钻了直通润滑油孔，和壳体上的油道对齐，惰轮转动时能将润滑油直接带入衬套接触面，解决了惰轮长期空转时衬套润滑不足的问题。壳体上的安装支脚做了下沉式螺栓孔设计，螺栓拧紧后头部完全沉入支脚内，不会突出壳体表面，在整车布置时能留出更多周边管线的排布空间，不用额外为螺栓头预留避让间隙。
