工业级大传动比重载减速机结构设计

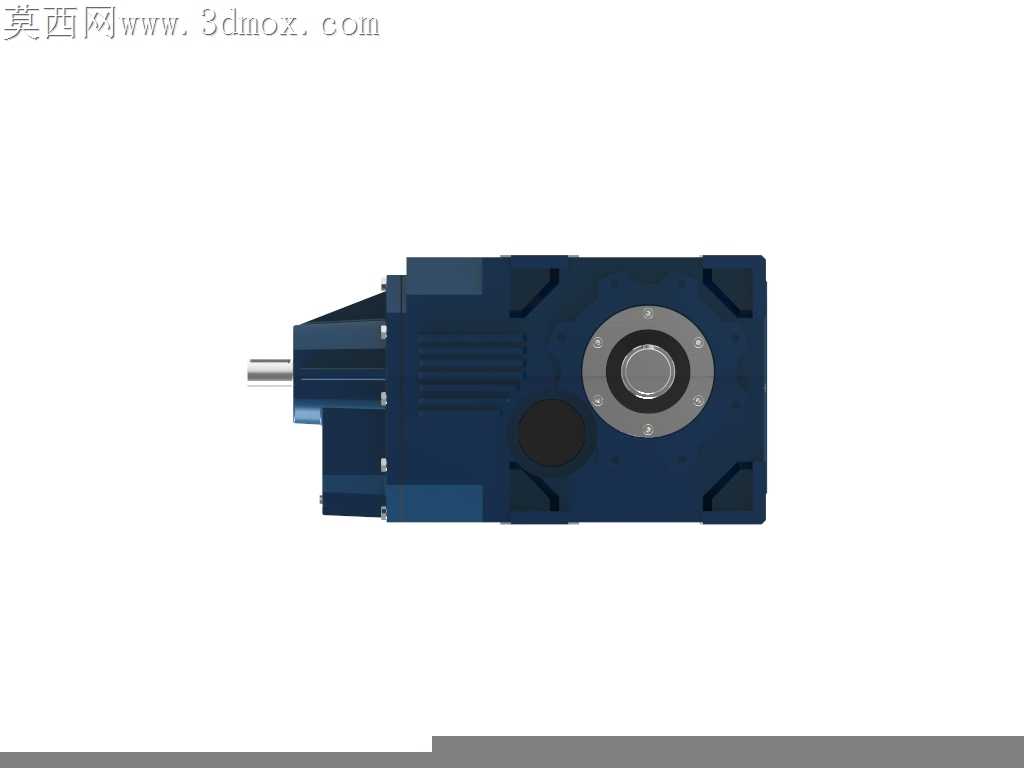

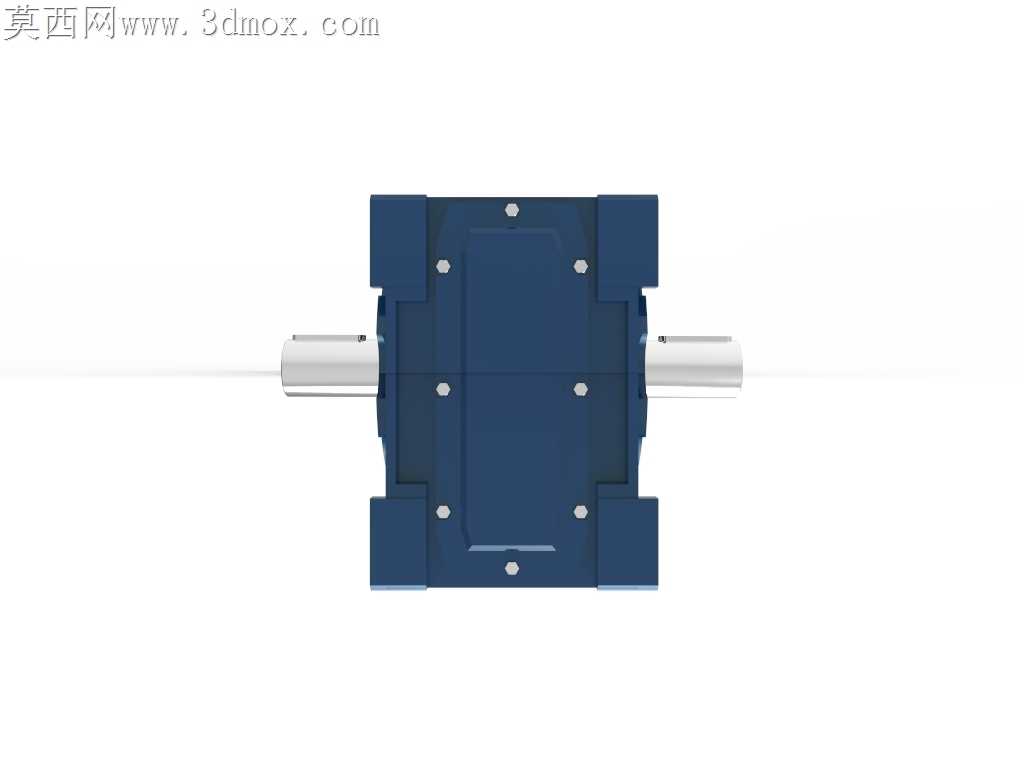

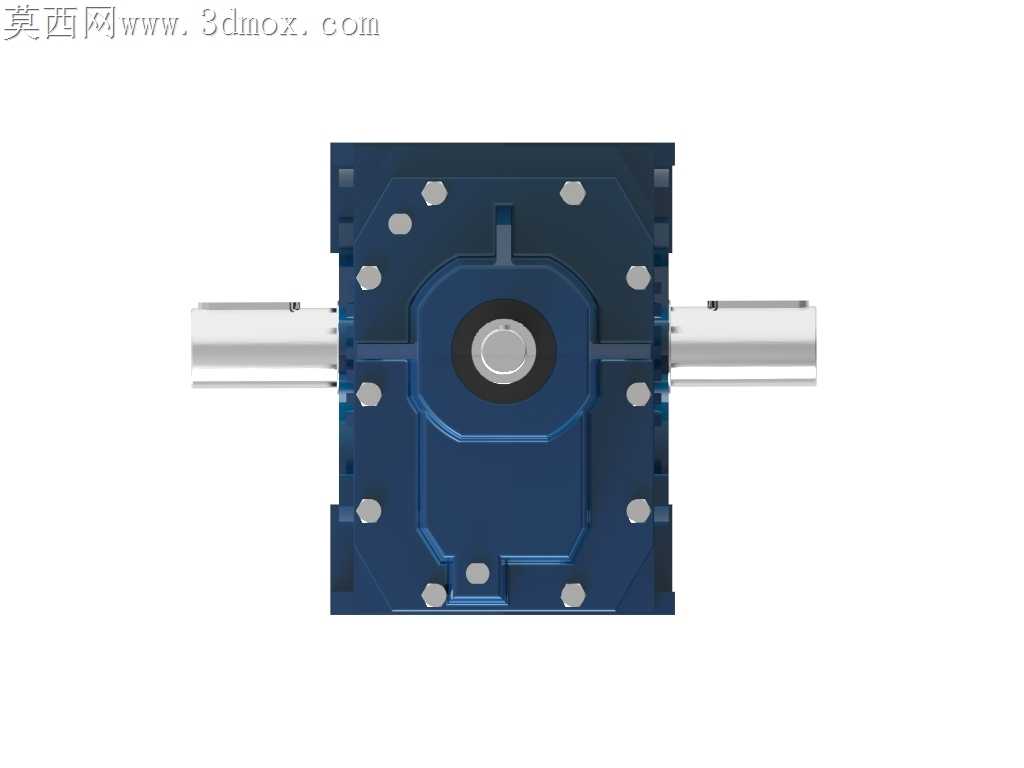

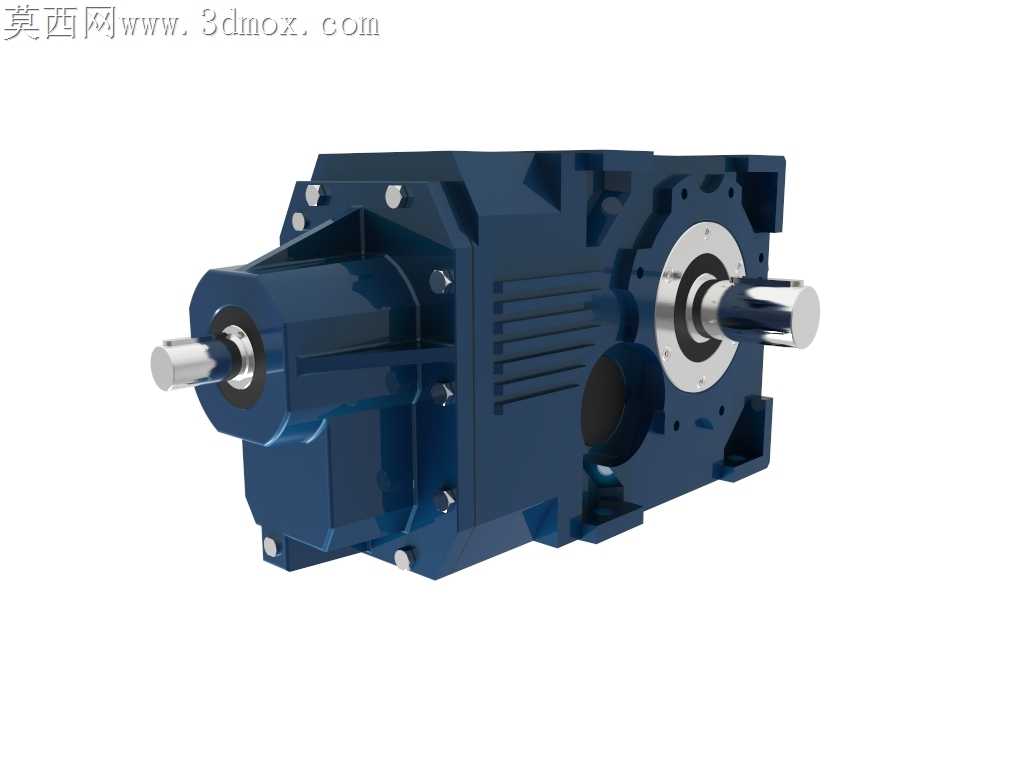

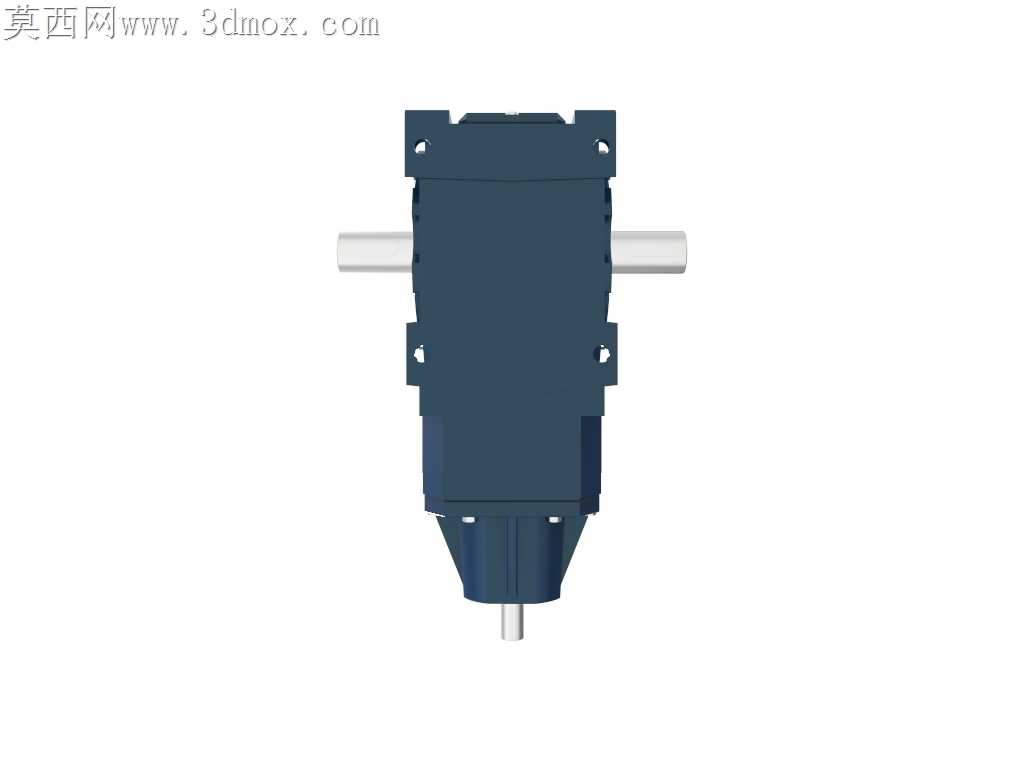

重载工况下减速机的箱体开裂、输入轴窜动一直是现场运维的高频痛点，这款传动比45的减速机在结构优化阶段就把这些隐患压到了设计源头。箱体外侧的加强筋没有采用常规等厚排布，而是沿着轴承座受力方向做了变厚度延伸，靠近输出端轴承位的筋条厚度比输入端厚3毫米，刚好匹配输出端大扭矩带来的径向载荷，避免长期满负荷运行时轴承座位置出现应力集中导致的箱体裂纹。输入输出轴的轴肩位置做了微小的卸荷槽设计，槽宽控制在1.5毫米，既不会削弱轴的抗扭强度，又能抵消轴承压装时的轴向应力，避免轴肩位置因为长期交变载荷出现疲劳断裂。箱体检视孔的位置没有开在箱体正上方，而是偏移了12度，刚好避开内部齿轮啮合的喷油轨迹，日常运维开盖检查时不会有润滑油溅出，同时检视孔的密封槽做了双层结构，外层放橡胶密封圈，内层留了储油槽，哪怕有少量润滑油渗过第一层密封，也会存在储油槽里不会漏到箱体外部。端盖和箱体的连接螺栓孔做了沉头锪平处理，每个螺栓孔的锪平深度差控制在0.02毫米以内，避免螺栓拧紧时因为接触面倾斜导致端盖受力不均，压偏输入输出轴的轴承导致运转卡滞。内部齿轮的啮合侧隙没有按通用标准取固定值，而是根据45的传动比做了适配调整，高速级齿轮侧隙比低速级小0.04毫米，既保证高速运转时不会因为热胀卡齿，又能让低速级大齿轮承受重载冲击时有足够的缓冲间隙。箱体底部的放油孔位置做了1.5度的倾斜面，换油时旧油能完全排净，不会有油泥沉积在箱体角落，放油螺塞的位置特意留了扳手操作空间，现场换油时不用拆周边的护罩就能直接操作。吊环的安装位置做了重心校核，两个吊环的连线刚好穿过整机重心上方20毫米位置，吊装时箱体不会倾斜，避免磕碰输入输出轴的轴端。输出轴的键槽位置做了圆角过渡，圆角半径和键槽深度的比例控制在1:5，避免键槽位置出现应力集中，长期正反转切换时不会从键槽位置出现轴断裂。
