船舶吊舱式推进器桨叶结构三维设计

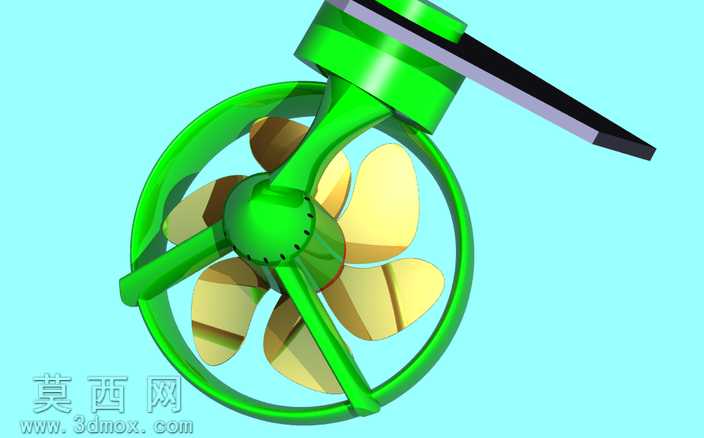

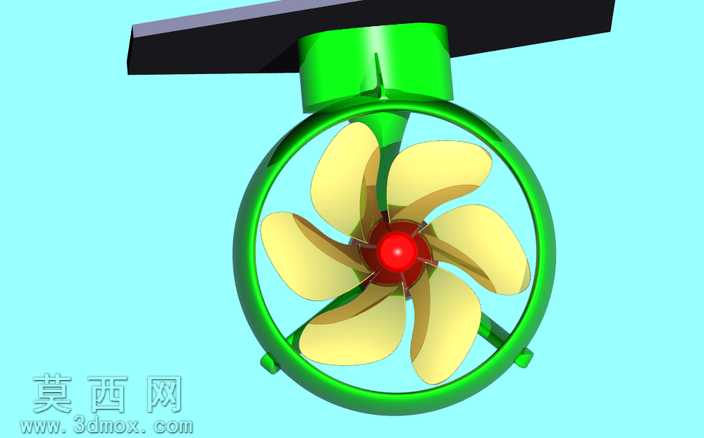

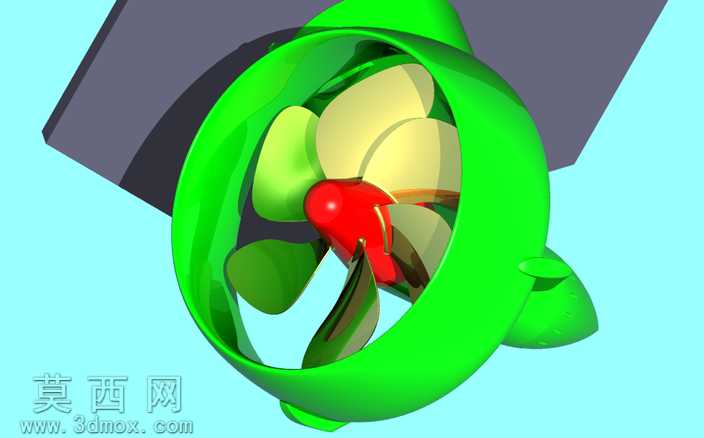

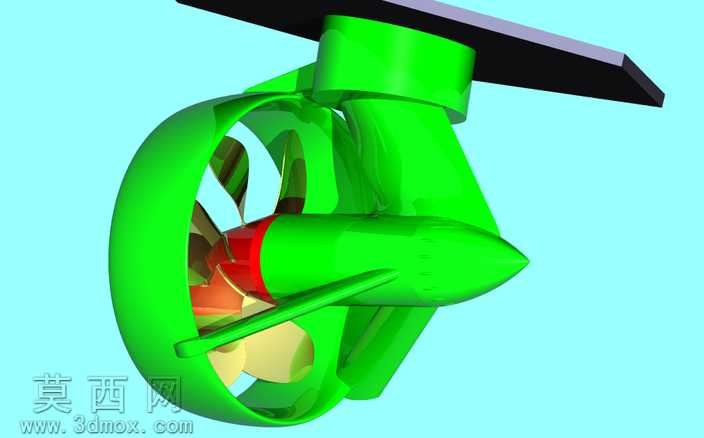

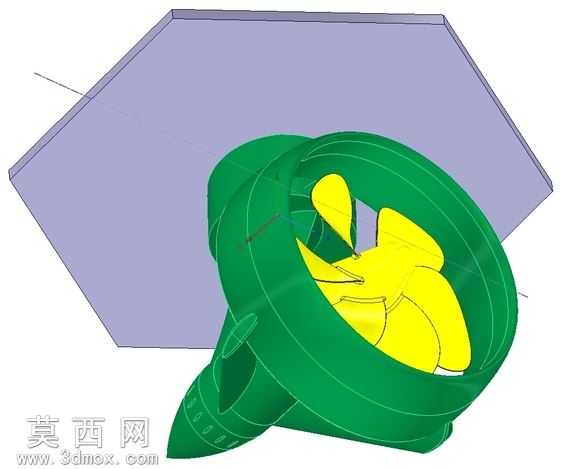

本模型为船舶吊舱式推进装置的核心结构三维设计，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的参数化设计思路，先完成整体安装基准面的搭建，以六边形安装定位基准为装配基础，依次完成导流外壳、内部桨叶、连接基座的结构建模。模型材质分配贴合实际船用部件特性，外部导流罩采用船用防腐玻璃钢材质表现，设置深绿色哑光漆面质感，还原船用部件的防腐涂装特征；内部桨叶采用镍铝青铜合金材质，设置亮黄色金属光泽质感，区分不同功能部件的材质差异，便于结构识别。结构设计上，导流罩为环形回转体结构，外侧设置流线型连接支脚，用于与船体吊舱基座完成装配固定，支脚表面做了减阻流线处理，降低水下航行的水流阻力；内部桨叶为五叶大侧斜螺旋桨结构，叶型剖面采用翼型设计，从叶根到叶梢做了厚度渐变处理，叶根位置加厚保证结构强度，叶梢做削薄处理降低空泡效应影响，桨叶与内部轮毂采用一体化建模，保证传动结构的连接可靠性。建模过程中对各部件的装配间隙做了合理预留，导流罩与桨叶叶梢的间隙符合船用推进器的设计规范，既避免运转过程中出现刮碰，又尽可能减小间隙提升推进效率。模型的安装基准面设置为标准六边形平面，模拟吊舱与船体的安装对接面，基准面上预留了装配定位参考线，方便后续装配时的定位校准。渲染阶段采用半透明剖切展示方式，将上部安装基准面设置为半透明紫色材质，清晰展示内部桨叶与导流罩的装配位置关系，无需拆解模型即可直观观察内部结构布局，各部件的边线做了清晰的轮廓处理，突出结构的边界特征，便于理解各部分的连接逻辑。设计过程中充分考虑吊舱式推进器的实际工作场景，整体结构无多余冗余特征，所有曲面均做了光顺处理，保证水下运转时的水流平顺性，降低航行过程中的噪声与振动，桨叶的安装角度经过合理设置，匹配吊舱推进器的全回转工作特性，可满足船舶不同航速下的推力需求。
