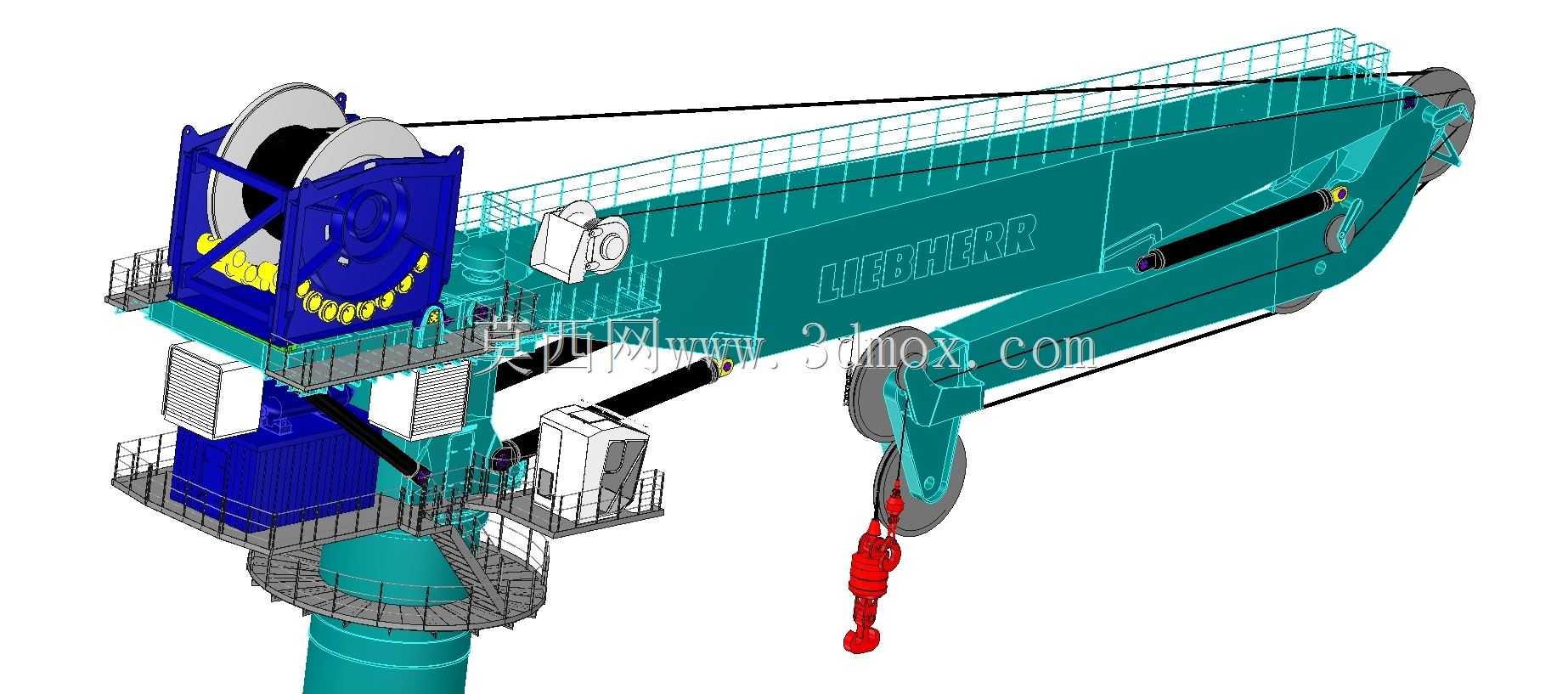

利勃海尔KL7500AHC水下起重设备结构

　　这款水下起重设备主要面向深海油气开发、海上风电安装、海底管线铺设、水下搜救打捞这类海洋工程场景，区别于常规陆用起重设备，其作业环境直面高盐雾、高湿度、持续海浪冲击以及水下不同深度的静水压力，整套结构的设计逻辑完全围绕海洋作业的特殊工况展开。从结构布局来看，设备采用基座式安装设计，底部为圆柱形回转支撑基座，适配海上作业平台、工程船舶的甲板安装边界，安装时需要在甲板预留对应直径的基座焊接位，同时匹配回转机构的动力走线、液压管线布设通道，基座周边设置带防滑格栅的环形检修通道与护栏，方便运维人员日常检查回转支撑的润滑状态、齿轮啮合间隙。上部臂架采用多节伸缩式箱型梁结构，主臂内部布设伸缩油缸与变幅油缸，臂架表面做了多层防腐涂层处理，

　　同时预留牺牲阳极的安装点位，避免海水长期侵蚀造成结构锈蚀，臂架头部设置导向滑轮组，配合主卷扬的钢丝绳实现吊钩的升降动作，臂架侧面布设的检修走道带安全绳挂点，满足高空检修的安全规范要求。主卷扬机构布置在臂架根部的平台区域，采用双卷筒设计，分别对应主吊钩与副吊钩的收放，卷筒周边设置排绳器，避免多层缠绕时出现乱绳、咬绳问题，卷扬平台同时集成了液压站、电气控制柜、散热机组，所有电气柜体均采用IP68以上防护等级，接线端口做水密处理，防止海浪泼溅、盐雾侵入造成电气故障。设备的起升机构配备主动升沉补偿功能，这是水下作业的核心功能设计，当作业船舶或平台随海浪做升沉运动时，补偿系统会实时检测船体位移，通过调整卷扬的收放速度抵消升沉量，

　　保证水下吊载的重物不会因为船体起伏出现晃动、撞击海底结构或者拉断吊索的情况，尤其在水下精密设备安装、海底ROV布放回收这类对吊载稳定性要求极高的场景中，主动升沉补偿能将吊重的位移波动控制在厘米级。吊钩组采用专用的水下作业吊钩，配备旋转接头与防脱装置，吊钩表面做硬化防腐处理，可适配不同规格的吊索具、卸扣连接，满足不同吨位水下重物的吊装需求，吊钩上方的动滑轮组设置密封防护结构，避免海水中的泥沙进入滑轮轴承造成磨损。整套设备的液压系统采用抗海水腐蚀的不锈钢管路，管路接头均采用法兰式密封连接，防止高压液压油泄漏污染海域，同时液压油选用适配海洋温差环境的专用液压油，保证在不同海域、不同季节的温度条件下，

　　液压系统都能保持稳定的工作压力与动作响应速度。在结构强度设计上，所有承重结构件都通过了有限元受力分析，针对12级以上阵风、突发海浪冲击、1.5倍额定载荷的静载试验、1.25倍额定载荷的动载试验工况做了结构强化，臂架的变幅角度覆盖从水平仰角到80度仰角的作业范围，最大作业半径可覆盖平台周边近百米的水域范围，满足不同距离的水下吊装作业需求。设备的操作室布置在臂架侧方的平台上，采用全密封钢化玻璃设计，视野可覆盖整个臂架作业范围与甲板吊点区域，操作室内配备载荷力矩限制器、风速仪、深度检测仪、升沉补偿状态显示屏，操作人员可实时掌握设备的工作参数、吊重位置、水下深度信息，避免出现过载、超幅度作业的风险。日常运维方面，设备的所有润滑点都设置了集中润滑通道，运维人员无需攀爬至臂架顶端即可完成定期润滑作业，易损件比如滑轮衬套、钢丝绳压块、密封胶条都采用快拆式设计，在海上作业窗口期即可快速完成更换，减少设备停机时间。这类水下起重设备是海洋工程作业的核心配套装备，从海底采油树的安装维护，到海上风电基础的水下构件吊装，再到沉船打捞、水下考古作业，都需要依靠这类具备深水作业能力的起重设备完成重物的精准布放与回收，其结构设计的每一处细节，都对应着海洋作业场景中实际遇到的工况痛点，从防腐处理到密封设计，从升沉补偿到安全防护，都是为了在复杂恶劣的海洋环境中，保证起重作业的安全、稳定、精准。
