350吨级海上科考船用转向推进装置

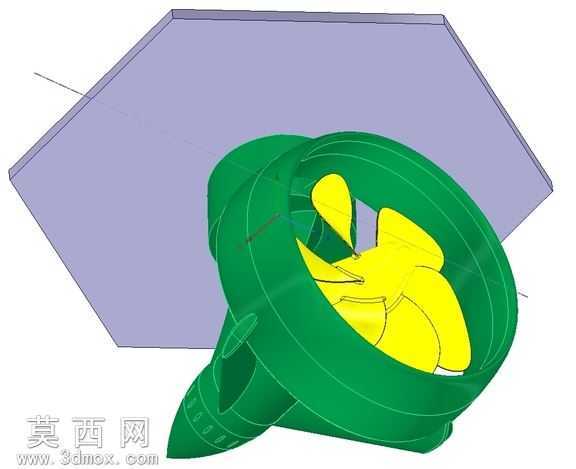

本三维模型针对350吨级海上科考船舶的转向节臂推进装置开展设计，建模过程基于供应商提供的原始PDF图纸参数进行还原，适配近岸科考作业船舶的动力推进与转向集成需求。建模阶段首先梳理装置的整体拓扑结构，将整体拆分为外部导流导管、内置多叶螺旋桨、转向连接基座、传动连接端四个核心模块，逐一完成各部件的特征建模：外部导流导管采用环形回转体基础特征，通过曲面放样完成导管外壁的流线型过渡，匹配水下航行的减阻需求，导管内壁设置与螺旋桨叶尖适配的间隙限位结构，保证装配后螺旋桨转动无干涉；内置螺旋桨采用五叶大侧斜设计，通过曲面扫描完成桨叶的翼型截面放样，对桨叶根部与桨毂的连接位置做圆角过渡处理，还原真实船用螺旋桨的结构强度设计特征；转向连接基座采用异形壳体结构，通过多段拉伸、布尔运算完成内部传动通道的构建，基座外侧设置多组安装定位凸台，匹配船体安装位的固定需求；传动连接端采用锥面配合结构，设置键槽特征用于传递扭矩，还原动力输入段的装配结构。材质渲染阶段针对不同部件做区分设置：外部导流导管与转向基座赋予深绿色船用防护涂层材质，调整材质粗糙度模拟 marine 防腐漆的哑光质感，添加细微的颗粒纹理还原真实涂装的表面细节；螺旋桨部件赋予亮黄色警示防护材质，调整金属基底参数搭配表层防护漆的质感，区分桨叶与导管的视觉层次；背景搭配浅紫色六边形安装基准面，赋予半透明磨砂材质，清晰衬托装置的整体轮廓与安装定位关系。设计思路上围绕科考船的作业需求，将转向与推进功能集成于单一装置，缩减船体水下突出结构的航行阻力，模型严格遵循原始图纸的尺寸比例，各部件的装配间隙、连接结构均做还原，可用于船舶概念设计阶段的方案展示、装配干涉校验以及作业工况的可视化演示，为近岸小型科考船的动力系统选型提供直观的三维参考，模型完成整体装配校验后，各运动部件的转动行程、转向角度均符合原始设计的参数要求，能够直观呈现该型转向推进装置的工作形态与结构特点。
