起重机绞车卷扬机构三维设计模型

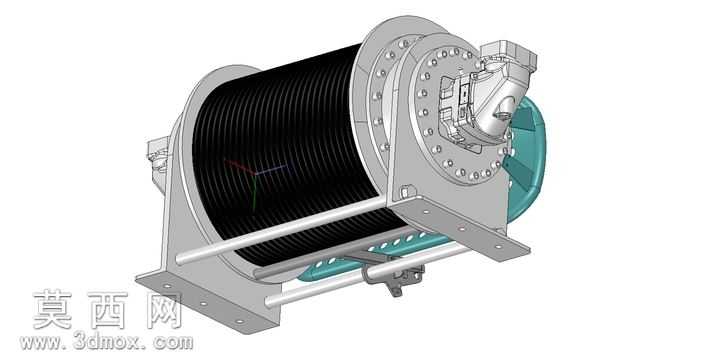

本模型为起重机配套的绞车卷扬组件，是30T转向节动臂起重机的核心作业部件，建模过程严格遵循起重机械设计规范，完整还原了绞车的全部结构细节。建模阶段从卷筒基体开始构建，首先绘制卷筒的多层缠绕绳槽结构，绳槽的螺距、槽深参数完全匹配大吨位起重钢丝绳的排布要求，避免钢丝绳作业时出现乱绳、咬绳问题；卷筒两侧的连接法兰采用阵列螺栓孔设计，每一处孔位的位置度、孔径参数都经过精准校准，保证与驱动端、支架端的装配精度。驱动端集成了制动与传动连接结构，模型完整还原了制动盘、连接端盖的细节，制动盘的散热筋结构、端盖的密封槽位都做了精细化建模，可直观呈现绞车的制动传动逻辑。支架部分采用L型安装支座设计，支座上的安装腰型孔、加强筋结构都完整复刻，腰型孔的设计可适配安装时的位置微调需求，加强筋的排布充分考虑了大吨位起吊时的结构受力，避免支架受载出现形变。卷筒下方的排绳导向组件也做了完整建模，导向杆、导向滑架的结构清晰，可直观展示钢丝绳收放时的导向限位原理。模型渲染阶段对不同部件做了材质区分，卷筒缠绕的钢丝绳部分采用深色金属材质模拟绳体质感，法兰、支架采用哑光结构钢材质，制动端的护罩采用青绿色工程漆面材质，驱动连接部分采用银灰色金属加工面质感，不同材质的区分让模型结构层次清晰，各部件的功能边界一目了然。设计过程中充分考虑了绞车的作业受力特性，所有承力部件的壁厚、连接结构尺寸都参考30T级起重设备的载荷要求设定，模型可用于起重设备的结构教学、装配模拟，也可作为大吨位起重机整机设计的子组件调用，帮助设计人员快速完成起重卷扬系统的方案搭建，减少重复建模的工作量，直观验证绞车与起重机臂架、转向节部分的装配匹配性。
