人体工学手持吹风机外观结构设计

　　日常家用及商用美发场景中，手持吹风机是高频使用的小型电器，其结构设计直接影响握持手感、出风效率与长期使用的疲劳度，本次呈现的手持吹风机结构方案，从实际使用场景的痛点出发完成整体构型。从结构布局来看，整机采用风筒与握把垂直的经典T型布局，但在握把区域做了贴合手掌自然弯曲弧度的指槽设计，区别于常规直筒握把，该构型在用户握持时，食指、中指、无名指与小拇指可分别嵌入对应凹槽，虎口区域贴合握把与风筒的过渡圆弧，长时间举持操作时，手腕无需额外施加调整力矩，可降低连续吹发15分钟以上的手部酸胀感。风筒部分采用短粗型腔体设计，相较于细长风筒，内部可容纳更大直径的风轮与加热组件，在相同功率输入下，可实现更大的出风量，同时缩短风程，

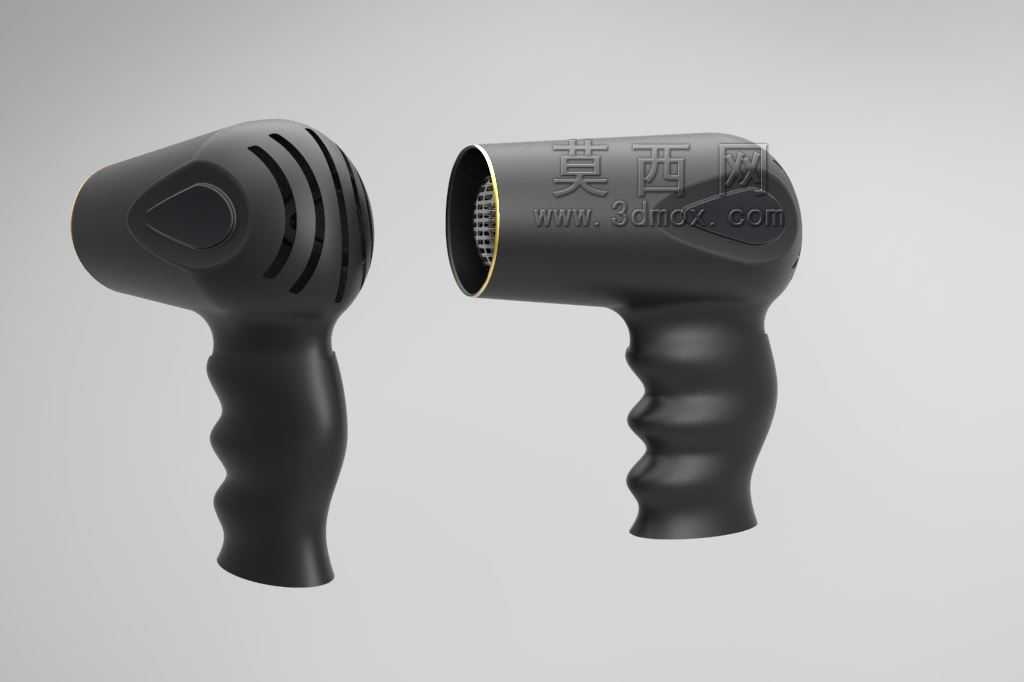

　　减少气流在腔体内的沿程阻力损失，风筒进风端设置在机身侧后方，也就是图中左侧展示的带格栅区域，格栅采用斜向长条开孔，开孔方向与风轮旋转切线方向匹配，可降低进风紊流产生的风噪，同时格栅间隙控制在5mm以内，可避免手指误触内部旋转部件，满足电器安全防护的基本要求。风筒出风端设置有金属防护网，网孔直径1.2mm，既可以阻挡内部加热丝碎屑飞出，也能避免头发被吸入腔体，出风端边缘做了1.5mm的圆角包边，避免使用过程中磕碰头皮造成划伤。控制按键设置在握把上方、风筒下侧的拇指操作区域，按键采用内凹式弧形设计，表面做防滑纹理，拇指无需大幅移动即可完成档位切换操作，按键的按压行程设置为1.2mm，按压力度控制在3N，既避免误触，

　　也不会因按压力度过大造成操作疲劳。从安装边界来看，整机最大外轮廓尺寸控制在长度180mm、风筒直径75mm、握把直径38mm的范围内，可适配市面上多数吹风机壁挂架、收纳盒的安装尺寸，握把底部预留有电源线出线口，出线口做了防弯折的橡胶护套，可承受超过10000次的弯折测试而不出现线芯断裂问题。内部结构上，风筒腔体与握把采用卡扣加超声焊接的连接方式，无需额外螺丝固定，既提升了装配效率，也保证了外壳的整体性与密封性，避免使用过程中水汽进入内部电路区域。加热组件支架采用耐高温PBT材质，可长期承受180℃的工作温度，风轮采用动平衡校准，偏心量控制在0.05mm以内，高速旋转时不会产生明显的整机振动。该结构方案可直接用于家用吹风机的开模生产，也可作为宠物吹水机、小型工业热风枪的结构参考，在调整加热功率与风轮参数后，可适配不同的使用场景需求。
