小型水平轴风力发电涡轮机组结构

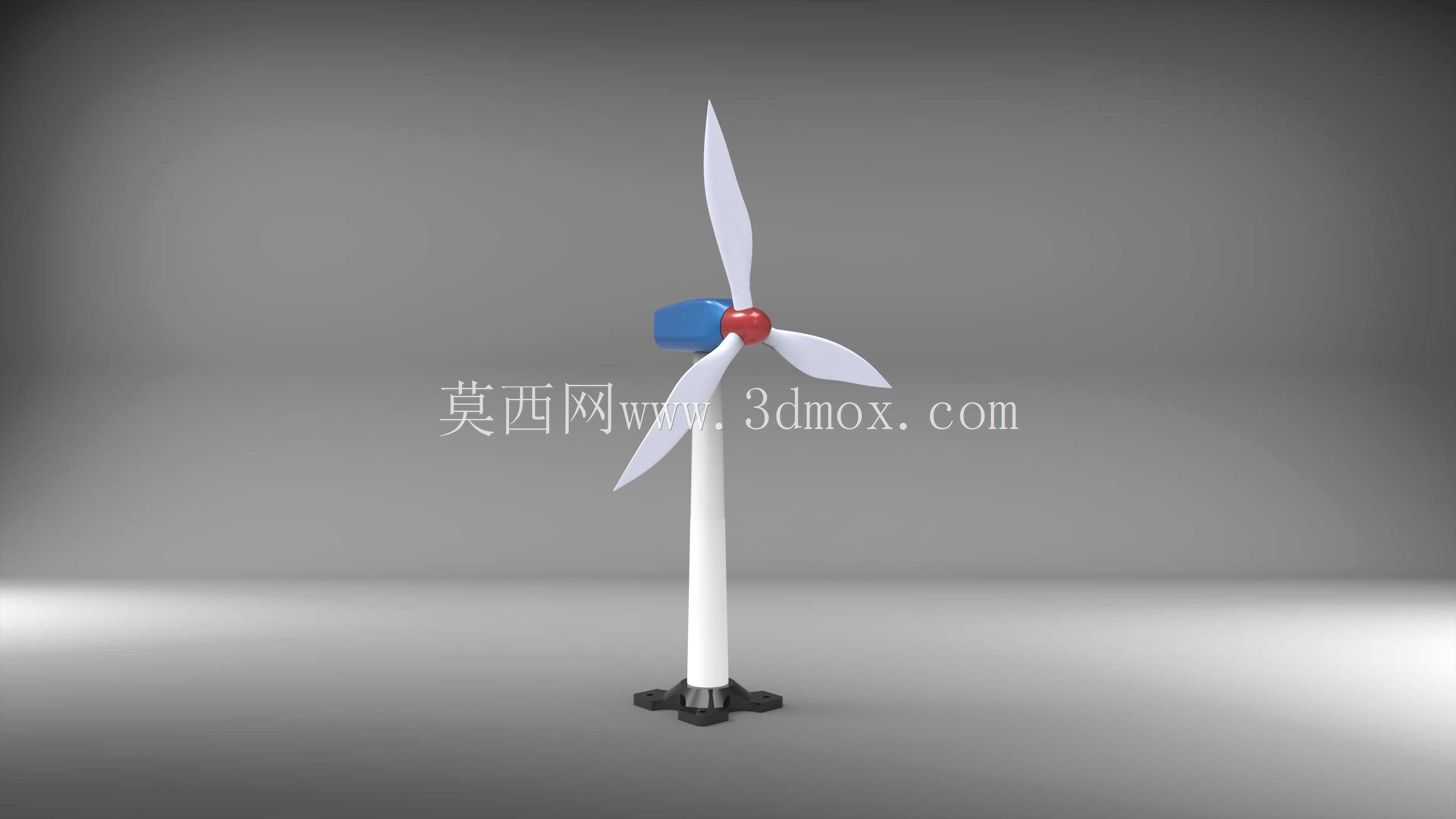

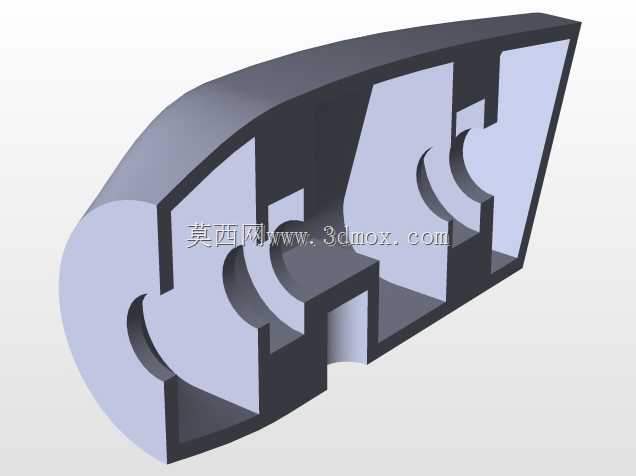

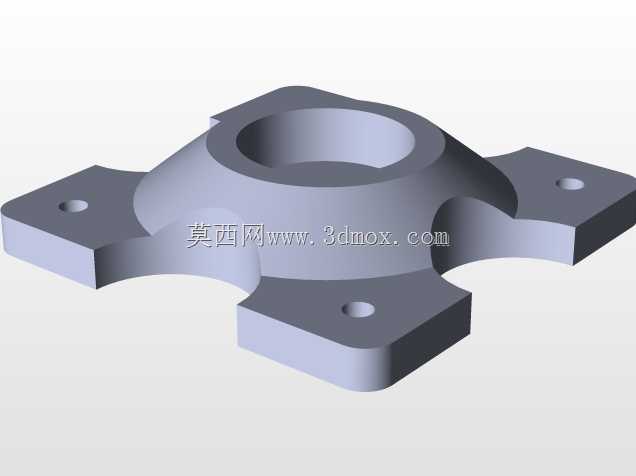

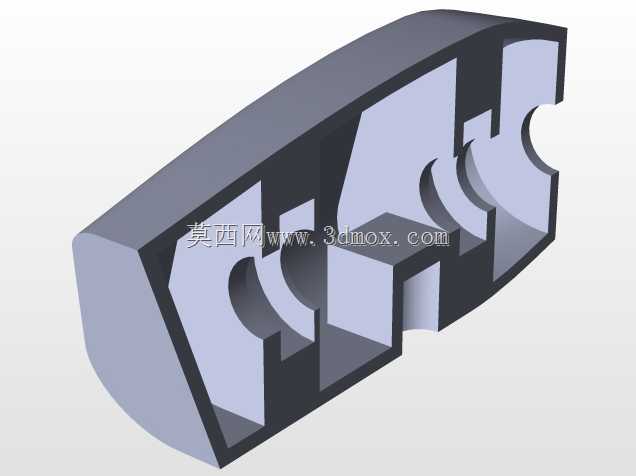

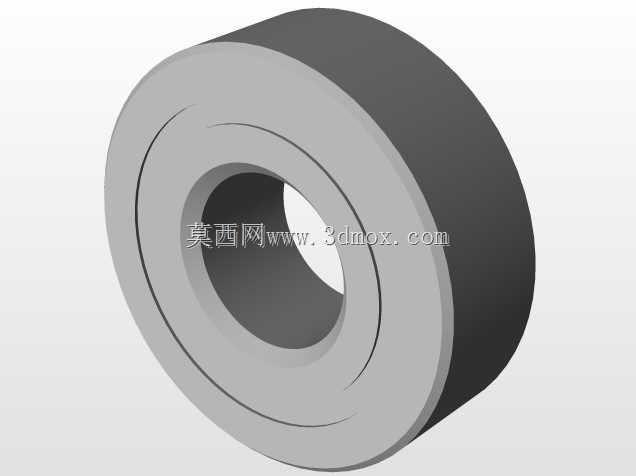

这款小型水平轴风力涡轮机的结构设计，主要面向分布式离网供电场景，可适配偏远山区户用供电、海岛小型基站供电、野外监测站点供电等多种应用场景，能够在年平均风速3m/s以上的区域稳定运行，将流经叶片的风能转化为可直接利用的电能，补充常规电网无法覆盖区域的电力缺口，也可作为分布式微网系统的清洁能源发电单元，搭配储能模块实现稳定电力输出。从结构设计逻辑来看，整体采用三段式模块化布局，底部为法兰式安装基座，预留了四个对称分布的螺栓安装孔，安装时可通过膨胀螺栓固定在混凝土基础上，也可搭配专用抱箍固定在预制杆塔顶部，基座与塔筒采用插接式配合加径向顶丝锁紧的结构，既保证了安装定位的便捷性，也能在后期维护时快速拆解更换上部组件。塔筒部分采用等径直管结构，在保证足够抗弯强度的前提下控制整体重量，降低安装时的吊装难度，塔筒内部预留了线缆穿行走线的空腔，可将发电机输出的线缆从塔筒内部引至底部电控单元，避免线缆长期暴露在户外环境中出现老化破损。上部机头部分采用流线型导流罩设计，能够降低风阻同时引导气流平顺流经叶片区域，叶片采用三叶片对称布局，翼型选用低风速启动性能优异的高升阻比翼型，在低风速条件下即可获得足够的启动转矩，带动发电机转子转动，叶片与轮毂的连接采用螺栓紧固结构，可根据不同区域的风资源特性调整叶片安装角，适配不同的额定风速区间。轮毂前端设置了红色整流帽，既可以降低轮毂处的气流紊流，也能在设备运行时起到明显的视觉警示作用，避免低空飞行物或者周边人员误触运行中的叶片。在实际建模过程中，所有配合面均按照实际加工公差预留了装配间隙，转动部位的结构参考了实际小型风电设备的密封设计，可阻挡户外雨水、沙尘进入发电机腔体，延长设备的户外使用寿命。整体结构的安装边界充分考虑了小型场景的安装限制，整体高度控制在适合户用及小型站点安装的区间，叶片旋转直径也做了适配性优化，不需要过大的安装净空即可完成部署，同时整体重心沿塔筒轴线垂直分布，降低了强风条件下的倾覆力矩，提升了设备运行的结构稳定性。
