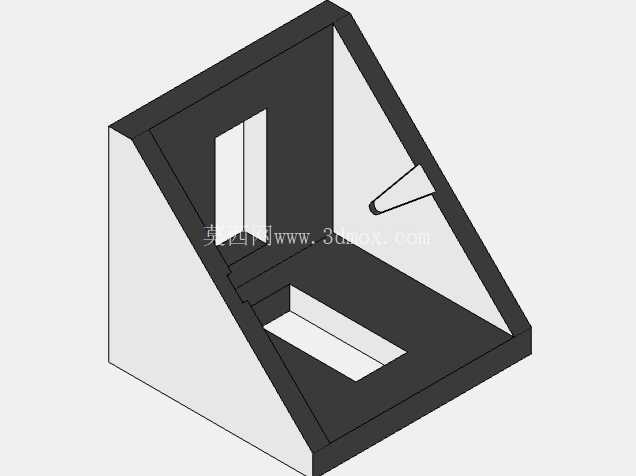

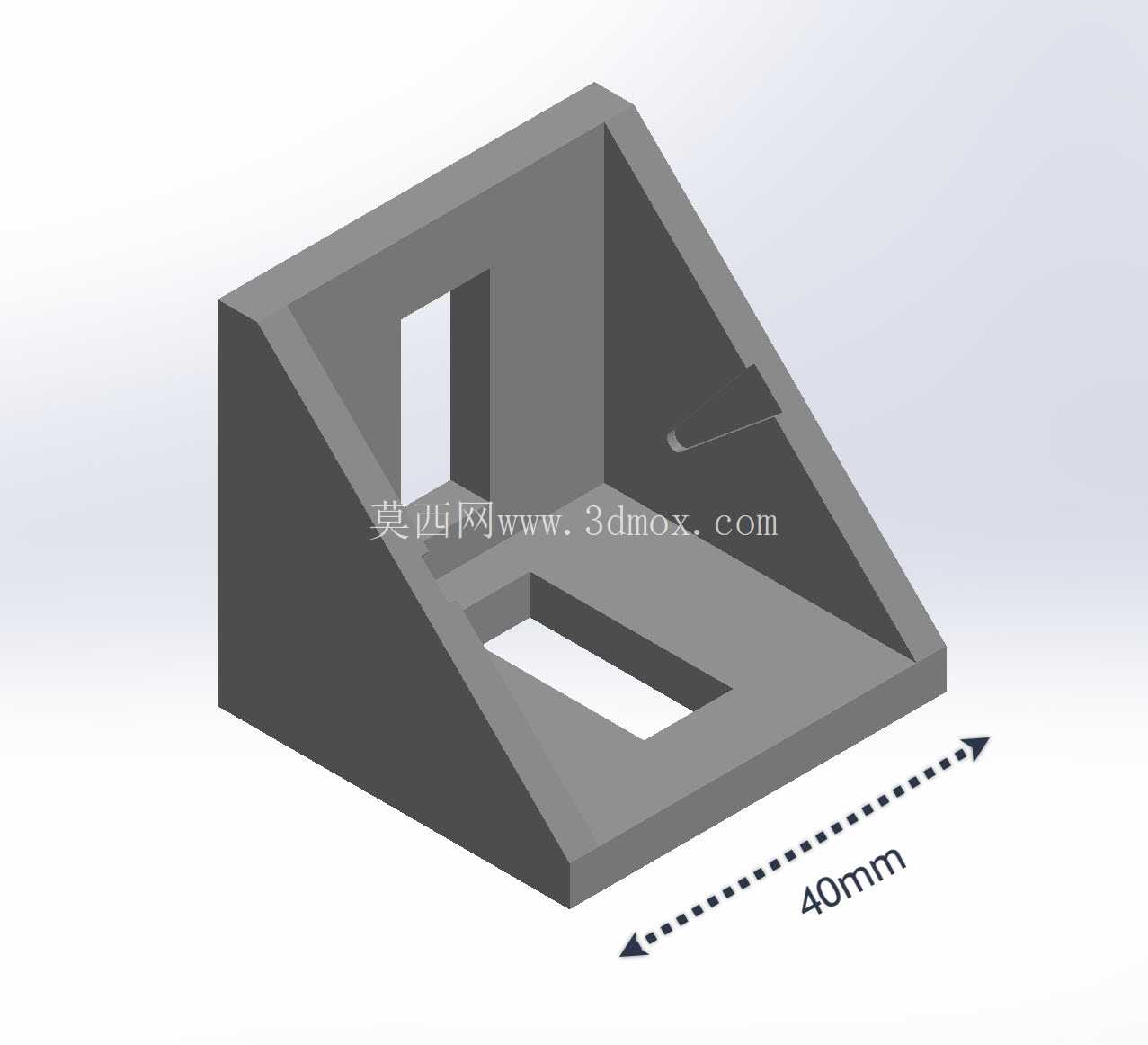

工业级通用直角安装固定支撑构件

该支撑构件主要面向工业设备机架搭建、生产线工位辅具安装、小型设备机脚固定等场景使用，可作为铝型材框架的角部加强件、钣金柜体的连接支撑、输送线侧边护栏的固定支座使用，在轻工生产线、电子组装工位、小型仓储货架搭建场景中适配性较强，能够替代传统焊接角码实现无焊快速装配，降低现场安装的动火作业需求，适配多类需要直角连接固定的装配场景。构件整体采用直角弯折结构设计，两个安装面的平面度公差控制在0.1mm以内，保证安装后与被连接件的贴合度，避免出现安装间隙导致的连接松动问题；每个安装面预留对应规格的安装孔位，孔位做沉头处理，安装后螺栓头可完全沉入构件平面内，不会出现凸起干涉相邻部件装配的问题，孔位间距按照通用工业安装模数设计，可直接适配市面常用规格的工业铝型材、标准钣金件的安装孔距，无需二次打孔加工即可完成装配。设计阶段优先考虑安装边界的通用性，构件整体外轮廓尺寸控制在常规安装空间范围内，两个安装边的长度按照常用连接受力需求设定，既不会因为尺寸过大占用过多安装空间，也不会因为支撑边过短导致连接强度不足；弯折处采用圆弧过渡处理，避免应力集中导致的构件受力断裂问题，过渡圆弧半径按照板材厚度的1.5倍设定，兼顾弯折工艺可行性与结构强度需求，构件的安装面边缘做倒角处理，去除加工毛刺，避免安装过程中划伤操作人员或损坏相邻部件的表面涂层。从受力角度设计时，针对常规静态支撑场景的载荷需求，构件的板材厚度按照额定支撑载荷的1.5倍安全系数选取，可满足常规静态下的垂直与水平方向受力需求，在设备运行产生小幅振动的场景下，配合防松垫圈使用即可保持连接稳定性，不会出现长期使用后连接移位的问题。构件的安装适配性较强，既可以配合螺栓螺母实现两个型材件的直角连接，也可以通过自攻螺丝直接固定在木质、钣金类基材上作为支撑支座使用，在非标自动化设备的改造场景中，可快速完成辅件的加装固定，无需对原有设备结构做大规模改动，缩短现场改造的施工周期。在实际选型使用时，需要注意核对安装面的孔位尺寸与被连接件的孔位是否匹配，确认构件的整体厚度是否满足安装空间的间隙要求，若用于有动态载荷的场景，可根据实际受力大小选择对应加厚规格的构件，保证连接结构的长期可靠性。该类支撑构件的三维建模过程中，重点还原了弯折处的过渡特征、沉头孔的深度参数、安装面的平面度细节，可直接用于装配模拟、干涉检查等设计环节，帮助设计人员在方案阶段提前验证安装可行性，减少现场装配时出现的尺寸不匹配、干涉等问题。
