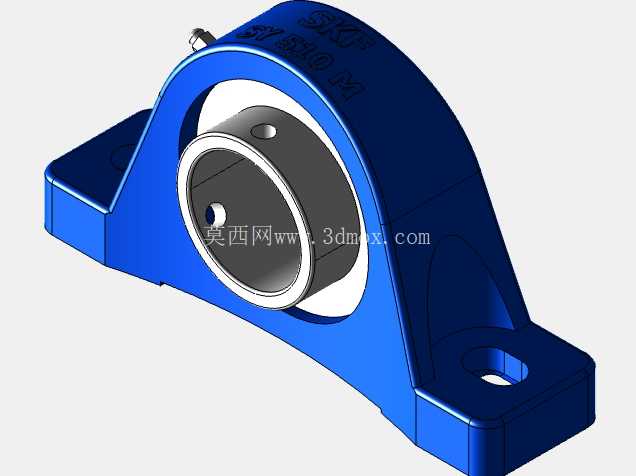

SKF立式带座外球面轴承单元结构设计

在各类工业传动系统、输送设备、农业机械、轻工生产线的旋转支撑环节，带座外球面轴承是应用频次极高的支撑部件，本次呈现的SY系列立式带座轴承单元，正是针对中低速重载、安装对中存在一定偏差的工况设计的一体式支撑组件。从实际工程应用来看，这类轴承座常被用在汽车冲压生产线的辊道输送段、皮带机传动滚筒两端、风机叶轮支撑端、食品包装线的主动从动辊轴位置，相比分体式轴承与座的组合，一体式铸造成型的座体能大幅减少现场安装的对中工作量，同时自带的密封结构能适配多粉尘、有少量切削液飞溅的车间环境。

从结构设计逻辑来看，该单元采用立式菱形安装脚的结构，两个安装螺栓孔分布在座体两侧的延伸支脚上，安装面为平整的机加工面，能直接贴合设备安装基板完成固定，不需要额外加工定位止口，适配现场安装时的孔位微调需求。座体本身采用灰铸铁铸造成型后做时效处理，消除铸造内应力，避免长期承载后出现形变偏移，座体的轴承容纳腔为球面结构，和外球面轴承的外圈球面配合，能自动补偿轴安装时产生的角度偏差，最大补偿角度可达2度左右，这对于长轴传动、安装基座加工精度有限的场景非常实用，能避免轴承因别劲出现的早期磨损、发热抱死问题。

轴承部分采用外球面深沟球结构，内圈延伸出一侧，带有顶丝锁紧结构，安装时将轴穿入内圈孔后，拧紧内圈上的两个紧定螺钉，就能实现轴承和轴的轴向与周向固定，不需要额外加工轴肩、锁紧螺母等结构，大幅简化轴的加工工序。轴承内置的双唇密封圈结合外侧的铸铁端盖，能有效阻挡外界粉尘、水汽进入轴承滚道，同时锁住内部的润滑脂，正常工况下一次注脂可满足长时间运行需求，减少日常维护的工作量。

从安装边界尺寸来看，这类SY510系列的轴承座，中心高是选型时的核心参数，直接决定了轴的安装高度，两个安装孔的中心距、安装孔的孔径对应适配的螺栓规格，轴承内孔直径匹配对应直径的光轴，安装时需要注意座体安装面的平面度误差不超过0.1mm，避免锁紧安装螺栓后座体出现形变挤压轴承外圈。座体的加强筋结构从轴承腔位置延伸到两侧安装脚，在承受径向载荷时能将力均匀分散到整个安装面，避免应力集中在座体和轴承腔的连接位置，相比无加强筋的轻型轴承座，承载能力提升40%左右，能应对一定的冲击载荷工况。

在实际选型应用中，这类带座轴承需要根据轴的转速、径向载荷大小、是否存在轴向窜动来确认具体型号，立式座的结构更适合载荷方向垂直向下的场景，此时载荷能顺着座体加强筋直接传递到安装基础，受力路径最短，结构刚性最优。如果是存在轴向载荷的工况，需要在轴承座一侧增加轴向定位挡圈，避免轴承内圈和轴出现轴向窜动。建模过程中需要重点还原球面配合的尺寸公差，座体球面的直径公差、轴承外圈球面的公差需要满足互换性要求，安装脚的螺栓孔需要预留足够的螺栓穿入间隙，座体的拔模角度、铸造圆角都要符合实际铸造工艺要求，避免出现无法脱模、应力集中的结构问题，所有机加工面的粗糙度要求也要在模型特征中有所体现，方便后续出工程图时直接标注加工要求。
