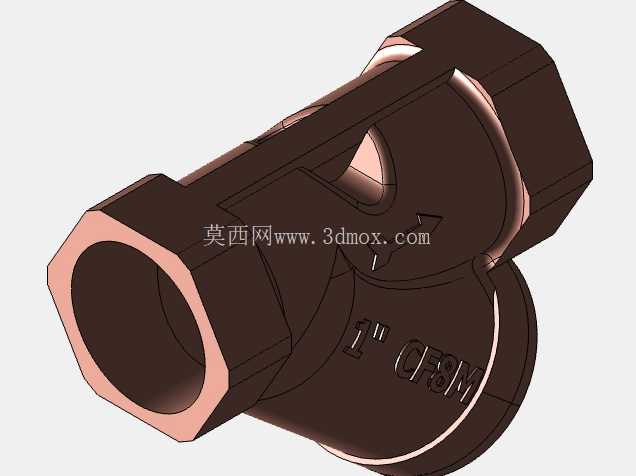

1寸不锈钢Y型内螺纹过滤阀结构

　　在民用给排水、化工流体输送、暖通空调循环水、小型液压动力回路的管路布设中，Y型过滤器是承担管路杂质拦截、保护后端精密阀件与设备的核心通用配件，这款1寸规格的不锈钢Y型过滤结构，正是针对中小通径管路的过滤需求设计的常用款型。从实际工程选型角度看，该款过滤件采用Y型斜置滤腔结构，相比直通式过滤结构，流体经过滤层时的流向折角更小，局部流阻损失更低，在同等通径下可承载更高的瞬时流量，同时斜置的滤腔设计也为滤篮预留了足够的容污空间，能有效延长日常运维的清污周期，减少管路停机维护的频次。

　　主体材质选用CF8M级不锈钢，也就是常说的316不锈钢铸件，相比普通304材质，其对弱酸弱碱工况、含氯离子的流体介质耐受能力更强，可适配饮用水输送、轻度腐蚀化工介质、船舶管路、食品级流体输送等多类场景，铸件本体的壁厚均匀性经过结构校核，可承受常规1.6MPa级别的管路工作压力，满足绝大多数民用与常规工业低压管路的承压要求。连接端采用标准内螺纹结构，适配1寸规格的通用外螺纹管端，安装时无需额外焊接法兰，直接通过管螺纹缠绕生料带或密封胶即可完成对接，安装操作门槛低，适合狭小空间内的管路布设，也方便后期拆卸清理滤篮时的操作。

　　结构设计上，滤腔与主流道采用一体化铸造成型，减少了额外连接接缝带来的泄漏风险，滤腔下端的密封端盖采用六角外形设计，使用普通活动扳手即可完成拆卸，无需专用工具，运维便利性较好；本体上铸有流向标识箭头，安装时可直观判断介质流向，避免装反导致过滤失效、滤篮被流体冲损的问题，本体上的规格与材质标识采用铸造成型，长期使用不会因流体冲刷、环境腐蚀出现标识模糊的问题，方便后期管路巡检时的配件识别与更换。

　　从安装边界来看，该款过滤件的轴向长度、Y型分支的垂直高度都适配1寸通径管路的常规安装空间，安装时只需在滤腔下端预留出足够的端盖拆卸空间即可，无需额外调整周边管路的排布间距；主流道两端的同轴度经过结构校验，安装后不会出现管路别劲、密封面受力不均导致的渗漏问题。在实际工况应用中，这类Y型过滤器通常安装在减压阀、泄压阀、电磁阀、流量计等精密管路配件的前端，拦截流体中携带的焊渣、铁锈、砂石、密封带残段等固体杂质，避免杂质进入精密配件内部造成密封面划伤、阀芯卡滞、流道堵塞等故障，有效提升整套管路系统的运行稳定性，延长后端精密配件的使用寿命。建模过程中，对铸件的拔模斜度、螺纹的标准牙型、密封面的加工余量都做了符合实际加工工艺的还原，滤腔内部的滤篮安装定位台阶、端盖的密封槽结构都按照实际量产产品的尺寸做了参数化绘制，可直接用于管路系统的装配干涉校验、布管空间模拟，也可作为阀件选型时的结构参考，帮助设计人员提前预判安装过程中可能出现的空间冲突、密封匹配等问题，减少现场安装时的整改工作量。
