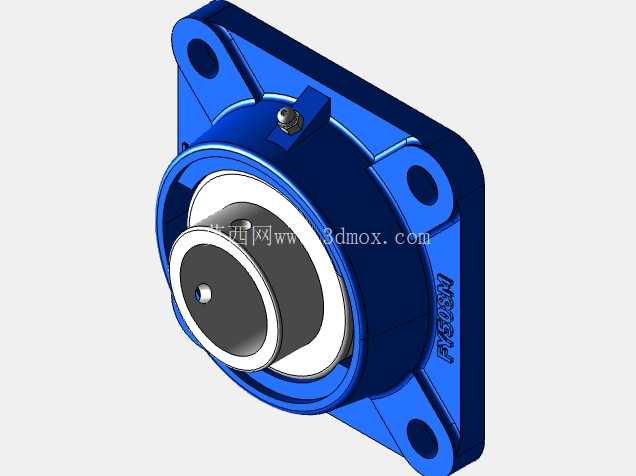

方形法兰带座外球面轴承单元结构

项目分类:轴承座 发布时间:2026-07-30 ID:1205719
  • 方形法兰带座外球面轴承单元结构

做传动结构设计快十二年,这类方形法兰带座外球面单元我经手选型、建模、出图的没有一百也有八十,最早在汽配冲压线的送料辊道上第一次接触这类部件,当时还踩过安装面平面度超差导致轴承早期失效的坑,后来慢慢摸透了这类部件的设计逻辑和应用边界。

先从实际应用场景说,这类带座轴承最常出现在长距离辊道输送、中小型设备的伸出轴支撑、农机的外露传动部位、轻工生产线的从动辊组里,尤其是安装面为垂直立面的工况,方形法兰的四个安装孔能提供更均匀的压紧力,相比菱形法兰座抗偏载能力更强,相比立式座不需要额外做安装支架的折弯支撑,直接贴装在设备侧壁、机架立板上就能完成固定,省了不少支架加工和装配的工时。我之前做一条汽车冲压件废料输送线的时候,全线三十多个从动辊端全用的这类方形座,当时对比过铸钢立式座加焊接支架的方案,整体装配工时少了近三分之一,后期维护换轴承的时候也不用拆整个支架,松掉安装螺栓就能把整个单元抽出来,对产线维保来说友好很多。

说回产品本身的功能特性,这个单元是把外球面球轴承和方形铸造轴承座集成到一起的组件,轴承本身的外圈是球面结构,和轴承座的凹球面配合能实现一定角度的自动调心,我实际测过常规FY系列的调心角度大概在2到3度之间,刚好能抵消安装面加工误差、机架焊接变形、长轴工作时的挠曲变形带来的轴系不同心问题,不用像深沟球轴承那样严格要求两端轴承座的同轴度,对加工精度一般的非标设备来说容错率很高。轴承顶部自带的注油嘴是直通式的,能直接连通轴承内部的滚道间隙,不用拆密封盖就能定期补锂基脂,在多粉尘、有少量切削液飞溅的冲压车间环境里,这种带注油结构的密封型轴承,正常维护下使用寿命能比不带注油的免维护款长一倍以上。轴承内圈是带顶丝锁紧的结构,轴插进去之后拧紧两个内六角顶丝就能把内圈和轴牢牢固定,不需要做轴肩、锁紧螺母这些轴向定位结构,光轴加工到h9公差就能直接装,对小批量非标设备的轴加工来说省了不少工序。

再讲设计思路,这类部件的建模首先要抓核心配合尺寸:轴承座的安装法兰是正方形结构,四个安装孔是沉头孔设计,适配对应规格的内六角圆柱头螺栓,沉头深度要刚好埋入螺栓头,避免突出的螺栓头和周边转动部件干涉;轴承座的球面腔要和轴承外圈的球面尺寸做间隙配合,间隙量控制在0.02到0.05毫米之间,既要保证调心时能灵活转动,又不能间隙过大导致运转时出现晃动。轴承内圈的顶丝孔位置要做对称分布,两个顶丝锁紧的时候要交替拧紧,避免顶丝单点受力导致轴偏斜,建模的时候要把顶丝头部的防滑齿结构做出来,实际装配的时候这圈齿能咬进轴的表面,防止设备正反转切换的时候内圈和轴出现相对打滑。轴承两侧的密封是双唇式橡胶密封,建模的时候要留出密封唇和内圈的接触余量,外层密封挡圈要高出轴承座端面2毫米左右,能挡住大部分飞溅的铁屑、粉尘,减少杂质进入滚道的概率。

最后说外形尺寸和安装边界,这个规格的轴承单元适配40毫米直径的光轴,法兰安装边的四个孔中心距是固定的行业标准尺寸,安装的时候要注意机架立板上的螺栓过孔要比螺栓直径大1到2毫米,方便安装的时候微调位置找正轴的同轴度;轴承座的轴向总厚度要提前算进轴系的轴向尺寸里,轴端伸出轴承内圈的长度不能超过内圈端面的10毫米,不然会和端盖或者外部连接件干涉。另外安装面的平面度要控制在0.1毫米以内,如果机架面是焊接后不加工的黑皮面,最好垫一层0.5毫米的薄橡胶垫再压紧,避免安装时轴承座受迫变形导致球面卡死,失去调心作用。我之前有个新手同事做设计的时候,把安装孔做成和螺栓同直径的铰制孔,结果现场安装的时候因为焊接变形,四个孔对不上,最后只能重新扩孔,耽误了三天的安装工期,这类细节在建模选型的时候一定要提前考虑到现场的装配公差,不能完全按理想的零公差状态做设计。
