集成鱼眼镜头与PIR传感器的ESP32摄像头外壳

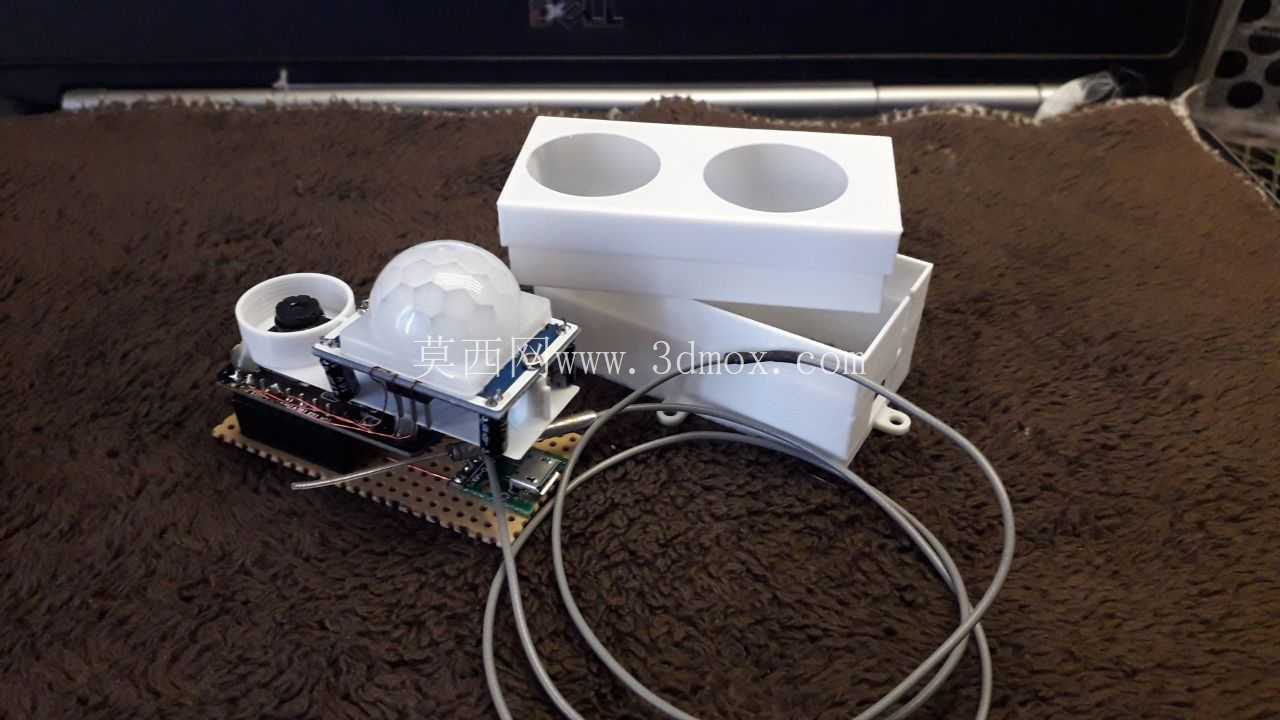

这款集成式外壳的设计初衷，是解决嵌入式视觉传感模组在零散部署时的防护与集成痛点，日常做小型智能感知节点开发时，经常遇到ESP32-CAM主板、鱼眼镜头、HC-SR501人体红外传感器三个部件零散固定、接线外露、防护等级不足的问题，尤其是在室内走廊、工位区域、小型仓储点位做被动人体触发视觉采集的场景下，零散组装的模组容易积灰、接线被拉扯松脱，镜头角度也容易因为固定不牢发生偏移，直接影响采集数据的有效性。

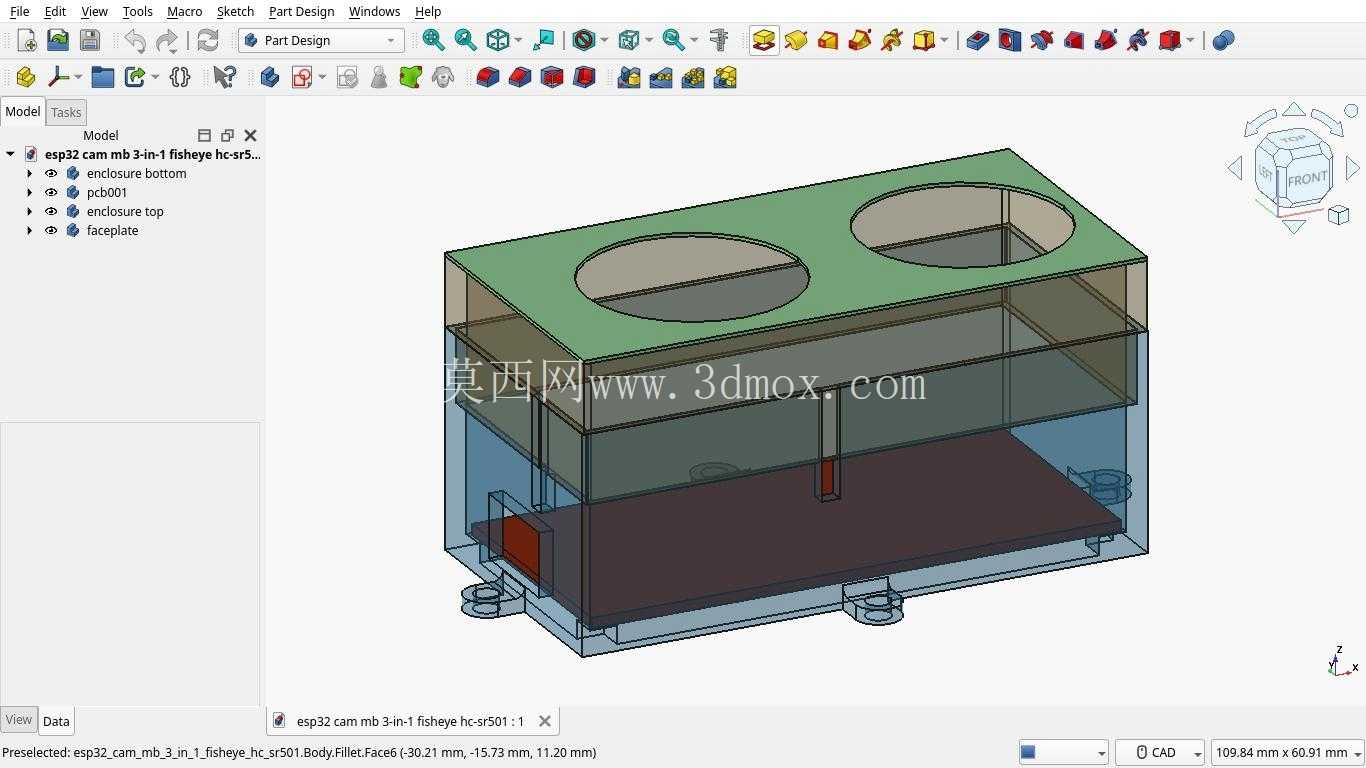

从结构设计逻辑来看，整个外壳采用上下分层扣合的结构，上层盖板预留两个精准对位的圆形开孔，分别对应三合一鱼眼镜头的视场角通光范围与PIR传感器的感应窗口，开孔边缘做了0.3mm的凸台限位，安装时镜头与传感器可以直接卡入凸台定位，不需要额外打胶固定，既保证镜头光轴与外壳安装面垂直，也避免传感器感应面被外壳结构遮挡导致探测角度缩水。下层腔体的尺寸完全匹配ESP32-CAM主板的安装孔位，腔体内部预留了1.2mm的走线槽空间，主板与PIR传感器之间的杜邦线可以完全收纳在槽内，不会因为上下盖扣合时压伤线芯造成供电或信号中断。

实际安装边界方面，外壳底部四个角预留了沉头安装孔，适配M2规格的自攻螺丝，可以直接固定在墙面、设备机架或者亚克力支架上，沉头孔的深度设计保证螺丝安装后不会突出外壳底面，放置在平面上时不会出现翘边问题。外壳侧壁预留了USB供电线的出线缺口，缺口位置做了圆角处理，避免长期使用时线材被硬胶边缘磨破绝缘层；同时腔体内部在PIR传感器对应的位置预留了2mm的间隙，保证传感器的热释电探头不会接触到外壳内壁，避免外壳本身的温度传导干扰传感器的探测灵敏度，毕竟HC-SR501是靠检测红外热辐射变化触发，接触硬质壳体很容易因为环境温度传导出现误触发。

从功能适配角度，这款外壳把三个独立功能的部件整合在同一个封闭腔体内，鱼眼镜头负责大视场角的图像采集，120度以上的视场角可以覆盖单点位的大范围区域，不需要额外加装云台调整角度；PIR传感器负责被动人体探测，在没有人员进入探测范围时，ESP32模组可以处于低功耗休眠状态，只有传感器触发后才启动摄像头采集画面，非常适合低功耗的长期监测点位使用，比如小型无人值守的设备间、办公室入口的人流记录点位，相比一直处于工作状态的摄像头模组，这种集成结构的功耗可以降低60%以上，用普通USB供电就可以长期稳定运行。

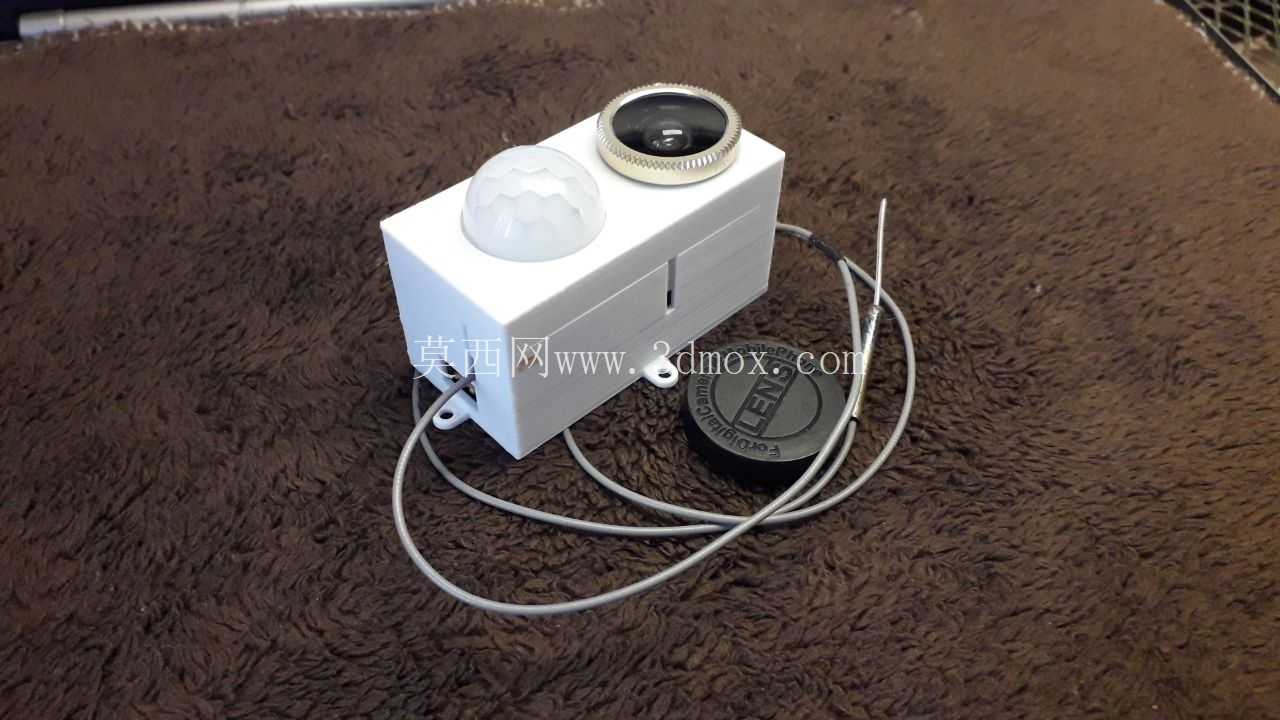

结构细节上，上下盖的扣合位置做了0.5mm的止口设计，扣合后缝隙均匀，日常环境下的浮尘不会直接进入腔体内部，不需要额外做密封胶圈就可以满足室内使用的防护需求；腔体内部主板位置预留了散热间隙，ESP32芯片工作时的热量可以通过上下盖的间隙自然对流散出，长时间连续工作不会出现因为积热导致的死机、画面卡顿问题。镜头开孔的尺寸刚好匹配常见的三合一鱼眼镜头外径，安装后镜头前端面与外壳上盖表面基本齐平，不会因为镜头突出容易被磕碰刮花，也不会因为开孔太深出现视场边缘被遮挡的暗角问题。

在实际项目选型时，这类集成外壳可以大幅减少现场组装的工作量，不需要单独为每个部件设计固定支架，也不用整理杂乱的外露接线，整个模组组装完成后就是一个独立的感知单元，不管是临时部署做点位测试，还是长期固定安装做常态化监测，都能保证结构的稳定性，不会因为现场的轻微碰撞、线材拉扯就出现部件移位、接线松脱的问题，对于做小型智能感知项目的结构开发来说，这类集成化的外壳设计可以直接跳过原型结构打样验证的环节，缩短项目的落地周期。
