ESP32-CAM磁吸式双部件机柜安装结构

　　这套磁吸式安装结构主要面向小型智能监控节点的机柜内嵌部署场景，适配ESP32-CAM-MB开发板的安装固定需求，解决传统螺丝固定在薄型机柜门板、弱电箱侧壁安装时拆装繁琐、对位不准的问题。日常运维中，这类带图像采集功能的嵌入式节点常部署在机房出入口、设备机柜内部、弱电间通道位置，需要定期调整拍摄角度、取出模块烧录程序，磁吸固定的方式可以大幅降低运维拆装的工作量，避免反复打孔破坏机柜板材的防护涂层。

　　设计阶段优先考虑了FDM3D打印的工艺适配性，整体壁厚控制在2mm以上，所有转角处做了R1.5的圆角过渡，避免打印过程中出现翘边、层间结合力不足的问题，打印参数适配常规桌面级FDM设备，采用0.4mm喷嘴、0.2mm层厚、PLA耗材即可完成制作，不需要额外添加支撑结构，打印完成后仅需简单去除毛边即可投入使用。结构预留了5mm×1mm规格圆形钕磁铁的安装槽位，槽位尺寸做了0.1mm的过盈配合余量，磁铁压入后不需要额外点胶固定，依靠材料本身的抱紧力即可防止磁铁脱落，磁吸面与安装基板表面齐平，闭合后整体缝隙控制在0.2mm以内，不会出现凸起剐蹭周边线缆的情况。

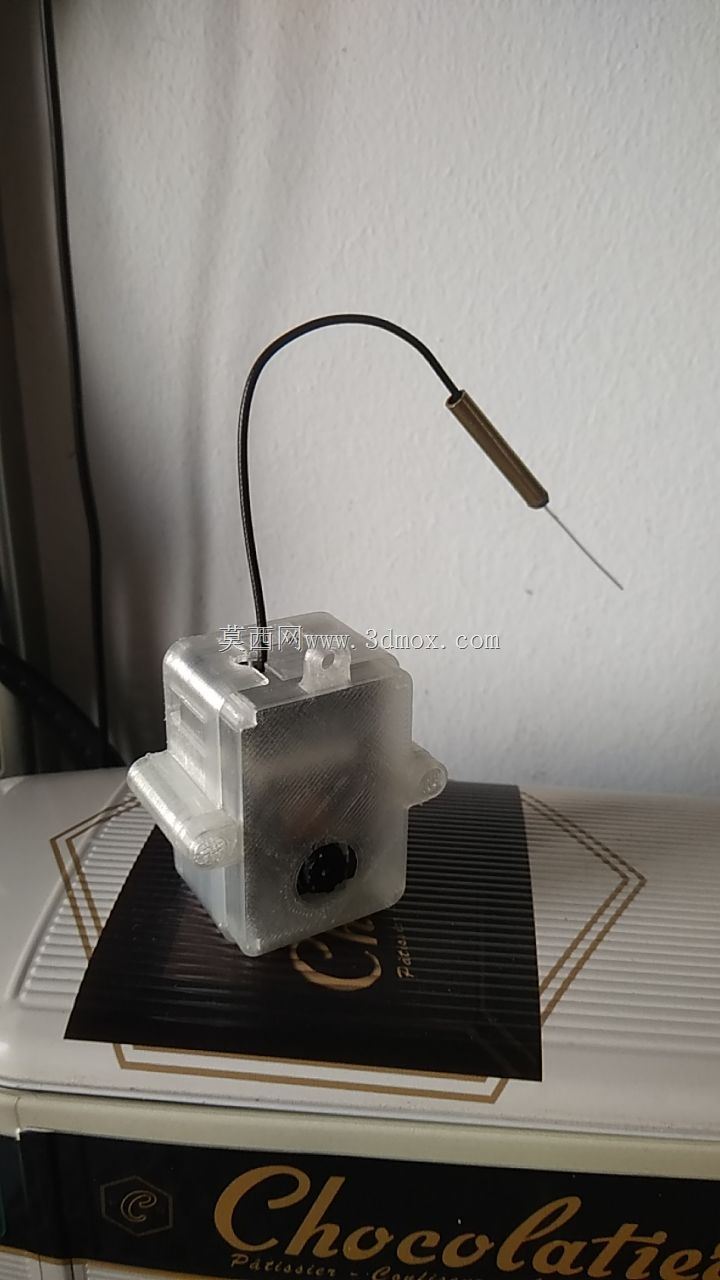

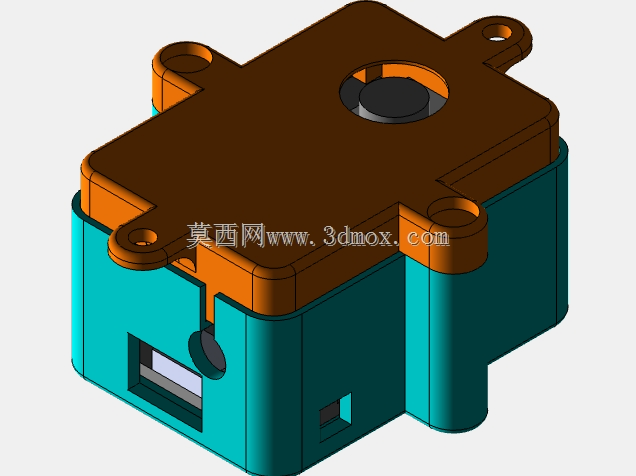

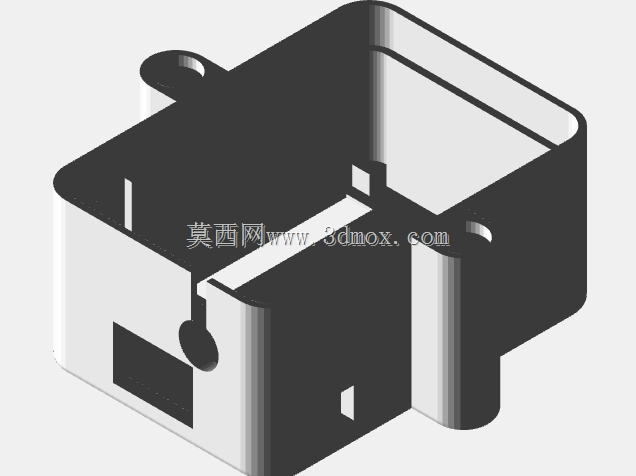

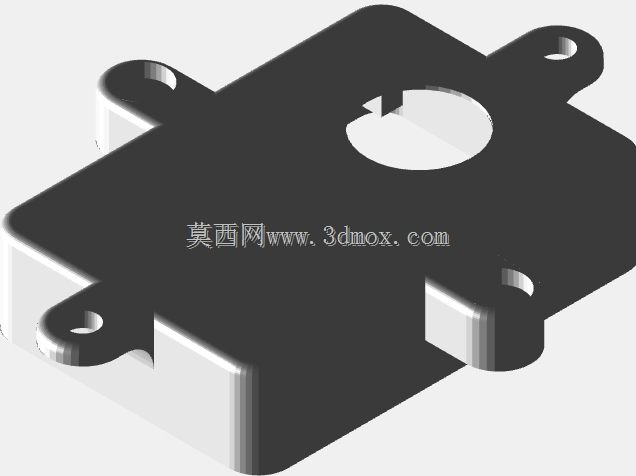

　　结构分为两个独立部件，分别对应模块固定端与机柜安装端：固定端部件完全贴合ESP32-CAM-MB开发板的外形轮廓，预留了摄像头镜头的对位开孔、USB烧录接口的避让缺口、外接天线的走线槽位，开发板放入后通过侧边的卡扣结构限位，不需要额外螺丝固定即可牢牢卡住，不会因为机柜振动出现模块松脱移位的情况；安装端部件可通过背胶或者两颗M3螺丝固定在机柜内壁或者门板内侧，两个部件对位后依靠磁铁吸力自动吸合，对位处做了锥形导向结构，即使安装时存在1mm以内的对位偏差，也能依靠磁力引导自动滑入正确位置，吸合后可提供足够的固定力，常规的机柜通风振动、开关门冲击都不会导致模块掉落。

　　安装边界方面，整套结构安装完成后突出安装面的高度仅为12mm，不会占用机柜内部过多的走线空间，适配厚度0.8mm-2mm的冷轧钢机柜板材、PVC弱电箱板材、亚克力门板等多种常见安装基材，磁铁的吸力在1mm厚冷轧钢板表面可达到8N以上，足够承载开发板加镜头模块的总重量。走线位置预留了3mm的过线缺口，外接电源线、串口线可以从侧边缺口引出，不会被夹在两个部件中间造成线材绝缘层破损。结构上还预留了1mm的间隙调整空间，如果需要调整摄像头的拍摄俯仰角度，可以在固定端与模块之间添加薄垫片微调，不需要重新打印整个结构。

　　实际使用场景中，这套结构不仅可以用于机柜内部的监控模块安装，也可以适配小型门禁节点、环境传感器模块的快速固定，磁吸分离的设计让模块的更换、调试、程序烧录都不需要借助工具，单手即可完成拆装，相比传统的扎带固定、螺丝固定方案，运维效率提升明显。结构设计时规避了常见的3D打印安装件易断裂、磁铁易脱落、对位不准的问题，所有受力位置都做了加厚处理，反复拆装50次以上不会出现卡扣断裂、结构变形的情况，PLA材质在-10℃到50℃的常规机房环境温度下可以长期稳定使用，不会出现材质软化导致固定失效的问题。
