7x20mm无芯电机微型离心水泵结构

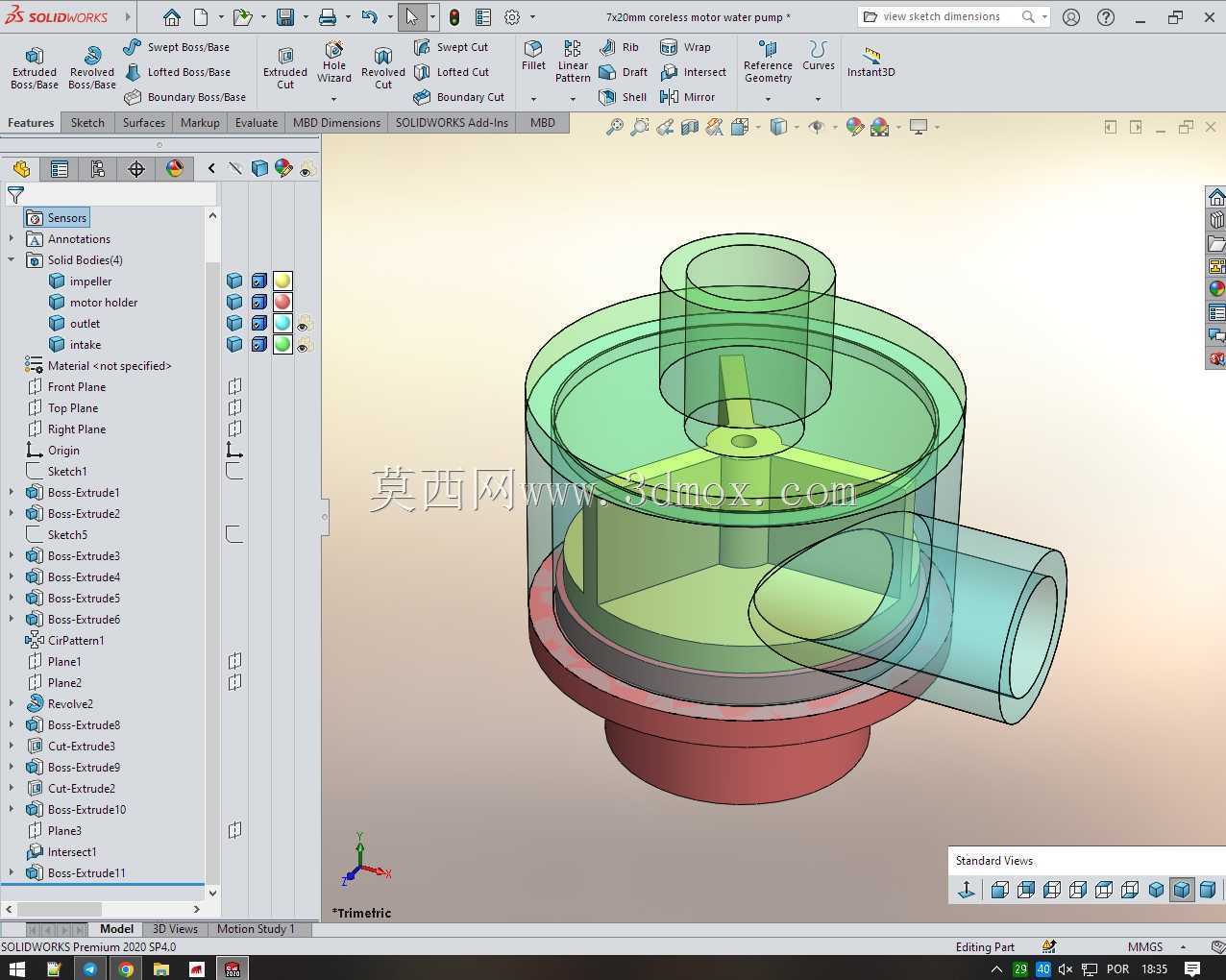

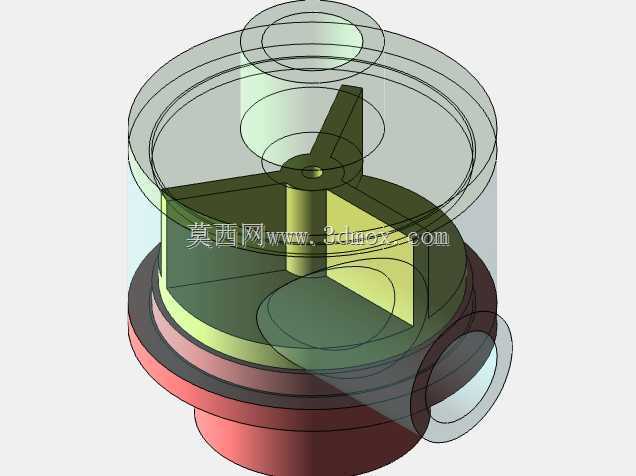

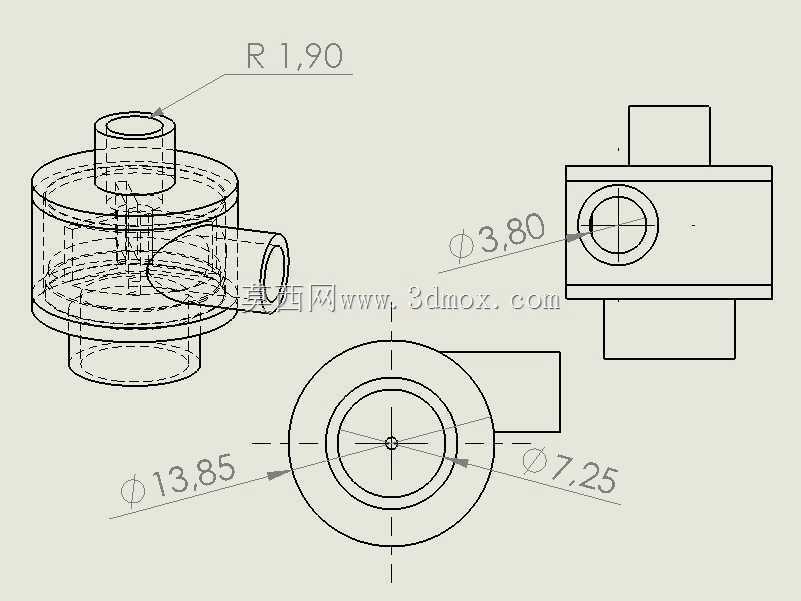

　　这款微型水泵采用无芯电机作为动力核心，整体径向尺寸控制在7mm区间，轴向总长度20mm，属于超小型流体输送部件，可嵌入到对安装空间有严苛限制的便携设备、微型实验装置、小型水冷循环系统中使用。从结构设计来看，泵体采用离心式叶轮布局，进水口沿泵体轴向顶部设置，出水口沿泵壳切向侧向引出，这种布局能在极小的腔体空间内最大化利用叶轮转动产生的离心力，在低电压供电工况下也能形成稳定的水柱输出，满足小流量流体输送的需求。泵壳采用半透明可视化结构设计，在实物验证阶段可以直接观察到叶轮转动状态、腔体内流体填充情况，便于快速排查气阻、叶轮卡滞等常见微型泵故障，降低调试阶段的拆检成本。叶轮采用三叶片直叶结构，叶片与泵腔内壁的间隙控制在0.1mm量级，

　　既可以避免转动过程中叶片与壳壁发生刮擦，又能尽可能减少间隙泄漏带来的效率损失，适配低扭矩的无芯电机输出特性，不会出现启动卡滞、负载过大烧损电机的问题。泵体底部设置有阶梯式安装基座，基座外径大于泵壳主体直径，安装时可通过基座端面定位，配合强力胶粘接即可完成固定，无需额外设计复杂的安装支架，适配3D打印快速制作的原型验证场景，打印时采用PLA材质，设置0.12mm层高即可保证泵腔内壁的表面粗糙度，减少流体流动阻力，0.4mm口径喷嘴即可完成所有部件打印，无需特殊打印参数或支撑结构，打印完成后仅需对配合面做简单修整，通过强力胶粘接即可完成泵体组装，无需额外紧固件。从实际应用场景来看，这类微型水泵可用于小型桌面水冷装置的循环动力、

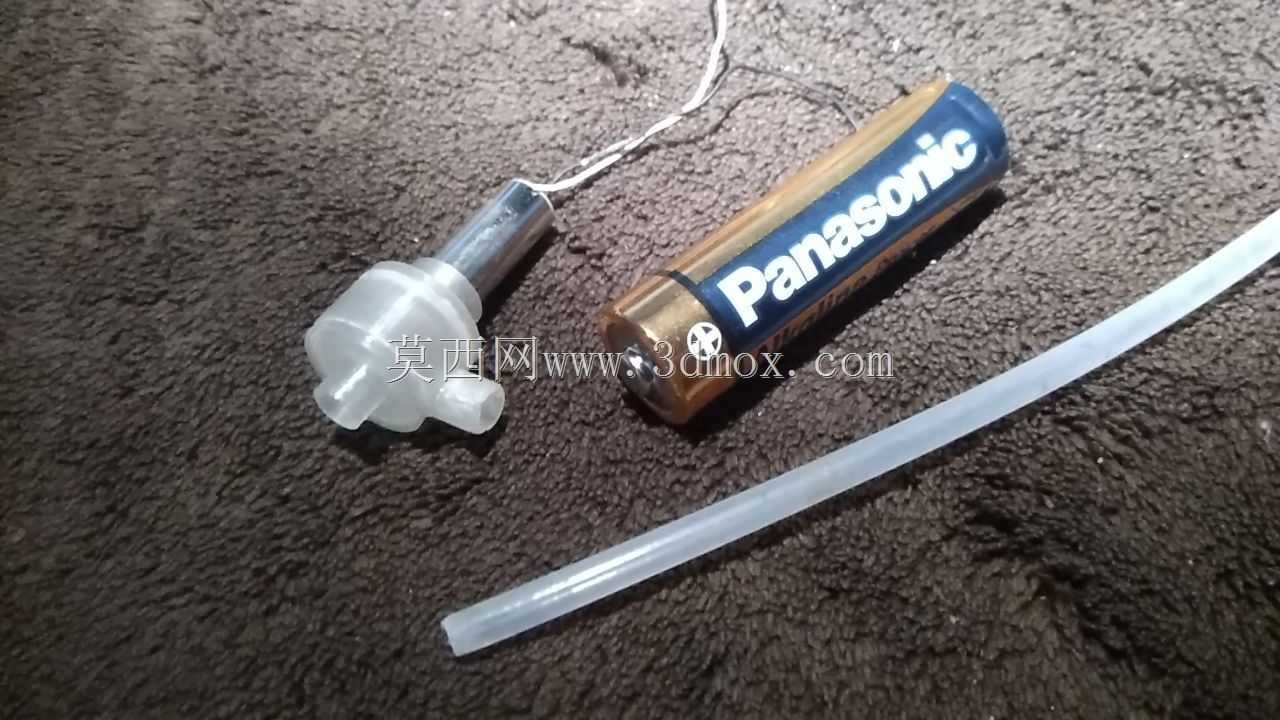

　　微型化学实验的试剂定量输送、便携加湿设备的流体泵送、小型仿生水景的动力单元，甚至可以嵌入到手工制作的微型模型场景中作为动态水景部件。由于采用无芯电机驱动，整体运转噪音远低于同尺寸有刷电机水泵，在对噪音有要求的近距离使用场景中具备明显优势，1.5V低压即可驱动的特性，也让它可以直接适配普通干电池、小型纽扣电池供电，无需复杂的驱动电路，降低了配套设备的电路设计难度。设计过程中充分考虑了快速原型制作的工艺特性，所有部件均为回转体或简单拉伸结构，不存在倒扣、深腔等难以打印的结构，打印完成后的装配工序仅需粘接和叶轮放入两个步骤，无需精密装配工装，普通爱好者也能完成组装调试。泵体的进出水口均采用标准圆柱接口，可直接匹配常用的微型硅胶软管，

　　无需额外设计转接头，管路连接时仅需将软管套在接口外壁即可实现密封，在低压输水工况下不会出现渗漏问题。叶轮与电机轴的配合采用直孔插接设计，配合间隙控制在0.05mm，既可以保证扭矩传递的可靠性，又能方便拆装维护，当叶轮出现磨损或损坏时可直接更换打印件，无需更换整个泵体。从流体性能来看，该结构在低转速下即可形成稳定的输出压力，虽然流量不大，但足以满足小流量循环、短距离输水的需求，且由于叶轮与泵腔的间隙控制合理，在低压工况下自吸性能表现良好，只需首次使用时在泵腔内注入少量引水即可正常抽水，无需额外加装引水装置。整体结构没有复杂的密封件设计，依靠泵体粘接面的紧密贴合实现静密封，动密封部位依靠叶轮转动时形成的流体压力膜实现密封，在低压输水场景下可长期稳定工作，不会出现明显的渗漏问题，大幅降低了微型泵的零件数量和组装难度，非常适合快速原型验证和小批量手工制作场景。
