适配ESP32 CAM模块的3D打印防护外壳结构

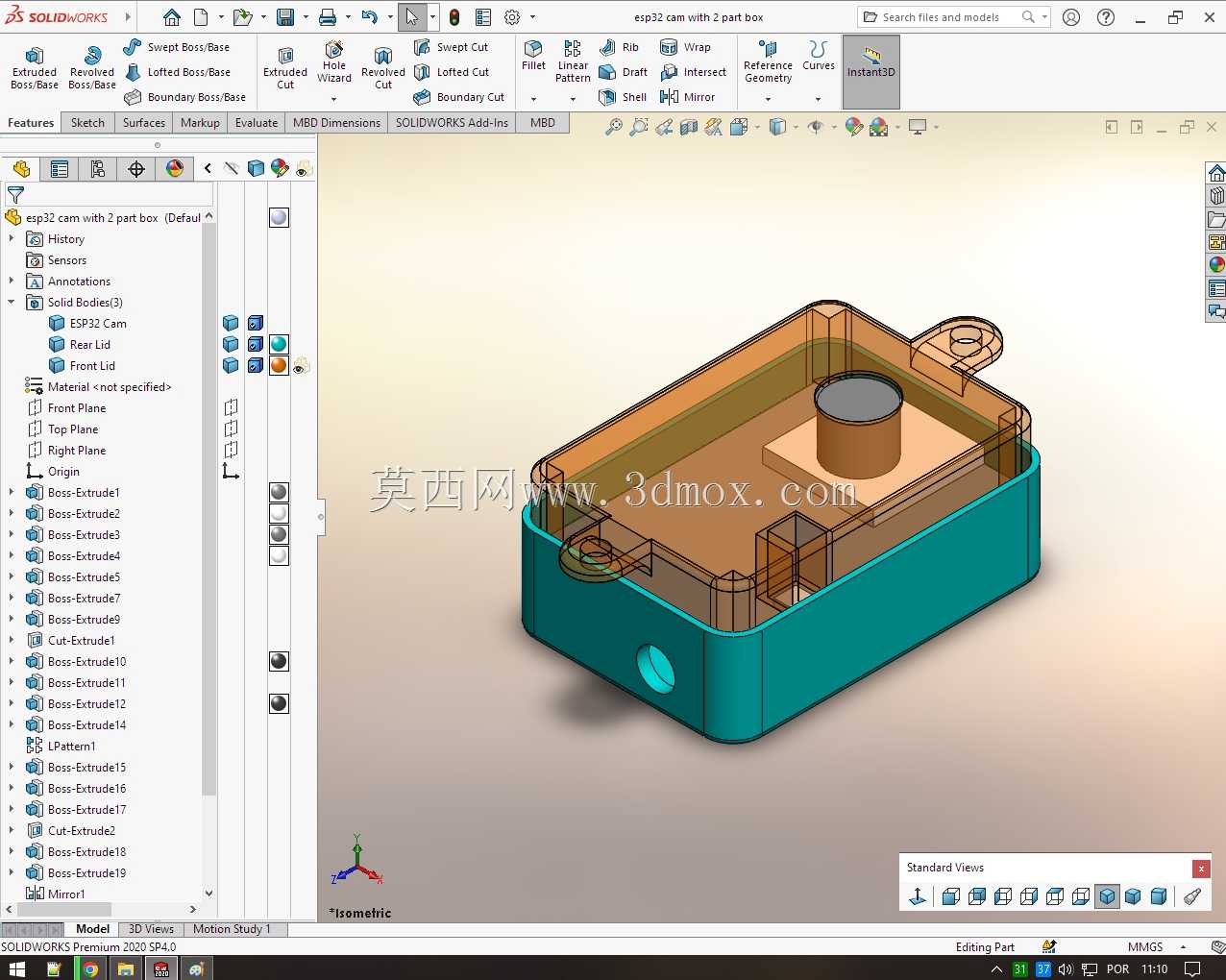

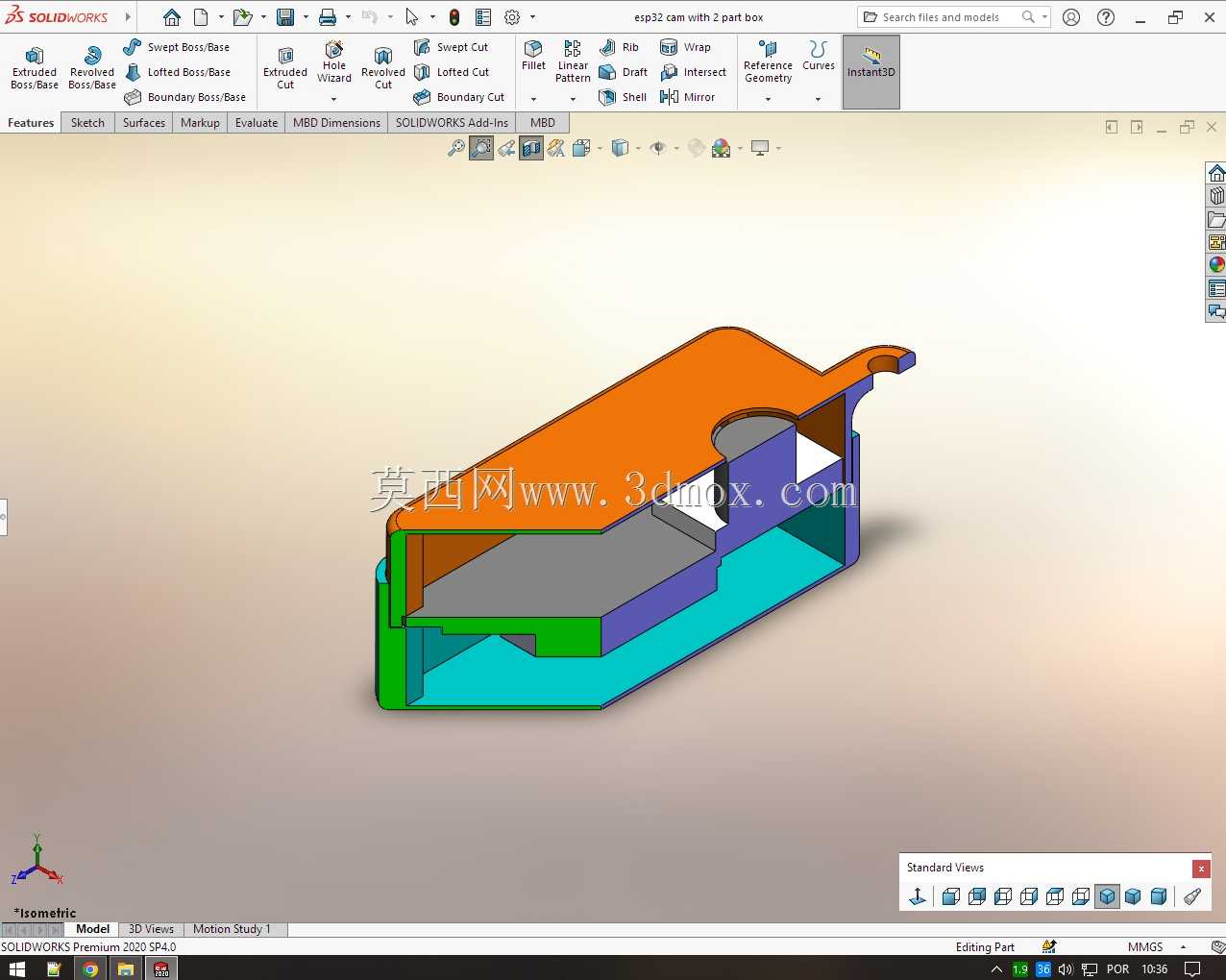

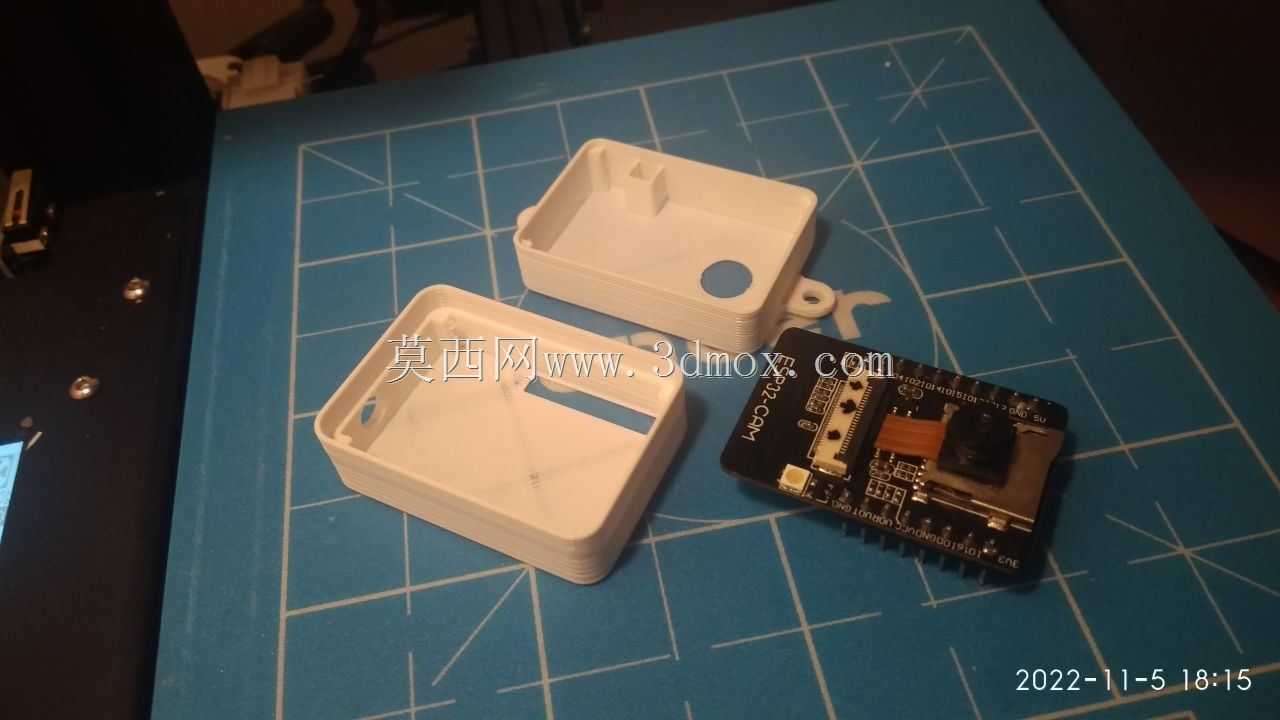

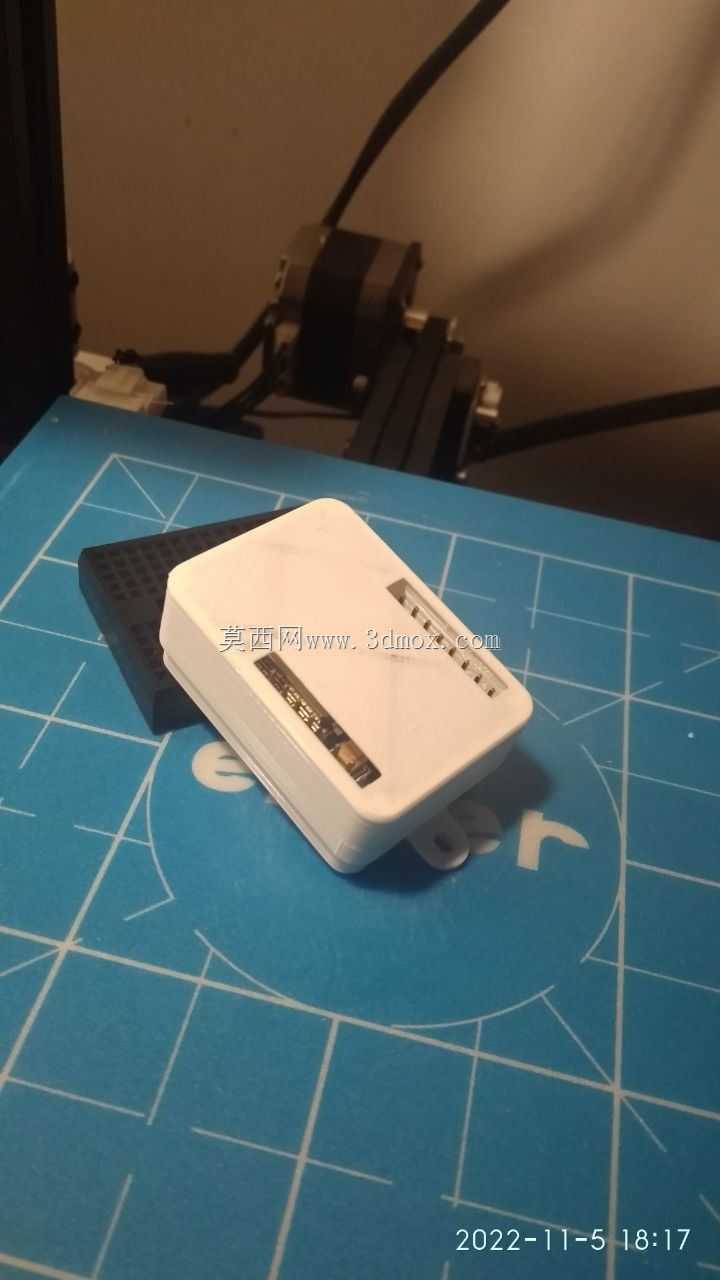

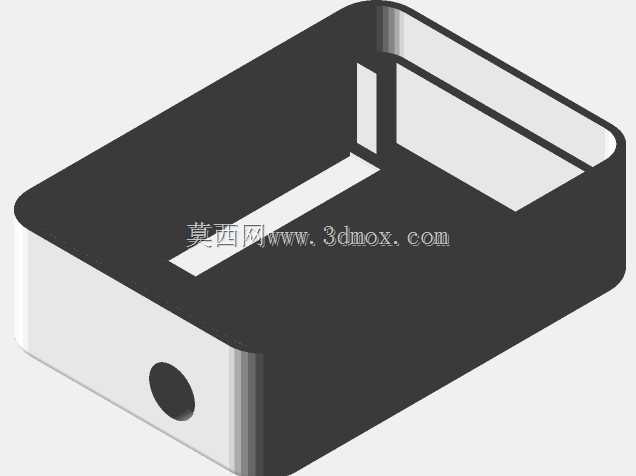

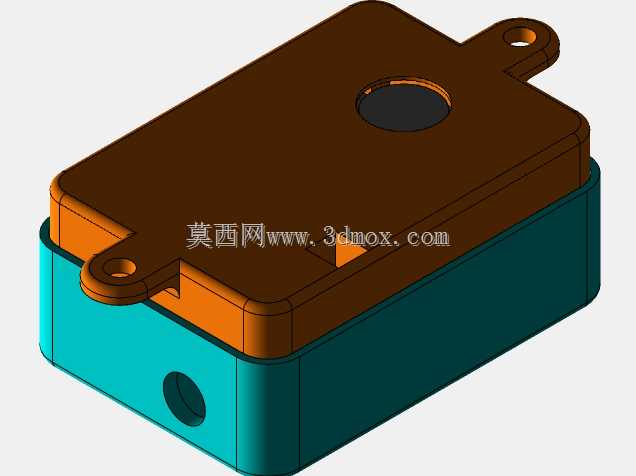

　　这款壳体是针对ESP32 CAM图像采集模块做的适配性防护结构，日常在嵌入式视觉验证、小型物联网图像采集节点、桌面级智能监控点位搭建这类场景里，裸露的模块板卡很容易被接线拉扯、桌面杂物磕碰，镜头表面也容易落灰或者被误触刮花，这个外壳就是为了解决这些实际使用中的痛点做的结构设计。从结构布局来看，壳体采用上下扣合的分体式设计，下半部分是承载主舱，深度刚好匹配ESP32 CAM板卡的元件高度，板卡放入后不会出现元件顶壳或者晃动旷量，舱内预留了对应板卡定位孔的限位柱，不需要额外打胶就能把板卡固定在舱内，避免运输或者使用过程中板卡移位导致镜头对位不准。上半部分做了半透明的可视区域设计，既可以直观看到板载指示灯的工作状态，

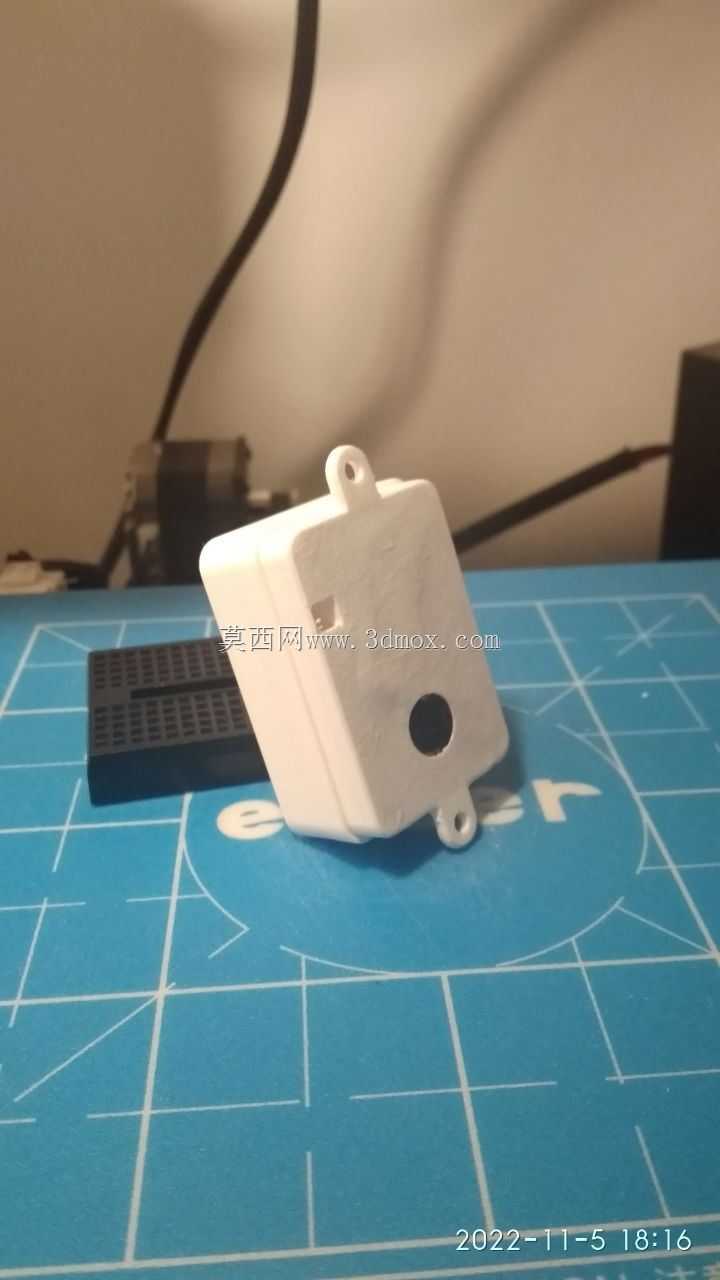

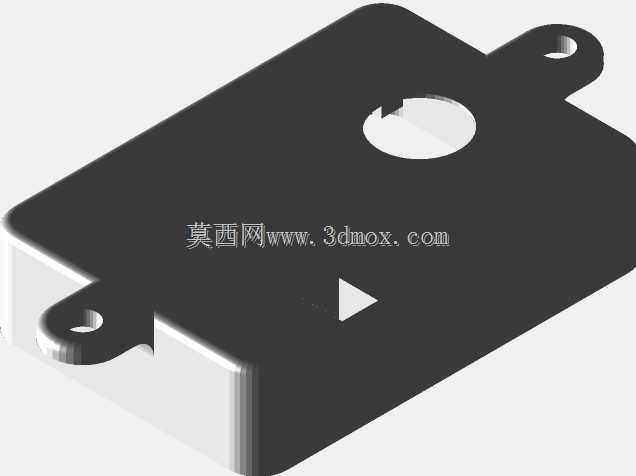

　　也不会遮挡WiFi天线的信号传输，毕竟ESP32的无线传输性能很容易被金属或者过厚的实心塑料遮挡，半薄壁的透光结构刚好平衡了防护性和信号穿透需求。壳体侧边预留了镜头的对位开孔，开孔边缘做了0.2mm的内凹台阶，刚好可以卡住镜头外圈，避免镜头和外壳之间出现缝隙进灰，同时这个台阶也能辅助镜头定位，装壳的时候不需要反复调整镜头和开孔的同轴度，板卡卡入限位柱之后镜头自然对准开孔中心。壳体一侧还做了带安装孔的延伸耳，两个安装孔的中心距做了通用化设计，既可以用M2螺丝固定在小型设备的机架上，也可以用扎带穿过安装孔绑定在型材支架、墙面走线槽这类非平面安装位上，适配不同的部署场景。在打印适配性上，整个壳体没有做大于45度的悬空结构，

　　不需要额外添加支撑就能直接打印，内壁的加强筋做了1.2mm的薄壁设计，既保证了壳体的结构强度，拿在手里不会轻易捏变形，也能减少打印耗材的用量，缩短打印耗时。壳体的扣合位置做了0.1mm的间隙配合公差，考虑到FDM打印的材料收缩率，PLA材料打印后上下壳可以轻松扣合，不会出现过紧扣不上或者过松容易脱落的问题，日常需要更换模块或者调整镜头焦距的时候，直接撬开扣位就能打开壳体，不需要借助额外工具。针对实际使用中的接线需求，壳体侧边预留了USB供电和串口调试的开槽，开槽位置刚好对应板卡的接口位置，插线的时候不会被壳体挡住，开槽边缘做了圆角过渡，避免插拔线材的时候刮破线材外皮。另外在壳体对应板载复位按键的位置做了薄壁凸点，不需要打开外壳，

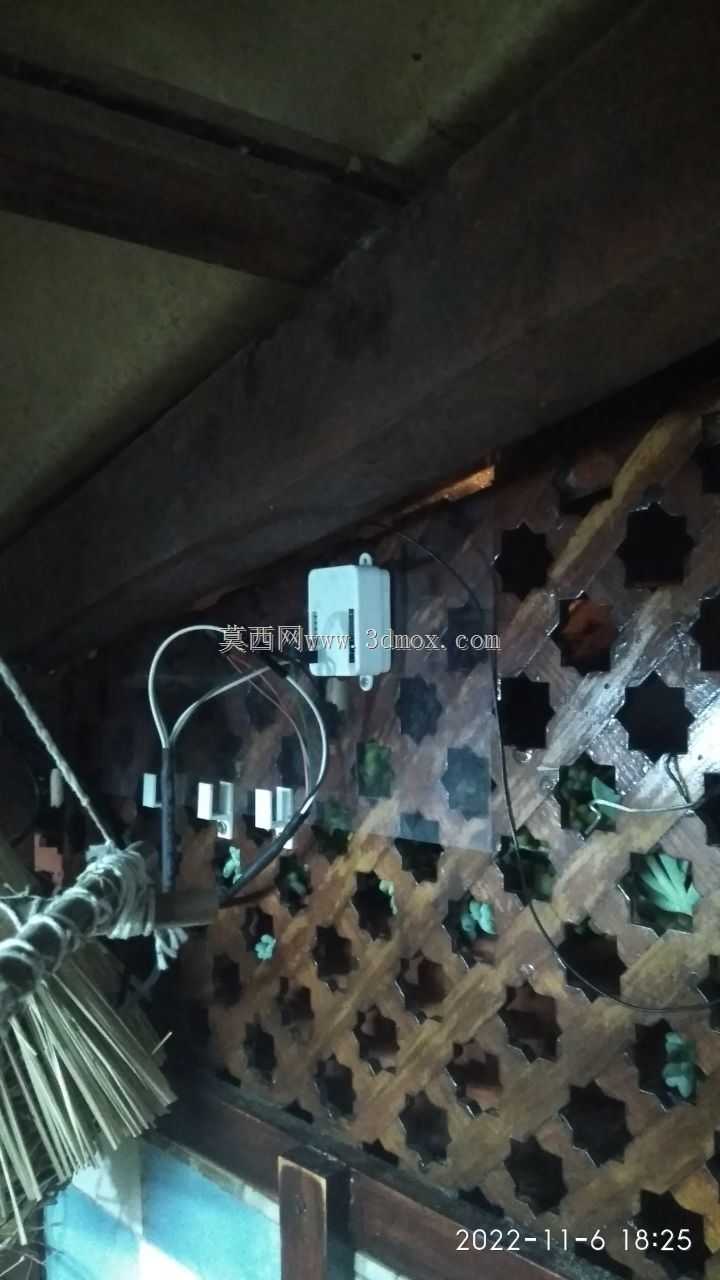

　　直接按压外壳对应位置就能触发复位按键，调试的时候不用反复拆壳，提升了使用便利性。从安装边界来看，整个壳体的外轮廓尺寸控制得非常紧凑，不会额外占用过多安装空间，在小型智能小车、桌面人脸识别验证装置、家用远程监控点位这类空间紧张的部署场景里，不会因为外壳体积过大出现和其他结构件干涉的问题。壳体底部还做了浅槽的防滑纹理，放在桌面使用的时候不会轻易被线材拉扯滑落，同时浅槽设计也不会影响底部的平整度，需要用双面胶固定在光滑表面的时候也能保证粘接牢固。整个结构没有多余的装饰性设计，所有结构特征都是围绕实际使用中的防护、安装、调试需求做的，没有为了外观增加不必要的打印难度，不管是个人爱好者做项目验证，还是小批量做嵌入式视觉节点的配套外壳，都能直接打印使用，不需要再做额外的结构修改。
