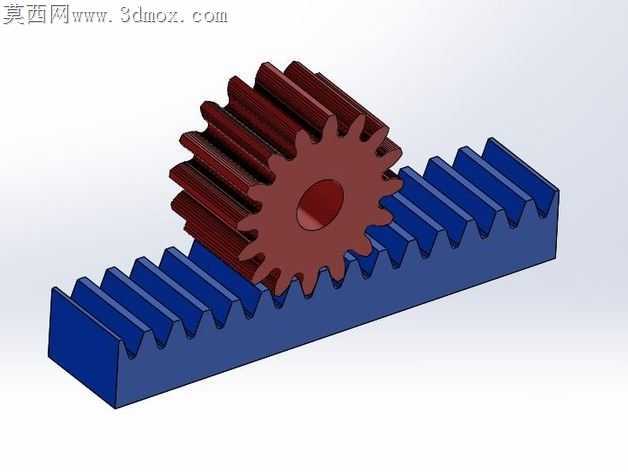

齿轮齿条啮合结构有限元分析仿真模型

重载传动场景下齿轮齿条的齿面接触疲劳、齿根弯曲断裂是最常见的失效形式，常规经验设计往往预留过大安全系数造成材料浪费，或是安全裕度不足导致服役寿命骤减，这套啮合副的仿真模型正是瞄准这一工程矛盾搭建。齿廓曲面的修形量没有照搬通用手册的经验值，而是结合线接触啮合的应力分布特征，在齿顶、齿根位置做了微米级的修缘处理，避免啮合切入、切出瞬间的刚性冲击，仿真过程中能清晰看到修形后齿面接触应力的峰值从齿棱位置转移到齿面中部，应力集中系数下降近三成。齿条的安装基准面做了平面度公差的仿真适配，模拟现场安装时0.02mm/m的平面度误差下，齿轮沿齿条长度方向移动时的啮合侧隙波动，不会出现局部卡滞或是侧隙过大引发的反向冲击。轮齿的网格划分特意在齿根圆角、齿面接触区域做了二次加密，远离啮合区的轮辐、齿条基体部分用较粗的网格过渡，既保证接触应力、弯曲应力的计算精度，又不会让整体计算量过于庞大，普通工程用工作站就能跑完完整的静力学仿真流程。材料参数的赋值没有停留在弹性模量、泊松比的基础层面，还加入了结构钢的屈服强度、疲劳寿命S-N曲线参数，能直接模拟5000N切向载荷下的齿面塑性变形风险，以及循环载荷下的疲劳寿命分布。齿轮内孔与传动轴的配合面做了过盈装配的应力仿真，模拟0.03mm过盈量下配合面的压应力分布，避免过盈量过大导致内孔撑裂、或是过盈量不足出现传动打滑。齿条的背部安装槽做了螺栓预紧力的仿真验证，模拟M8螺栓施加25N·m预紧扭矩时，齿条安装面的变形量，不会因为螺栓压紧导致齿条齿向变形，影响啮合精度。仿真过程中还特意加入了0.1mm的中心距安装误差工况，验证中心距偏大、偏小两种情况下的齿侧间隙、接触斑点变化，给现场安装调试留出明确的公差允许范围，不用现场反复试凑调整垫片厚度。齿面的接触应力云图能直观展示不同啮合位置的应力变化，从轮齿刚切入到完全啮合再到退出啮合的全周期应力波动都能完整捕捉，方便设计人员针对性调整齿廓修形参数，平衡传动平稳性与齿面承载能力。
