压缩机涡轮风扇精密结构设计

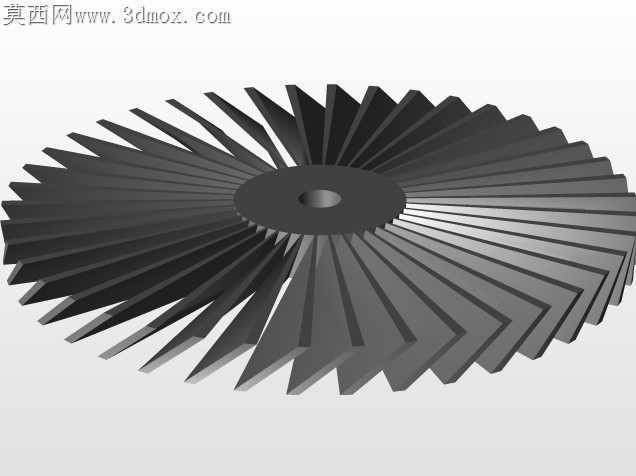

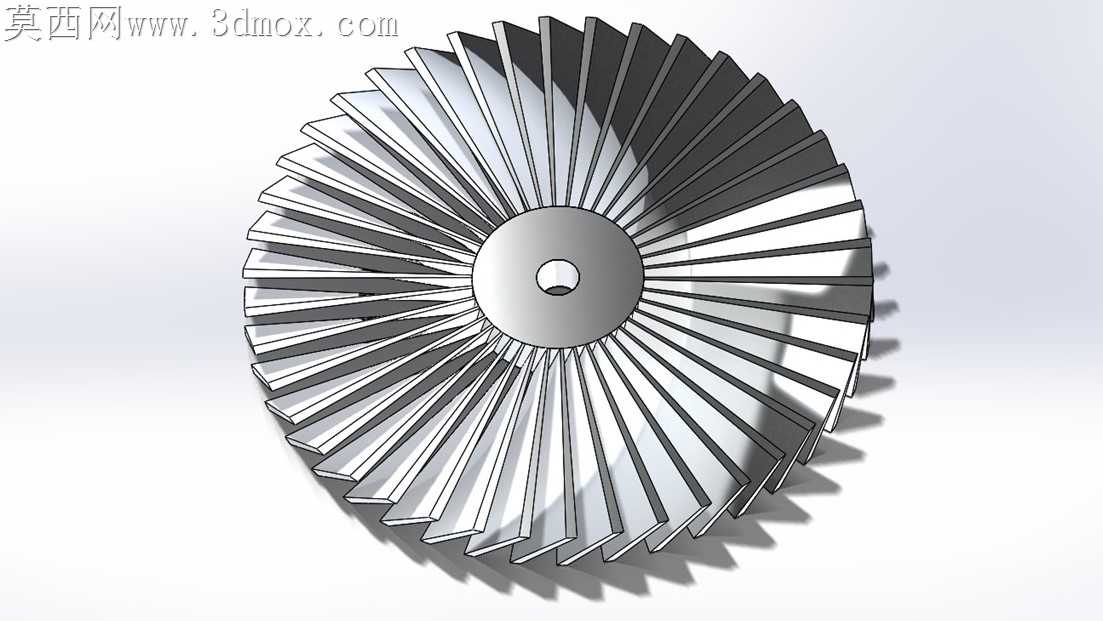

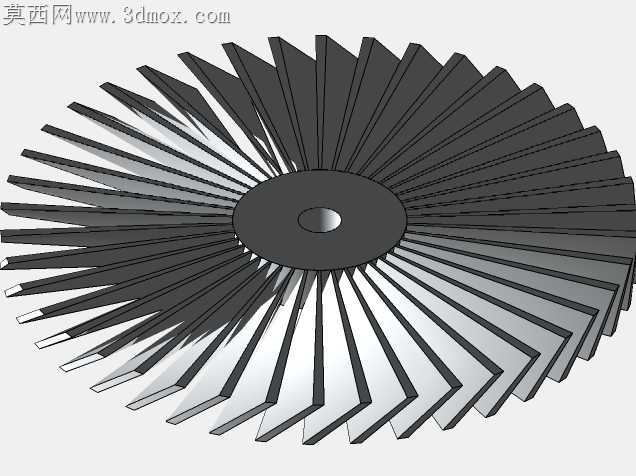

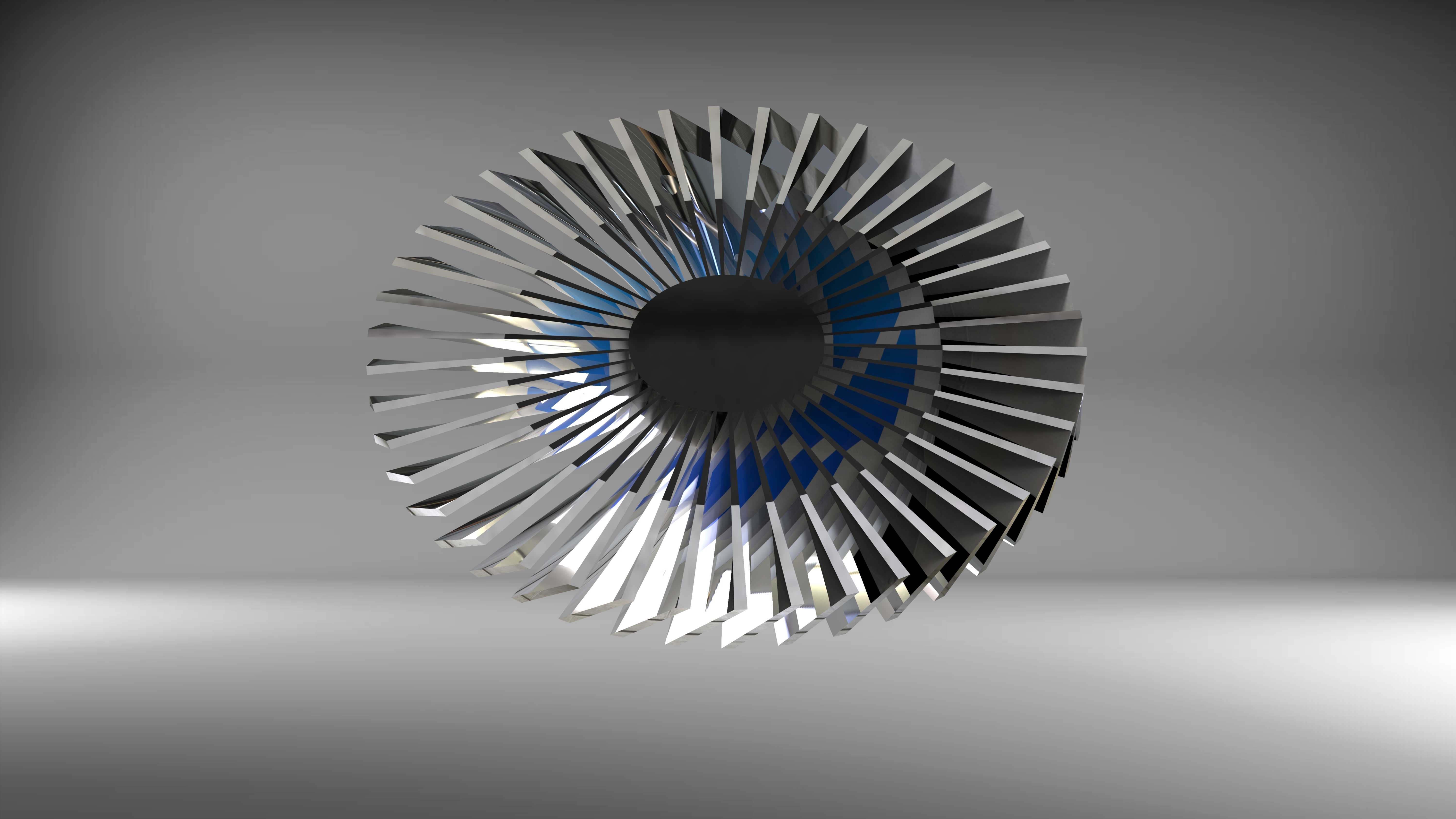

高速运转下的涡轮风扇，叶片边缘的气流剥离损耗一直是压缩效率提升的核心卡点，这款叶轮的曲面弧度没有沿用常规等距偏移的偷懒做法，每一片叶片的前缘后掠角都顺着进气端的气流流向做了渐变修正，靠近轮毂位置的叶片厚度比外缘厚出1.2毫米，刚好抵消高速旋转时中心区域离心应力集中带来的形变风险。轮盘中心的定位孔做了微小的倒角沉台，不是为了视觉上的精致感，是装配时能让轴件顺滑导入，避免硬敲对位刮花配合面，孔侧的小缺口是专门预留的键槽卡位，运转时能抵消周向滑转的剪切力，不用额外打定位销破坏轮盘的整体应力结构。叶片和轮盘的衔接处做了极小半径的圆角过渡，没有留尖锐的直角接缝，五轴铣削加工时刀具能顺着弧面连续走刀，不会在转角处留下接刀台阶，后续做动平衡调试时，也不用反复打磨接缝处的积屑瘤来修正配重差。叶片外缘的端面没有做完全齐平的裁切，顺着叶身的扭转角收出微小的斜切面，高速旋转时能打散叶尖位置的涡流团，减少气流和机匣内壁的摩擦啸叫，也能降低无用的功率损耗。做光影调试时特意给金属材质加了极细的拉丝纹理，没有用高反光的镜面材质，是因为实际生产中这类叶轮多采用锻铝铣削后做硬质阳极氧化，表面不会有镜面效果，亚光的金属质感更贴近真实工件的状态，叶片缝隙间的阴影层次特意做了强化，能直观看到每片叶身的扭转角度差，不用剖切模型就能看清气流通道的宽窄变化。这类叶轮的公差控制卡得极严，单叶片的轮廓度公差要控制在0.02毫米以内，相邻叶片的角度差不能超过0.1度，不然动平衡调试时整轮的振动量会超标，装到压缩机上长期运转会磨坏轴承密封件。曲面构建时没有用单片阵列的简单做法，每一片叶片的曲面都顺着轮盘的径向做了曲率连续检查，避免出现局部曲率突变导致的应力集中，哪怕是长期在高温高压的气流环境下运转，也不会在曲面拐点处出现疲劳裂纹。
