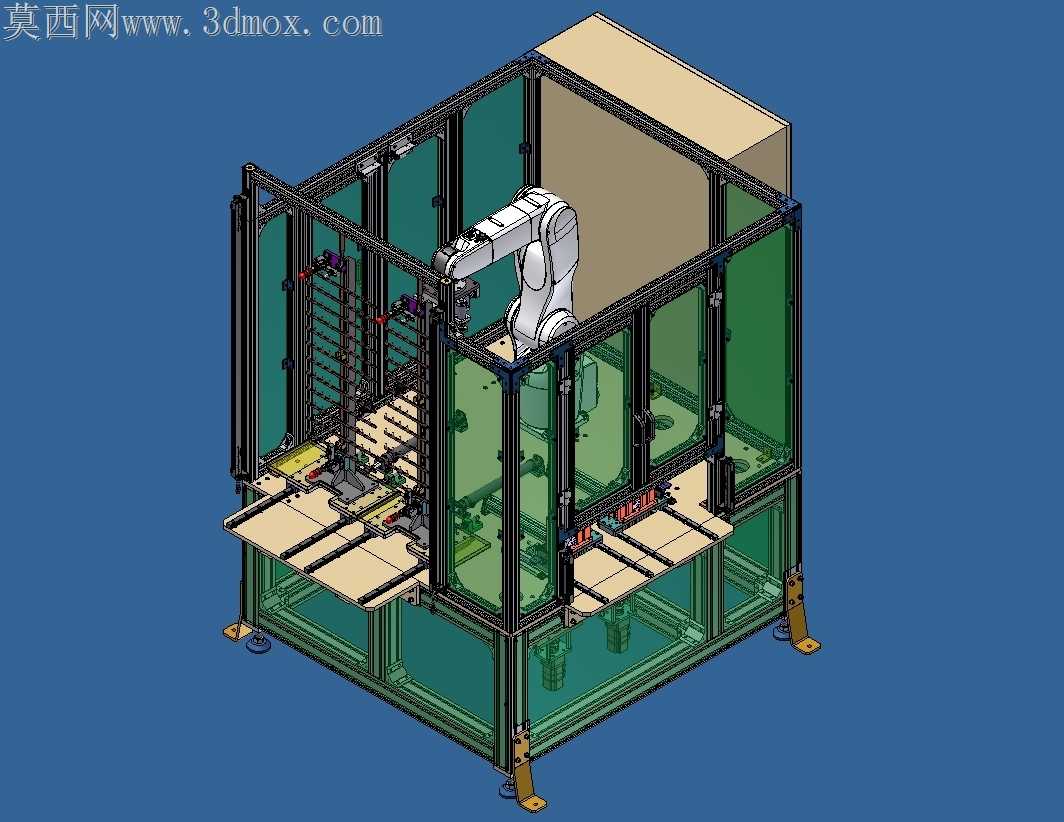

带防护围栏的工业机器人悬挂工作站

车间现场落地机器人工作站时，最容易被忽略的隐患就是机器人安装基座的刚性冗余与工位上下料的动线干涉，这款悬挂式机器人工作站的结构设计刚好踩中了现场调试的核心痛点。铝型材拼接的外框架没有采用常见的底部承托式机器人安装座，反而把六轴机器人固定在框架上层的横梁跨接位置，避开了底部双工位输送线的走线与工装排布空间，机器人作业半径覆盖两侧工位时，末端执行器不会和下方的托盘输送结构产生运动干涉。框架的透明防护板没有直接贴在铝型材槽内固定，而是在每块防护板的上下边缘加装了快拆压条，日常维护时不需要拆解整面框架，只需要松开压条的手拧螺丝就能取下对应位置的防护板，清理焊渣或者更换工位工装时的操作空间足够，不会因为防护结构的设计拖慢换型效率。底部的可调脚杯和框架下围的钣金封板做了配合设计，脚杯调节高度的预留槽刚好开在封板的可拆卸检修位，调平设备时不需要撬开整块封板，蹲身就能直接用扳手调整脚杯的支撑高度，避免了常见框架设备调平时要拆封板、调完再回装的冗余工序。两侧的工位托盘伸出位置没有做突出的挡边结构，反而把托盘的导向导轨藏在框架内部，操作人员上下料时不会被突出的金属棱边剐蹭，托盘到位后的定位销采用了锥面导向设计，就算人工放托盘时存在几毫米的位置偏差，也能顺着锥面滑入定位槽，不会因为定位过紧出现卡滞。框架上层的电气安装舱和机器人安装位之间预留了走线的拖链槽，机器人的动力线、信号线顺着拖链排布，不会在机器人往复运动时出现线缆拉扯磨损的问题，拖链的弯曲半径刚好匹配线缆的最小弯折要求，长期运行也不会出现线芯折断的故障。防护门的安全联锁开关安装位置藏在铝型材的槽内，不会被外部的工件碰撞误触发，开关的触发拨片和门框的配合公差留了0.8毫米的间隙，就算门框因为车间地面沉降出现轻微变形，也不会出现门关不上或者联锁信号误触发的情况。
