GM载货车电子驱动线控节气门体结构

重载载货车长期在扬尘、温差波动大的工况下运行，传统拉索式节气门容易出现拉索卡滞、开度反馈滞后的问题，在爬坡、急加速工况下很容易出现进气量匹配偏差，既拉高油耗也容易触发排放超限故障。这款线控节气门体在结构设计阶段就瞄准了这类场景的痛点，节气门轴的支撑位特意做了双道防尘密封槽，不用额外加装防尘护套就能阻挡路面扬尘侵入轴承配合面，避免长期运行后轴体转动卡涩。阀片与腔体的配合间隙没有盲目追求极小公差，而是预留了适配热胀冷缩的均匀缝隙，毕竟发动机舱内温度跨度能从零下三十度到一百二十度，过盈配合在高温下容易出现阀片卡滞抱死，间隙过大又会出现怠速漏气、转速不稳的问题，这个间隙值是结合扫描得到的原厂件实测数据反复校准的，能覆盖全温度区间的运行需求。

驱动马达的安装位做了嵌入式定位凸台，不用额外打定位销就能保证马达输出轴与节气门轴的同轴度，装配时只要把马达顺着凸台推入就能卡到位，不会出现齿轮啮合偏磨的问题。位置传感器的插接件端口做了防呆卡扣设计，反向根本插不进去，维修更换的时候不用反复核对针脚定义，能大幅降低售后装配的出错率。腔体内部的进气过渡面没有做多余的抛光处理，保留了细微的导流纹理，能让进气气流在阀片小开度时形成更稳定的涡流，避免怠速时气流紊流导致的转速波动。

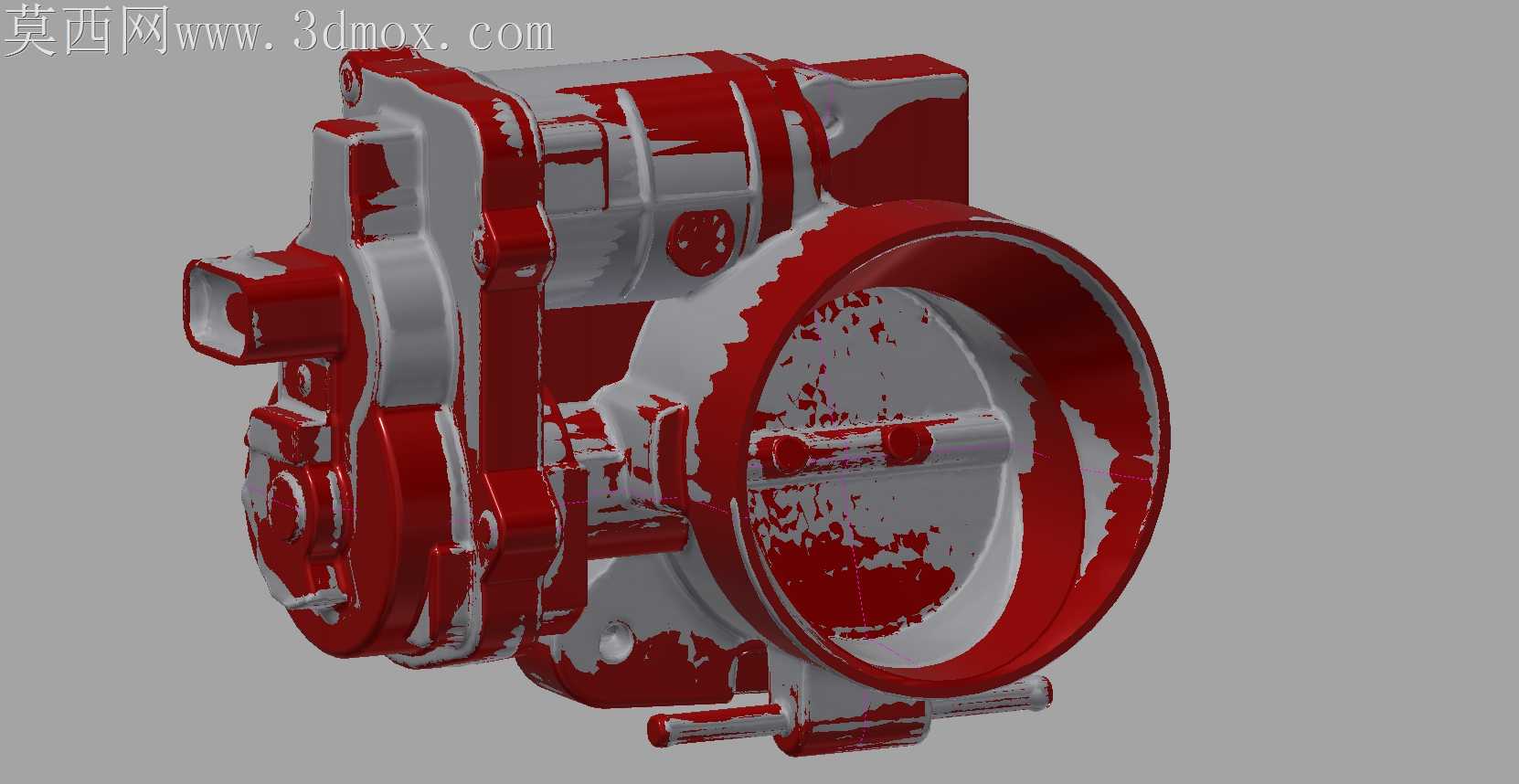

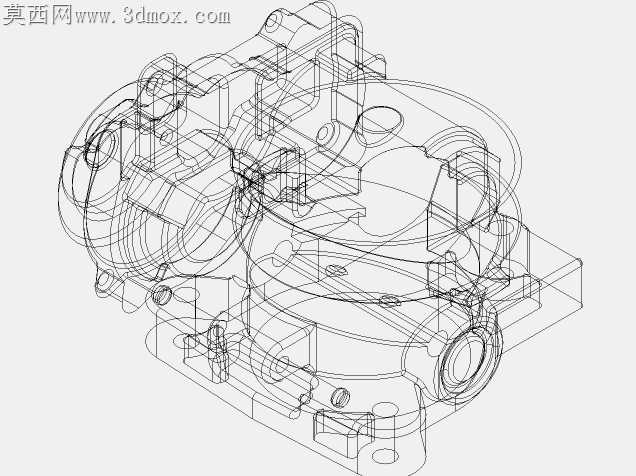

扫描数据逆向建模的过程中，特意比对了原厂件的壁厚分布，在马达安装位、轴体支撑座这些受力集中的区域做了局部加厚，其余非受力区域保持均匀薄壁，既保证整体结构强度，也不会额外增加部件重量。阀片的固定螺丝做了沉头埋入设计，螺丝端面完全没入阀片平面，不会在进气道内形成凸起扰流，也避免长期气流冲刷导致螺丝松动脱落的隐患。回位弹簧的卡槽做了圆弧过渡处理，没有尖锐棱角，弹簧长期往复扭转的时候不会被卡槽边缘割伤镀层，能大幅延长弹簧的疲劳寿命。

这类线控节气门体的装配公差匹配一直是售后替换件的难点，这款结构在设计时就把所有配合面的公差带做了分级，密封位采用过盈配合保证密封性能，转动位采用间隙配合保证转动顺滑，定位位采用过渡配合保证装配精度，不用靠装配师傅的手感去调整间隙，批量生产的时候也能保证部件一致性。
