起重吊装用双轮滑轮组结构设计

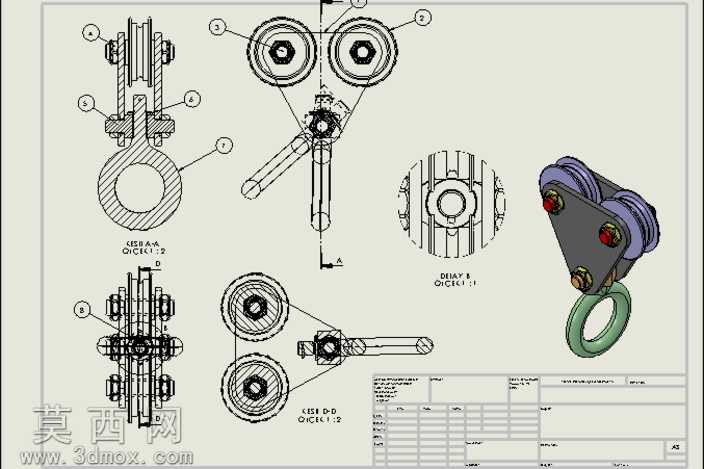

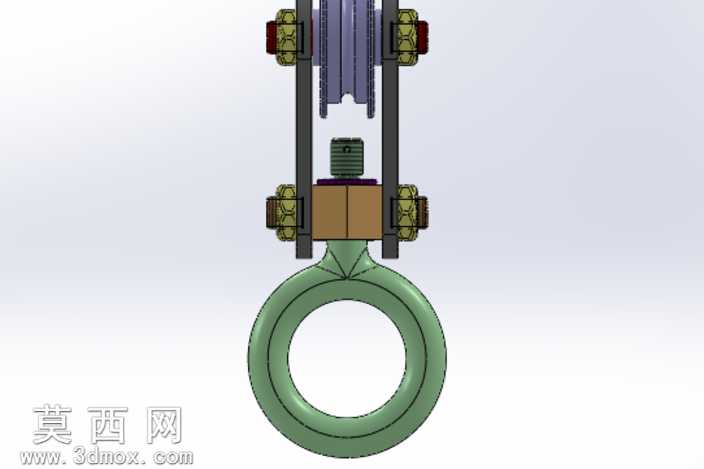

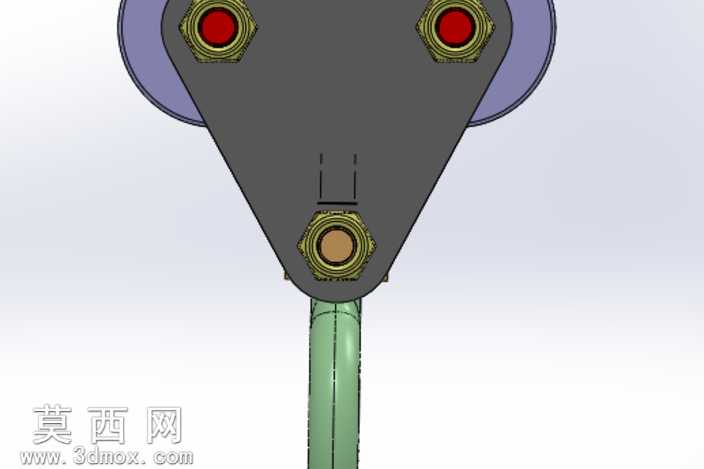

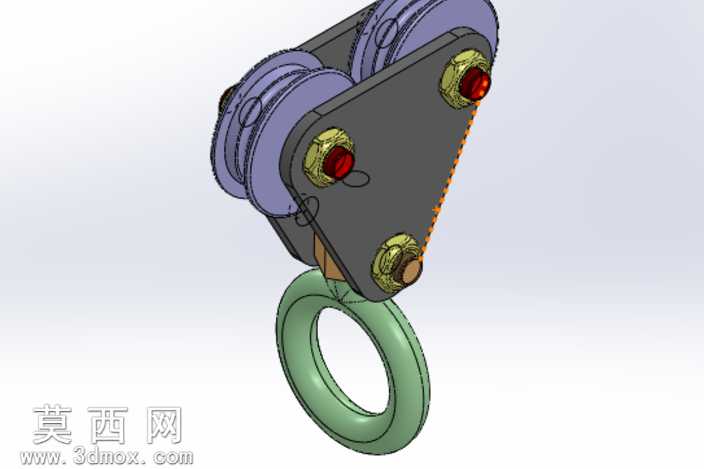

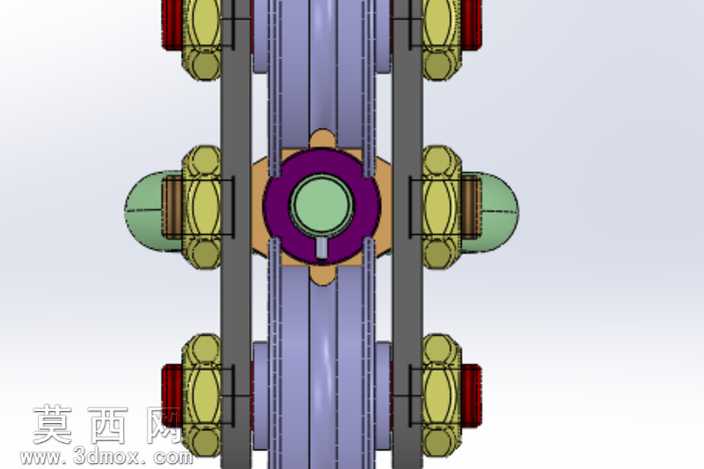

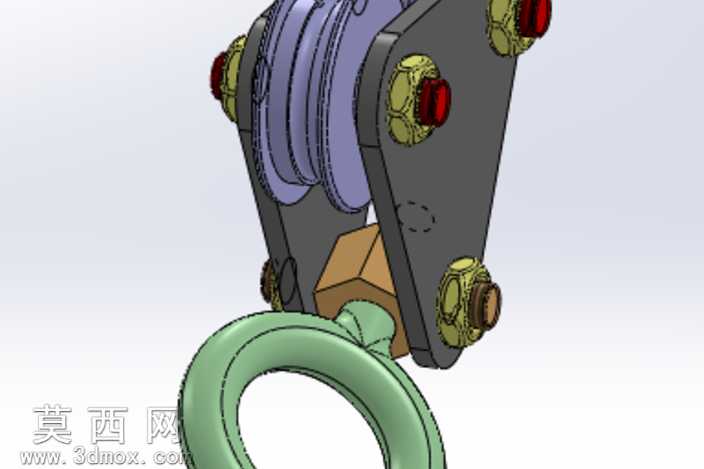

本作品为起重吊装场景使用的双轮滑轮组三维设计，建模过程严格遵循机械设计规范，先从核心的滑轮轮体结构入手，绘制轮槽截面轮廓后通过旋转特征生成带圆弧绳槽的轮体基础形态，轮槽弧度匹配常用起重钢丝绳的直径参数，保证绳索受力均匀不会出现卡滞、偏磨问题。轮体中心的轴承安装位通过同轴度约束完成定位，预留的轴承挡圈槽、润滑注油通道都做了精细化建模，还原真实零件的装配细节。两侧的夹板结构采用钣金特征生成，根据受力需求设置了合理的板材厚度，夹板上的销轴安装孔、吊环连接孔都通过孔特征精准定位，孔位边缘做了倒角处理避免应力集中。销轴、锁紧螺母、吊环等标准件都按照国标参数完成建模，螺纹细节、螺母的六角棱边都做了还原，装配过程通过同轴、面重合、间隙配合等约束完成整体组装，保证各活动部件的运动自由度符合实际使用状态，滑轮可绕销轴顺畅转动，吊环可沿连接轴小范围摆动适配不同吊装角度。建模完成后对各部件赋予对应材质，滑轮轮体采用高强度尼龙材质，呈现哑光深灰的工程塑料质感，夹板采用热轧钢板材质，做了发黑防锈处理的暗金属质感，销轴、螺母等紧固件赋予镀锌亮金属质感，吊环采用锻造合金钢材质，呈现略带粗糙质感的金属锻面效果。同时完成了工程图的配套设计，包含多视角的二维视图、局部剖视图、零件序号标注、比例标注与明细栏，清晰展示各部件的装配关系与尺寸参数。设计过程中充分考虑滑轮组的受力特性，双轮结构可有效分摊单轮承重，降低绳索磨损，整体结构紧凑，安装拆卸便捷，可适配小型起重设备、吊装索具的配套使用需求，模型结构完整，细节还原度高，可用于机械结构教学、起重配件设计参考、装配模拟演示等场景。
