SKF6200型深沟球轴承三维设计模型

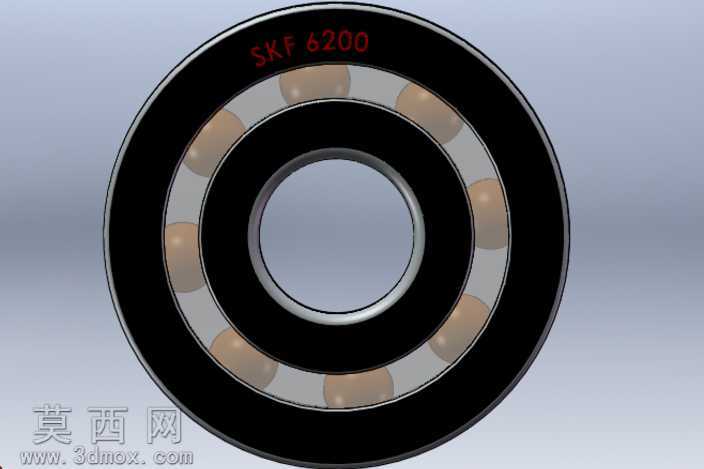

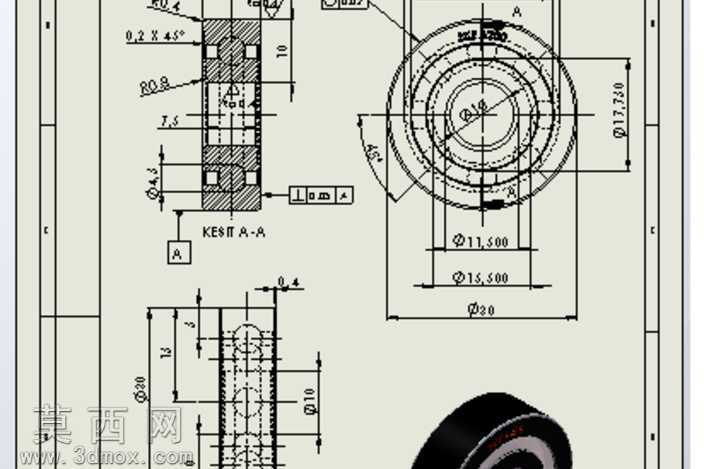

本模型为SKF6200型深沟球轴承的三维参数化设计成果，建模过程严格遵循该型号轴承的标准尺寸规范，首先通过草图绘制完成轴承内圈、外圈的截面轮廓，标注关键尺寸包括内径10mm、外径30mm、宽度9mm，同时精准绘制内圈外径、外圈内径的滚道圆弧轮廓，保证滚道曲率与钢球的匹配度，通过旋转凸台特征生成内圈与外圈的基础实体，对边角处做0.2×45°的倒角处理，既符合加工工艺要求，也还原了实物的细节特征。钢球部分按照6200轴承的钢球规格，绘制直径符合标准的球体，通过圆周阵列命令均匀排布在内圈与外圈的滚道之间，保证每个钢球的中心位于轴承的节圆上，还原滚动体的排布结构。保持架部分采用浪形冲压保持架的结构设计，通过拉伸、切除、阵列等特征完成保持架的建模，还原保持架对钢球的分隔与定位作用，确保各滚动体在运转过程中不会发生相互摩擦碰撞。材质设置上，内圈、外圈与钢球均赋予高碳铬轴承钢材质，调整材质参数体现金属的哑光金属质感与细微的表面粗糙度，保持架赋予冷轧钢板材质，表面做镀锌钝化的质感处理，还原实物的外观表现。建模过程中对各零件添加同轴心、重合等配合关系，完成轴承的虚拟装配，验证各部件之间的配合间隙符合设计要求，内圈与外圈可围绕轴线顺畅转动，钢球可在滚道内自由滚动，完整还原深沟球轴承的运转结构。设计过程中参考了SKF官方的产品样本与机械设计手册中深沟球轴承的标准参数，确保模型的尺寸精度与结构合理性，可用于机械传动结构的虚拟装配验证、运动仿真分析，也可作为机械设计教学中的标准件参考模型，帮助设计人员直观理解深沟球轴承的内部构造与装配关系，在配套的传动系统设计中可直接调用该模型完成整机的装配设计，减少标准件重复建模的工作量，提升设计效率。模型同时配套了对应的二维工程视图，清晰标注各关键尺寸、形位公差与技术要求，与三维模型形成完整的设计资料，还原轴承从三维建模到工程出图的完整设计流程。
