手动立式鲜果压榨取汁机构设计

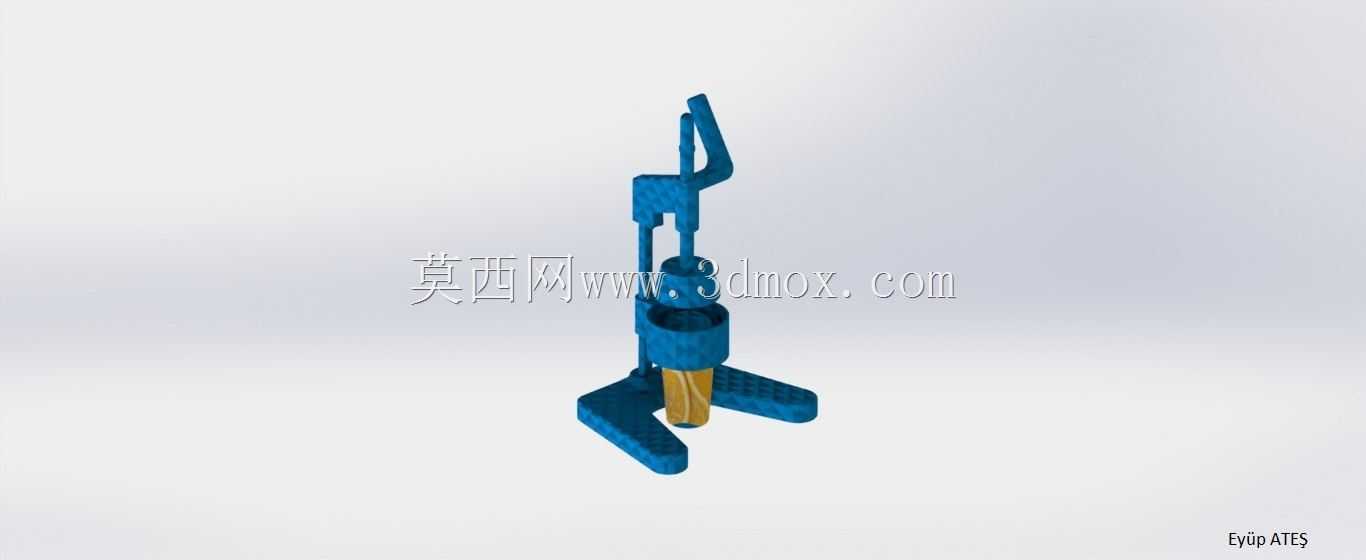

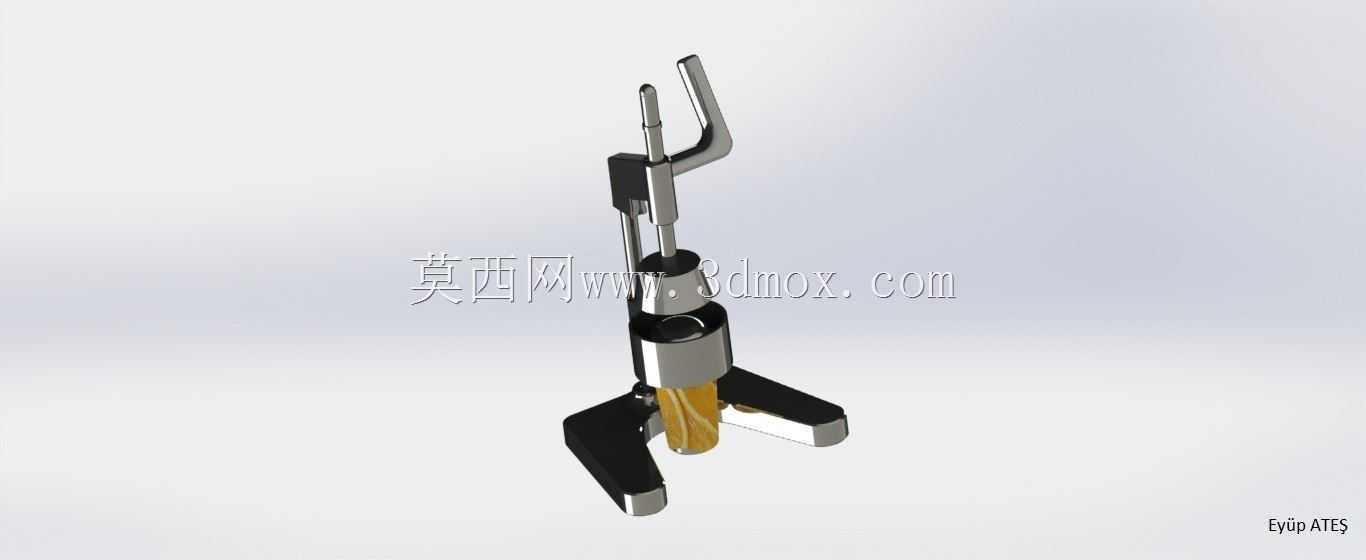

　　这套手动立式压榨取汁装置，主要面向小型餐饮档口、家庭鲜榨制作、户外市集现制饮品以及食品加工实验室的小批量试样场景，不需要外接电源与复杂管路，依靠纯机械杠杆增力结构完成柑橘、浆果、切块软质果蔬的挤压出汁，在无供电条件、需要直观展示鲜榨过程的经营场景里实用性很强。整机采用落地三脚支撑布局，底部三个支脚向外延展形成稳定承托面，作业时操作人员向下压动长臂手柄，杠杆机构将手动力放大多倍后传递至压杆，压杆带动压头在立式榨筒内做直线下行运动，把置于筒内的鲜果块持续挤压，果汁透过筒壁预留的滤孔汇入下部承接容器，果渣则被截留在榨腔内部，压头回程后即可开盖清理残渣，整个操作流程没有复杂电控环节，维护仅需定期清理滤孔与铰接点位。从结构设计思路来看，

　　装置优先保证手动施力的力臂配比：长臂手柄的铰接支点设置在机架上部高位，人手握持的末端到支点的距离远大于动力输出端到支点的距离，用较小的下压力就能在压头处产生数倍的挤压力，既避免操作人员施力过度疲劳，也能保证果蔬细胞被充分压破、出汁率达到手动设备的合理区间。机架主体采用立式框架构型，三根竖向支撑筋把上部杠杆座、中部榨筒定位环、底部三脚底座连为整体，所有承力部位的壁厚都按手动冲击载荷做了冗余设计，压杆与导向套之间采用间隙配合，长期往复下压也不会出现卡滞或径向晃动。榨筒为带滤孔的杯状腔体，下部预留出汁导流缺口，挤压过程中果汁不会四处飞溅，可直接对准下方放置的杯具；压头端面做了适配榨筒内壁的圆角过渡，下行时不会刮伤筒壁，

　　也能把果料向中心聚拢，避免边缘残留未压榨的果块。外形安装边界方面，整机竖向高度适配常规操作台旁的站立操作高度，操作人员无需弯腰即可握持手柄施力；底部三脚展开后的占地范围很小，在狭小的吧台、摊位台面上都能放置，不需要额外预埋固定螺栓，依靠三脚的防滑接触面即可抵消下压过程中的水平分力，作业时整机不会滑移倾覆。装置的运动部件全部暴露在可视范围内，铰接转轴采用可拆卸销钉连接，日常拆解清洗时不需要专用工具，就能把压杆、压头、榨筒逐件分离，彻底清理果渣残留的缝隙，满足食品接触类器具的卫生清洁要求。和电动榨汁设备相比，这套手动结构没有电机、刀片高速旋转部件，运行噪音极低，也不存在刀片误伤、电气漏电的风险，针对少量鲜榨、演示性制作的场景，

　　既能减少设备采购成本，也省去了电动设备的布线、检修工作量。结构建模过程中，杠杆的铰接点位同轴度、压杆与榨筒的同轴度都做了装配约束校验，模拟全行程下压动作时，压头全程和榨筒内壁保持均匀间隙，不会出现运动干涉；三脚支撑的受力仿真也验证了单侧施力时底座的变形量极小，长期使用不会出现支脚变形、机架歪斜的问题。针对不同硬度的鲜果，操作人员可以通过控制手柄下压的行程调整挤压力度，软质浆果不需要全程压到底即可完成出汁，硬质 citrus 类鲜果则可以通过多次往复压榨充分提取汁液，装置本身不需要更换任何配件就能适配多类物料的压榨需求，整体结构简单可靠，非常适合小体量鲜榨作业场景使用。
