薄板折弯成型工装模具结构

　　这套弯曲成型工装主要服务于中小尺寸金属薄板件的折弯工序，常见于消费电子金属结构件、通讯器材支架、小型五金弹片以及家电内部连接件的量产场景。在实际冲压车间里，这类模具通常安装在开式固定台压力机或者小型液压机上，条料或者预冲裁好的平板坯料由人工或者送料机构送入下模型腔，滑块下行时上模先完成坯料压紧，随后凸模配合凹模将平直板料弯折成设定角度，滑块回程后弹性卸料部件把包在凸模上的工件脱出，操作人员即可取出成型件并放入下一片坯料，循环节拍稳定，适合中小批量连续生产。

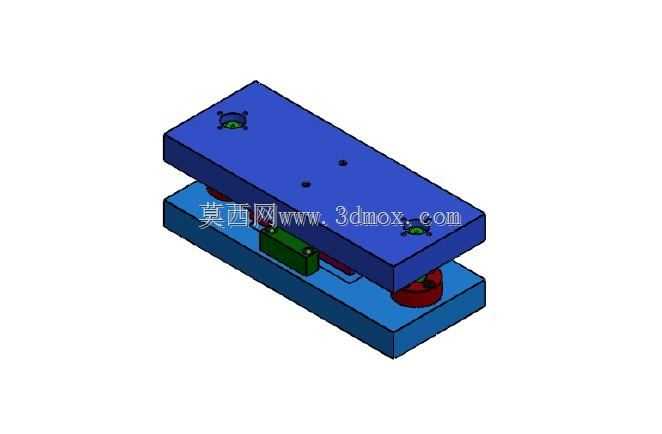

　　从整体结构来看，模架采用上下两层板式布局，上模座与下模座均为厚实的矩形钢板，长宽比例协调，四角预留导向与安装空间，保证模具在压力机工作台面上有充足的支撑面积。上模座顶面加工有与压力机滑块连接的模柄或者压板槽，可通过压板螺栓直接锁紧在滑块端面；下模座底面则落在压力机工作台上，沿边缘开出T型螺栓压槽，装夹时不需要额外加装过渡底座，适配多数常规吨位小型冲压设备的工作台开孔尺寸。上下模之间设置导向部件，合模过程中导柱导套先于成型凸凹模接触，抵消滑块下行时的微小偏载，避免折弯凸模出现侧向啃伤，这一点在加工窄长型弯曲件时尤为关键——细长凸模本身刚性偏弱，一旦导向间隙过大，折弯角度会出现批次性波动，甚至在根部产生应力断裂。

　　成型工作部分围绕弯曲工序的受力特点布置：折弯凸模固定在上模侧，型面按照工件折弯内R加工，圆角经过抛光处理，减少板料流动时的划伤；凹模安装在下模座对应位置，入口处做出导入斜角，坯料放置时即使存在微小位置偏差，合模过程中也能被顺滑导入型腔，不会出现硬性磕碰导致的坯料端部卷边。针对弯曲成型后材料常见的回弹问题，凸模的成型角度在设计时会根据板料厚度、材质屈服强度做预补偿，比如普通低碳钢薄板90度折弯时，凸模角度通常会做成87到89度之间，让工件脱模回弹后刚好落在图纸要求的90度公差带内；如果是加工不锈钢或者弹性铜合金件，补偿量还会进一步加大，试模阶段通过样件实测角度再微调凸模垫片厚度，直到成型角度稳定合格。

　　卸料与顶出结构采用弹性元件驱动，下模型腔周边布置弹性顶件块，下方连接弹簧或者聚氨酯弹性体，合模时顶件块被压入下模座平面以下，板料被紧紧压在凸模与顶件面之间，折弯过程中材料不会发生自由窜动，有效控制折弯线偏移；开模时弹性元件释放弹力，顶件块将成型后的工件从凹模型腔里平稳顶起，避免工件卡在凹模型腔内被人工撬取造成的型面损伤。上模侧同样可以设置弹性压料板，在凸模接触板料之前先把坯料四周压紧，尤其针对带预冲孔的弯曲件，压料力足够时能显著抑制孔位在折弯过程中被拉扯变形，保证孔间距与折弯边的位置度符合后续装配要求。

　　安装边界方面，整套模具闭合高度控制在小型压力机的装模调节范围之内，上下模座的外形尺寸小于常规小型冲床工作台面的落料孔周边支撑宽度，不需要额外加装垫板即可直接固定；模具开启状态下上下成型工作面之间的留出足够的操作空间，方便操作人员取放工件，也兼容加装简易自动送料机械手的改造需求。模具的受力中心线与压力机滑块中心线基本重合，冲压力合力中心落在模座几何中心区域，避免长期偏载造成导柱单侧磨损。日常维护时，导向部位定期加注冲压润滑脂，成型型面每班次擦拭干净并涂抹薄层拉延油，弹簧部件按照冲压次数定期检查预紧力，出现疲劳松弛及时更换，就能长期稳定保证折弯件的角度一致性与外观质量，适配多品种小批量五金件的柔性加工需求。
