沙漠油田用曲柄平衡式抽油机结构设计

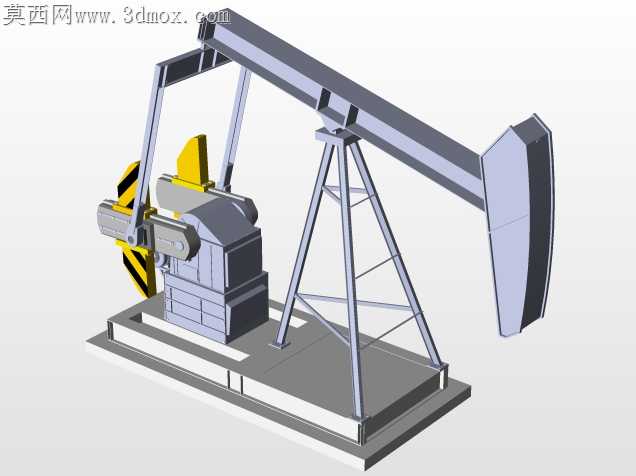

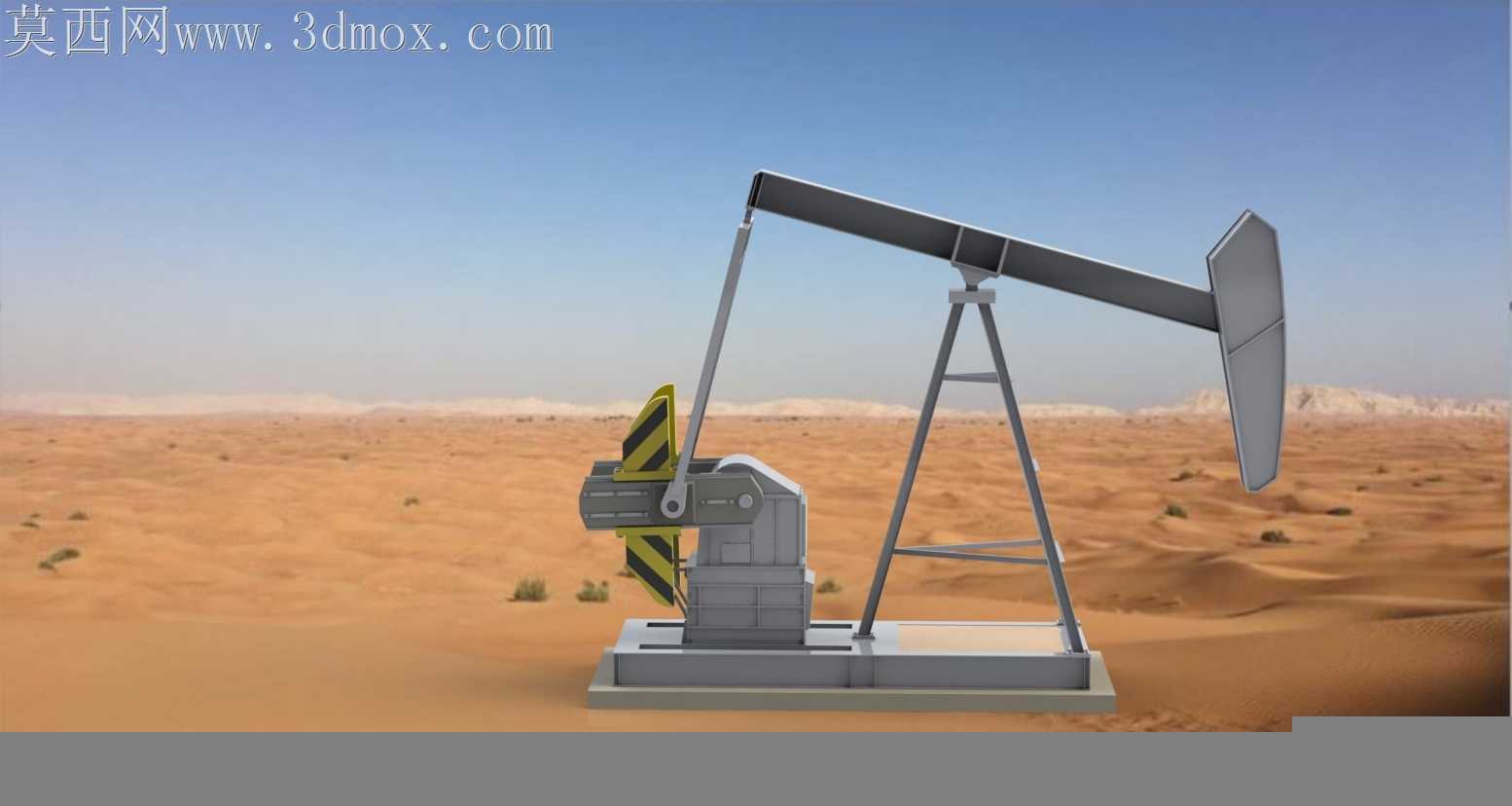

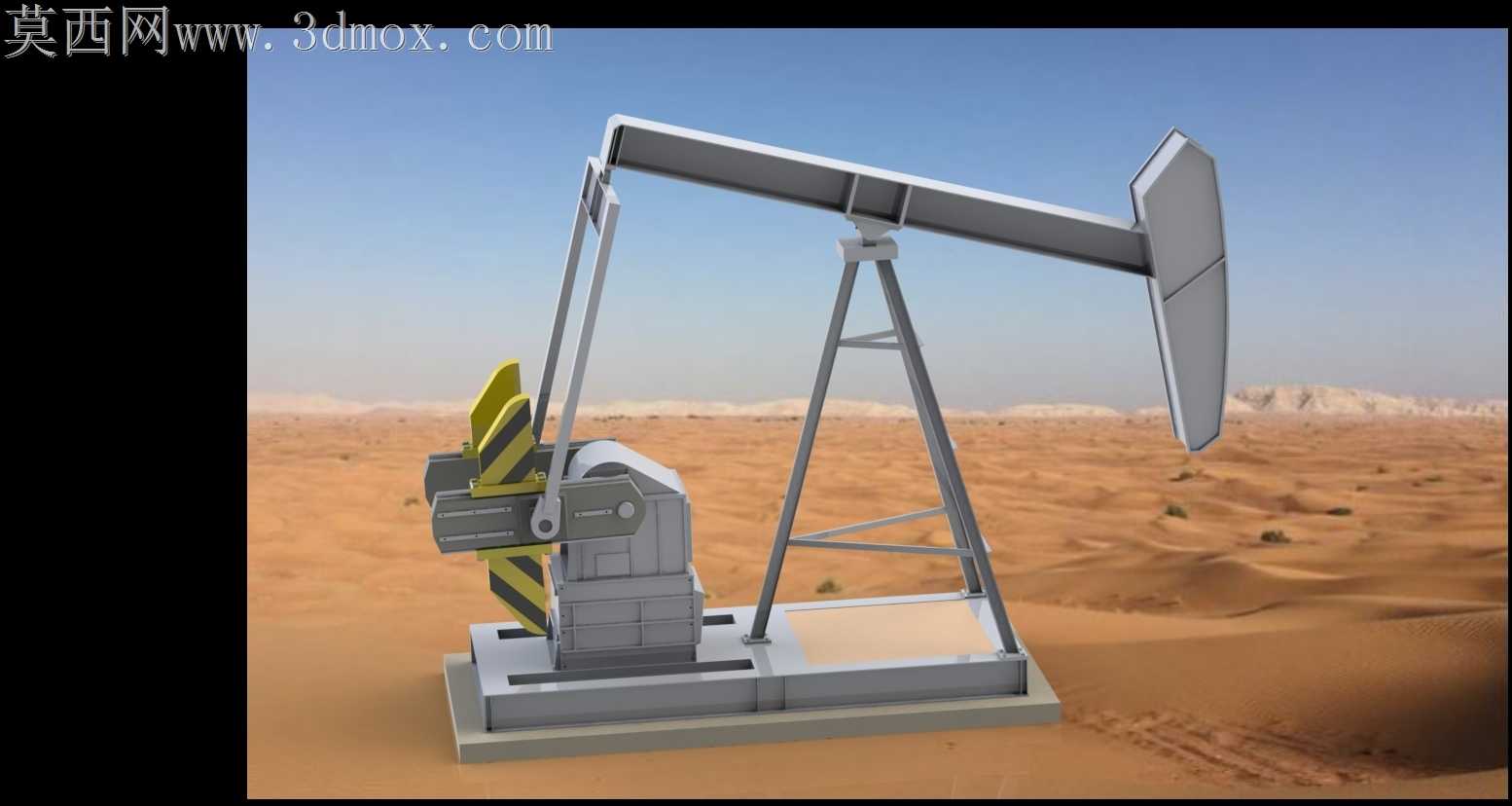

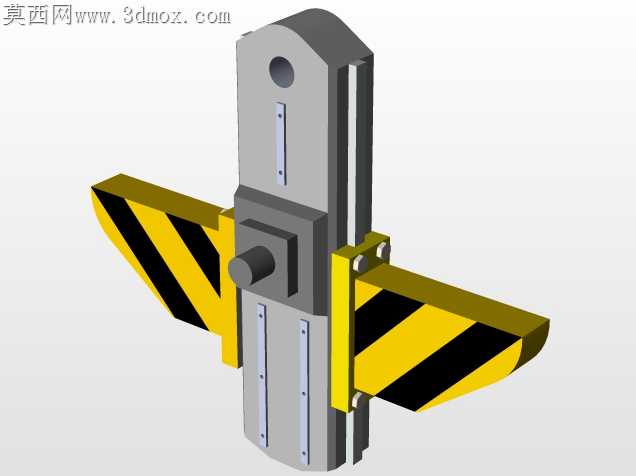

沙漠油田现场的抽油设备常年直面昼夜近四十度的温差、裹挟细沙的强阵风，常规游梁抽油机的连杆铰接点很容易因沙粒侵入出现异常磨损，平衡块固定螺栓也常因交变载荷叠加风振出现松动隐患，这套结构在加工适配层面做了大量针对性调整。曲柄部位的平衡块没有沿用传统的整块铸铁切削方案，改为分块式嵌装结构，每块平衡块的定位止口做了1:50的锥度设计，加工时只需要精铣锥面配合区域，不需要对整块毛坯做全表面精加工，既能降低大件铣削的工时消耗，锥面的自锁特性还能抵消设备运行时的横向窜动，哪怕固定螺栓出现小幅预紧力衰减，平衡块也不会出现位移偏移。驴头的弧面没有做等厚设计，靠近悬绳器挂接的位置做了局部加厚，加工时弧面的曲率公差控制在0.2mm以内，保证悬绳在上下冲程过程中始终和弧面保持相切，不会出现偏磨断股的问题，弧面边缘特意做了R8的圆角过渡，避免现场更换悬绳时被锐边割伤钢丝。支架的斜撑连接节点没有采用常规的焊接连接板，改为镗削加工的铰接耳座，每个耳座的孔位同轴度控制在0.1mm以内，现场装配时不需要额外修磨垫片就能完成连杆、游梁、支架的三轴对齐，从根源上避免因孔位错位导致的连杆单侧受力磨损。减速箱的输出轴端做了双重密封结构，外侧的防尘挡圈高出箱体端面12mm，能阻挡大部分随风飘散的细沙，内侧的骨架油封配合轴面的磨削纹理，能在昼夜温差导致箱体内外压差变化时，阻止细沙顺着轴缝侵入箱内污染润滑油。底座的安装面没有做全平面加工，只在四个地脚螺栓的接触区域铣出200mm见方的精整平面，其余区域保留轧制氧化皮，既减少了大面积铣削的加工量，精整区域还能保证地脚螺栓的预紧力均匀传递，不会因基础面不平整导致底座变形。所有铰接销轴的注油孔都做了内凹式设计，注油嘴藏在销轴端面的沉孔内，不会被现场飘落的沙粒堵塞，日常维护时不需要清理积沙就能直接加注润滑脂，适配沙漠油田少人值守的运维需求。
