汽车发动机活塞连杆组件三维设计

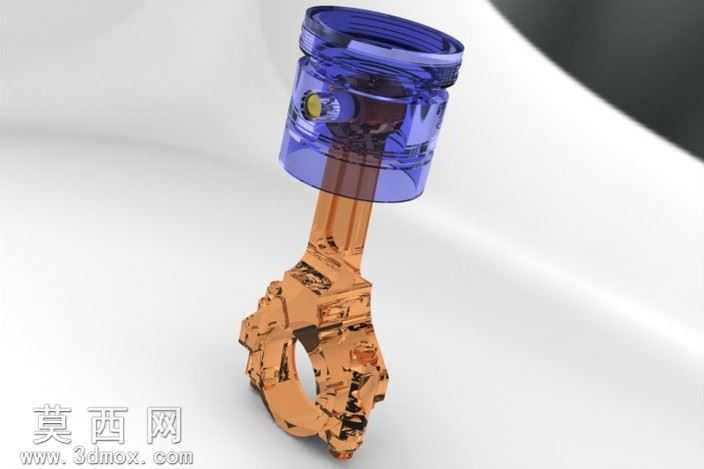

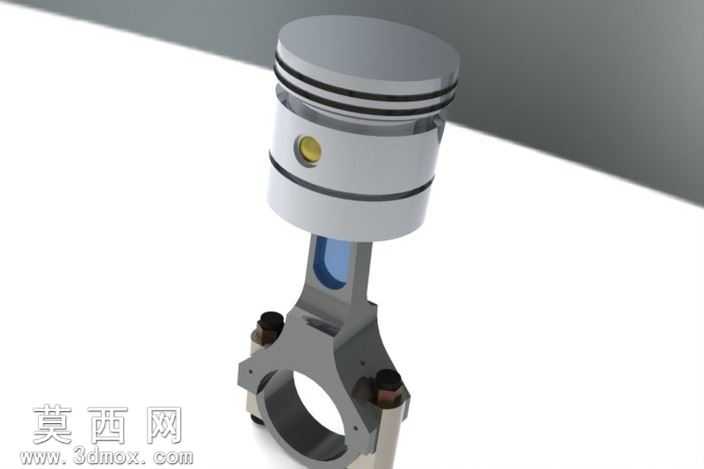

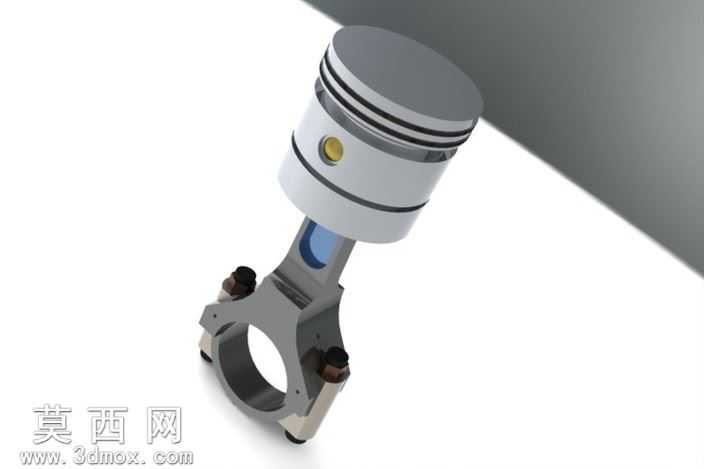

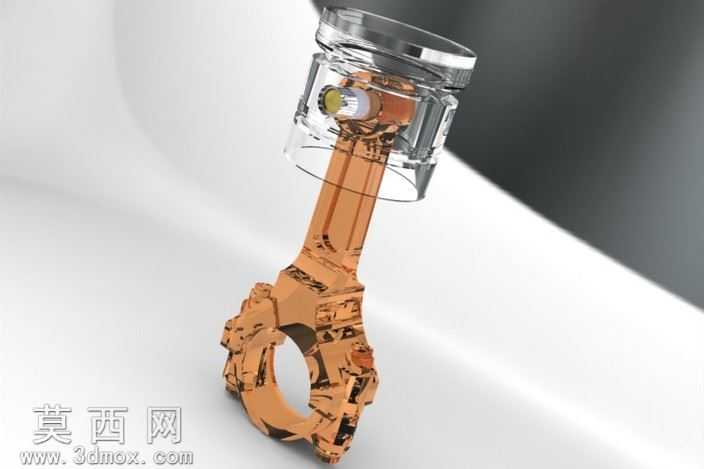

本作品为汽车发动机核心往复运动部件活塞连杆组件的三维建模设计，整体建模过程严格遵循内燃机零部件实际设计规范，在SolidWorks软件环境下完成全参数化建模搭建，确保各部件尺寸可关联调整，适配不同排量发动机的设计改型需求。建模阶段首先完成活塞主体的结构构建：精准还原活塞顶部的燃烧室适配轮廓、头部的多道活塞环槽结构，环槽的宽度、深度、间距均参考量产汽油机的设计公差标准，同时还原活塞销座的加强筋结构、销孔的倒角过渡细节，保证活塞部分的结构合理性。随后完成连杆部件的建模：还原连杆小头的活塞销安装孔、杆身的工字型截面结构——该截面设计可在保证结构强度的前提下最大限度降低部件往复运动质量，减少发动机运转时的惯性载荷，同时精准还原连杆大头的分体式轴瓦安装结构、连杆螺栓的定位凸台与螺纹孔细节，以及大头盖与杆身的定位止口结构，确保拆分结构的装配精度。装配阶段采用同轴心、重合等标准配合关系完成组件总装，验证活塞销与活塞销座、连杆小头的转动配合间隙，连杆大头与曲轴曲柄销的装配适配性，确保整体机构可实现顺畅的往复-旋转运动转换。渲染阶段针对不同部件赋予对应材质：活塞顶部与环岸区域赋予高硅铝合金材质，调整金属粗糙度参数模拟铸铝件的哑光金属质感，活塞环赋予合金铸铁材质并添加镀铬层的高光反射效果，连杆部分赋予锻钢材质，调整材质纹理表现锻件的细微表面肌理，连杆螺栓赋予高强度合金钢材质并添加发黑处理的暗调金属质感，活塞销表面添加渗碳处理的高光金属效果。整体渲染采用柔和的影棚布光，通过多角度光源突出部件的结构轮廓与装配关系，清晰展现活塞环槽、连杆工字型截面、大头连接结构等关键设计细节，完整还原活塞连杆组件的真实工业质感与结构特征，可用于发动机结构教学、运动仿真分析、零部件设计参考等场景。
