航空涡轮增压喷气发动机结构展示模型

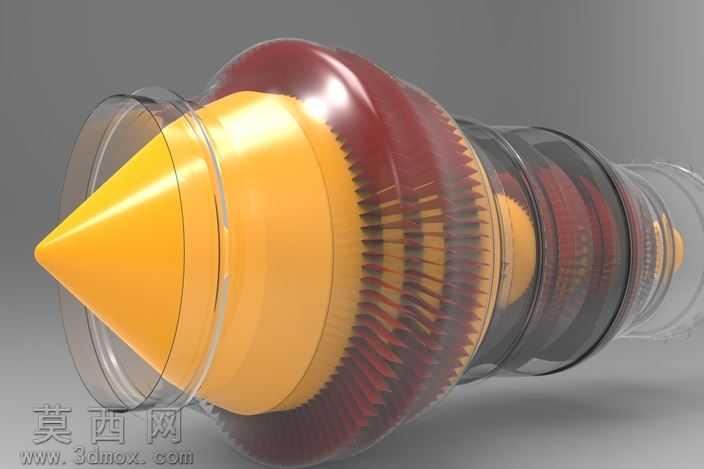

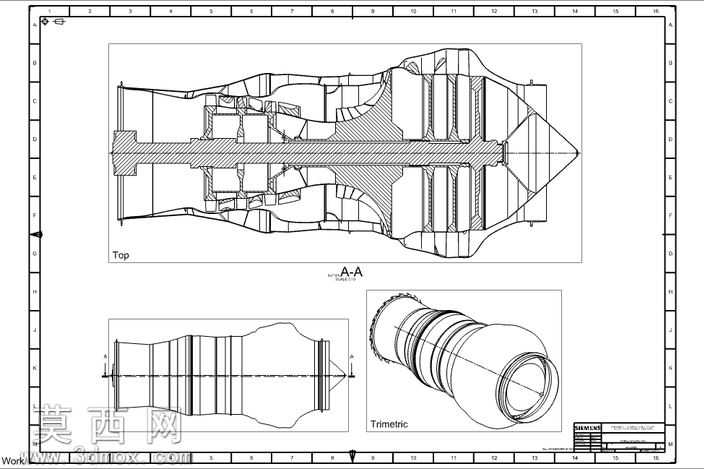

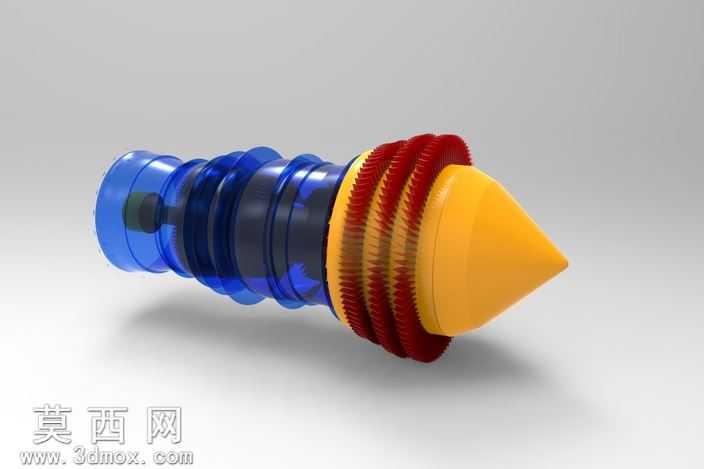

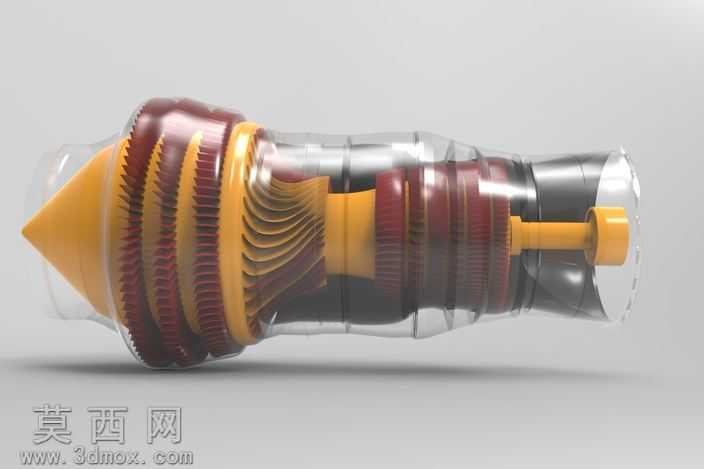

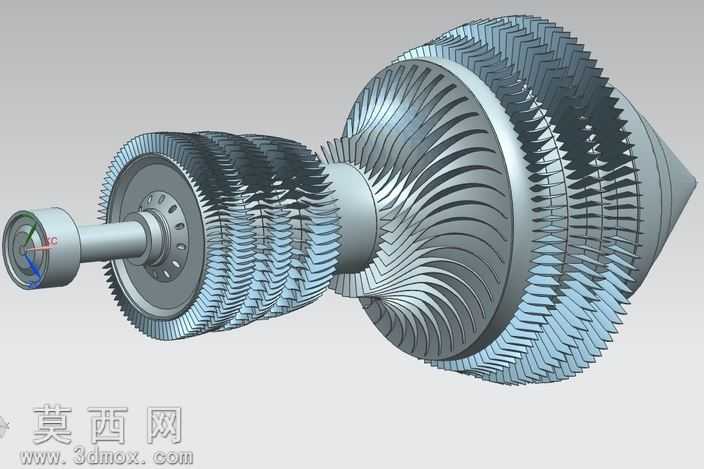

本模型采用三维建模软件完成全参数化结构搭建，完整还原涡轮增压喷气发动机的核心构造，建模过程中严格遵循航空发动机的实际结构比例，对进气锥、压气机轮组、燃烧室段、涡轮段、尾喷段等核心部件进行了独立建模与装配约束设置。渲染阶段采用半透明外壳材质与实体内部构件结合的表现方式，外壳部分赋予高透亚克力类材质，调整折射率与反射参数，既保留外壳的轮廓形态，又可清晰展示内部各级轮组的排布结构；内部进气锥采用亮黄色哑光金属漆材质，模拟航空发动机进气整流锥的耐高温涂层质感，压气机与涡轮叶片采用深红棕色耐热合金材质，调整表面粗糙度参数还原金属构件的细微磨砂质感，各级轮盘与传动轴采用深灰色金属材质，区分不同功能部件的材质差异。结构设计上，模型还原了轴流式喷气发动机的气流压缩路径，从前端尖锥进气口开始，逐级排布的压气机叶片按照实际气动角度进行阵列排布，每级叶片的扭转角、叶型厚度都参考真实航发参数设置，燃烧室段预留了燃油喷射与气流混合的腔体结构，后端涡轮叶片与前端压气机通过传动轴实现结构联动的装配关系，外部机匣的分段卡扣、连接法兰结构也做了细节还原。设计思路上采用剖视展示的逻辑，将外层机匣设置为半透明效果，无需拆解模型即可直观呈现发动机从进气、压缩、燃烧做功到排气的完整动力流程，各级叶片的层级关系、转子与静子的排布差异都清晰可见，既可以作为航空动力原理的教学演示模型，也可用于航空发动机结构设计的参考验证，模型装配过程中添加了合理的同轴度、配合间隙约束，确保各部件无干涉，可直接用于爆炸视图生成、运动仿真演示等后续操作。
