适配FRC赛事SIM电机的可3D打印行星齿轮箱

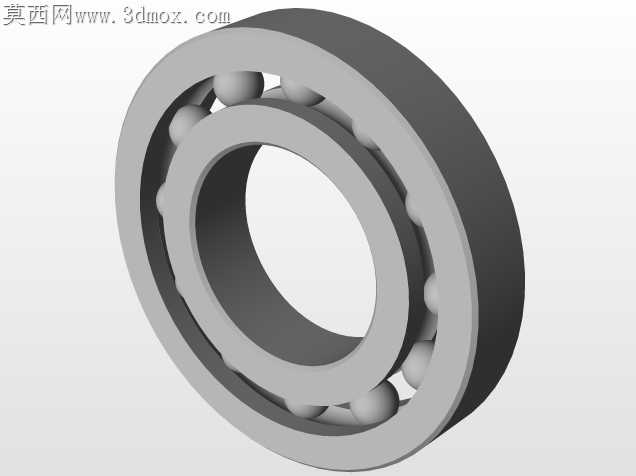

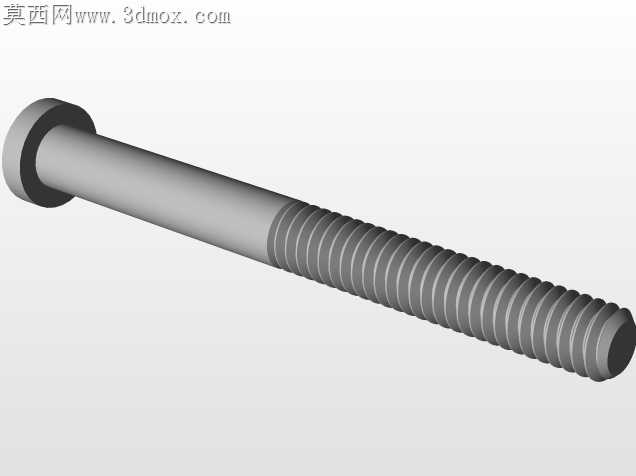

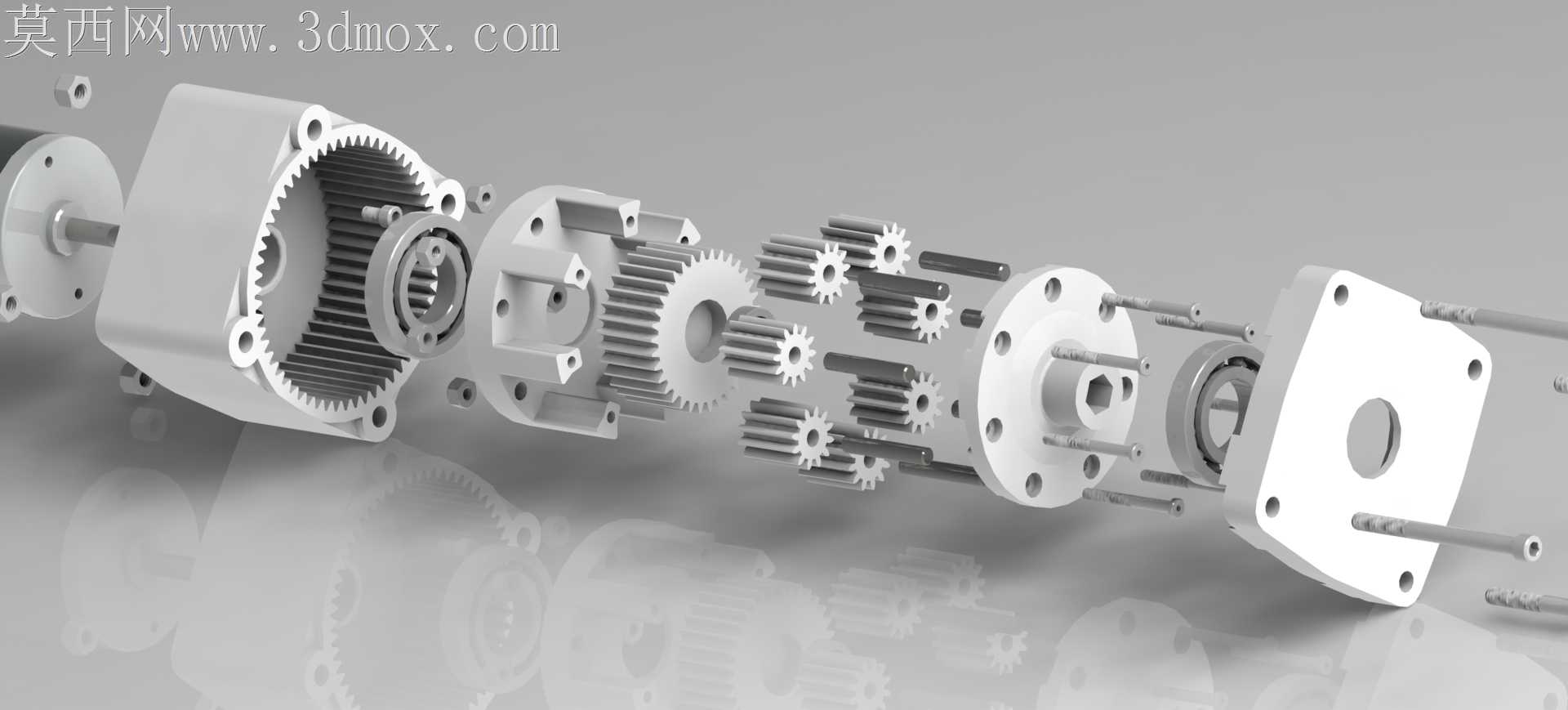

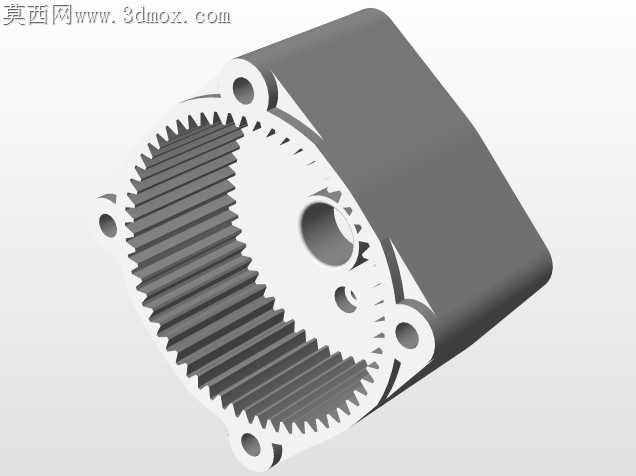

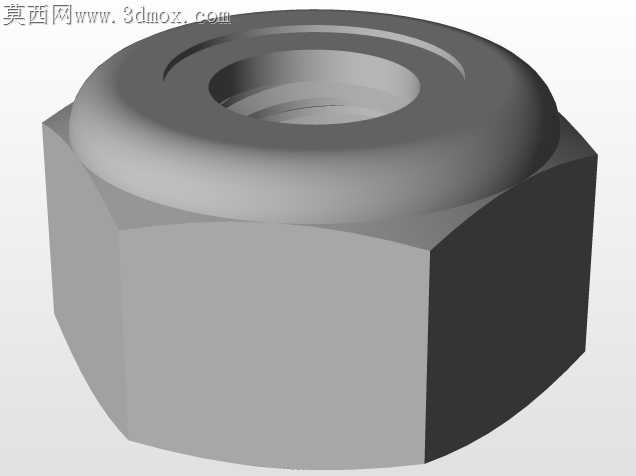

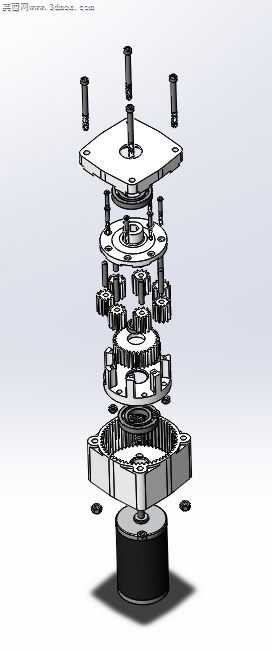

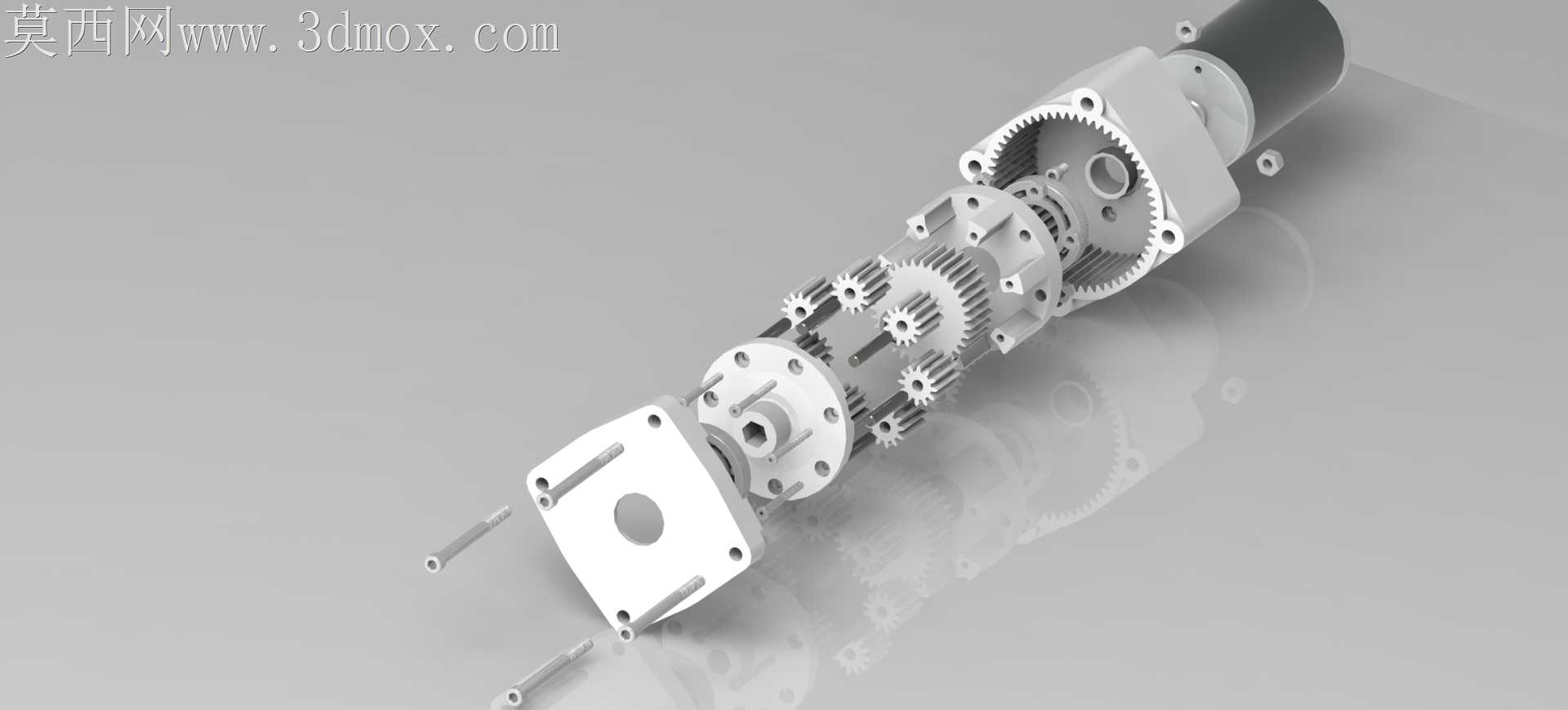

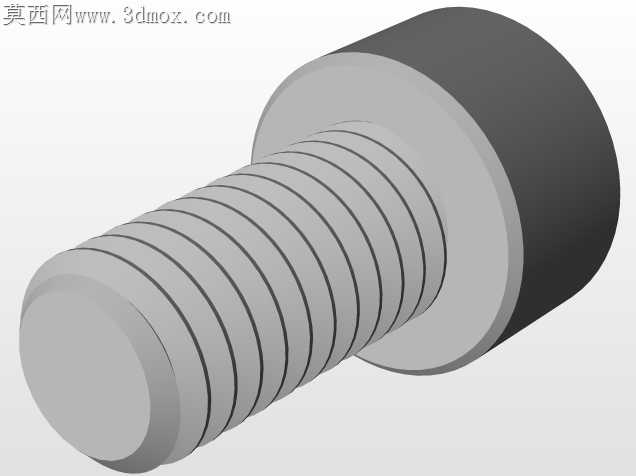

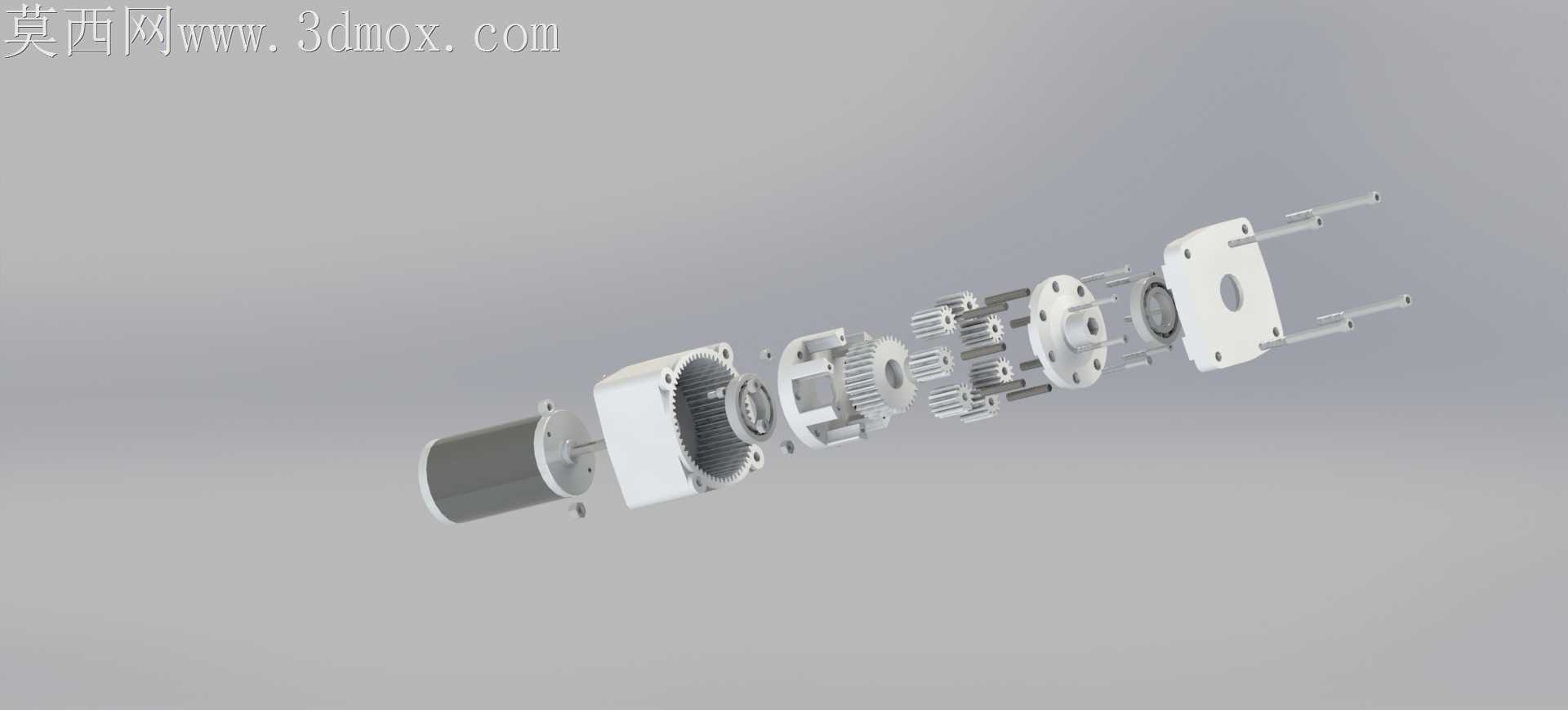

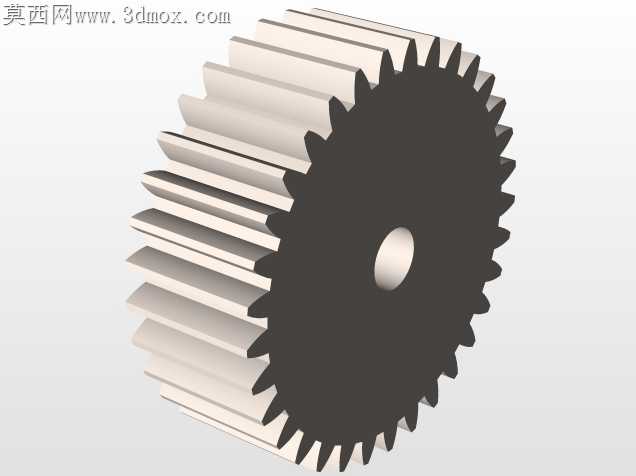

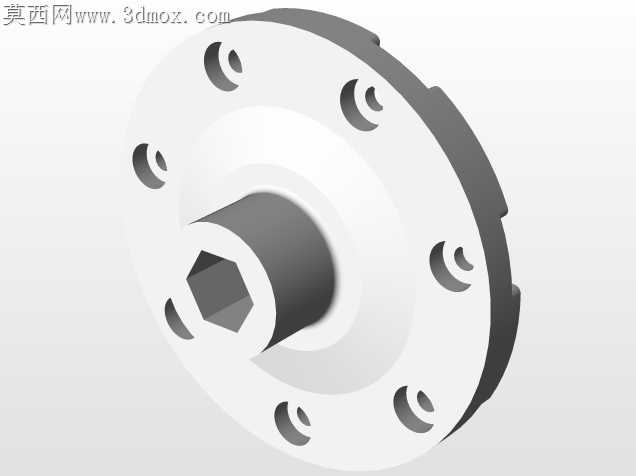

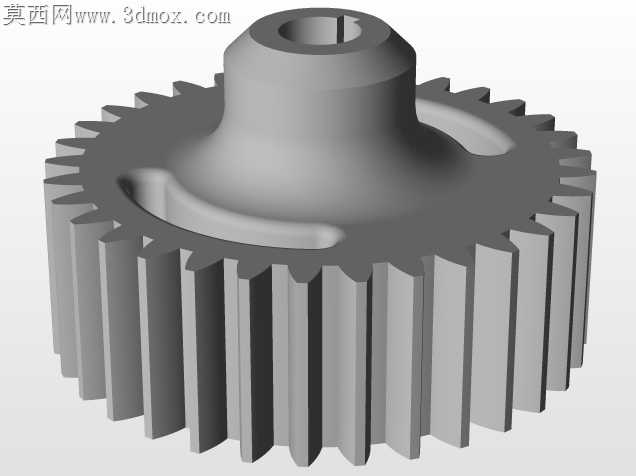

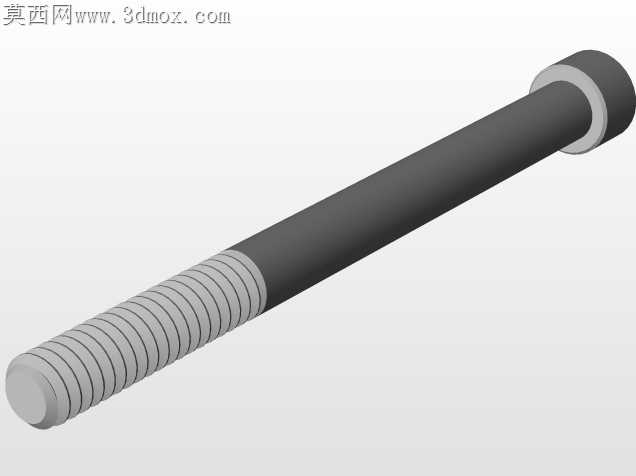

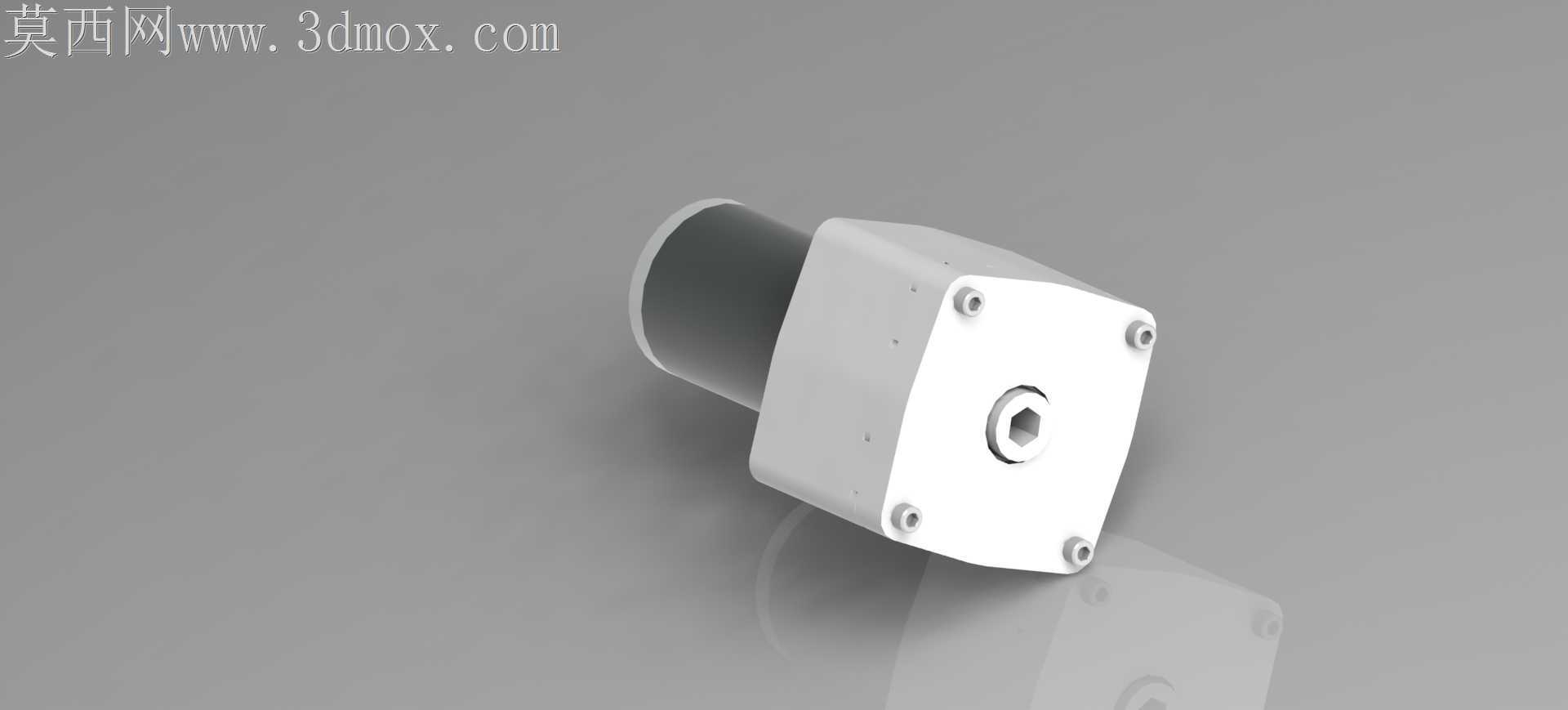

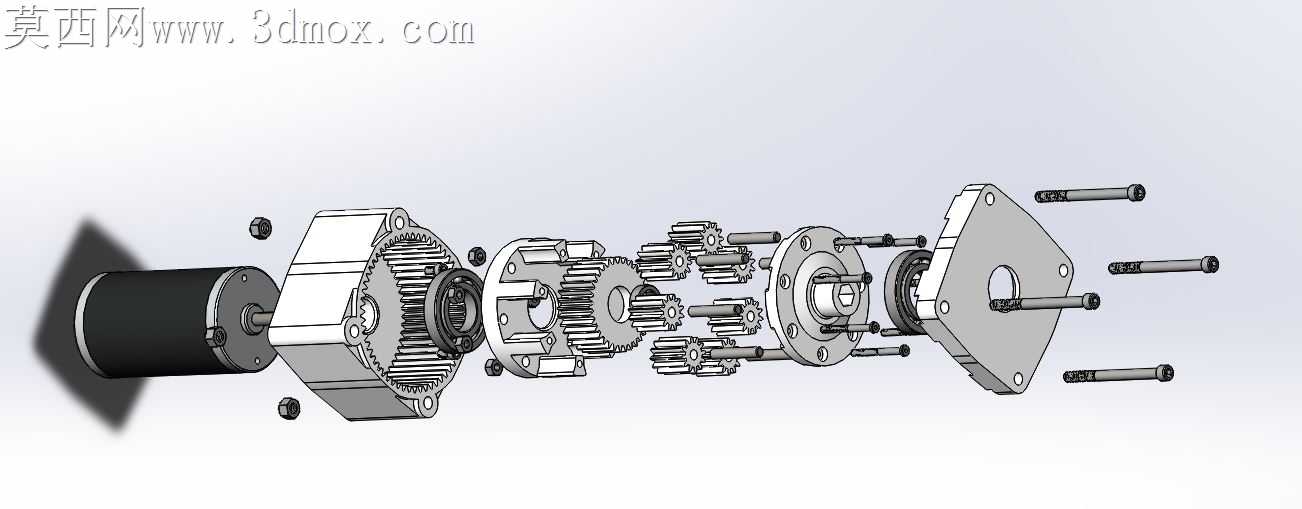

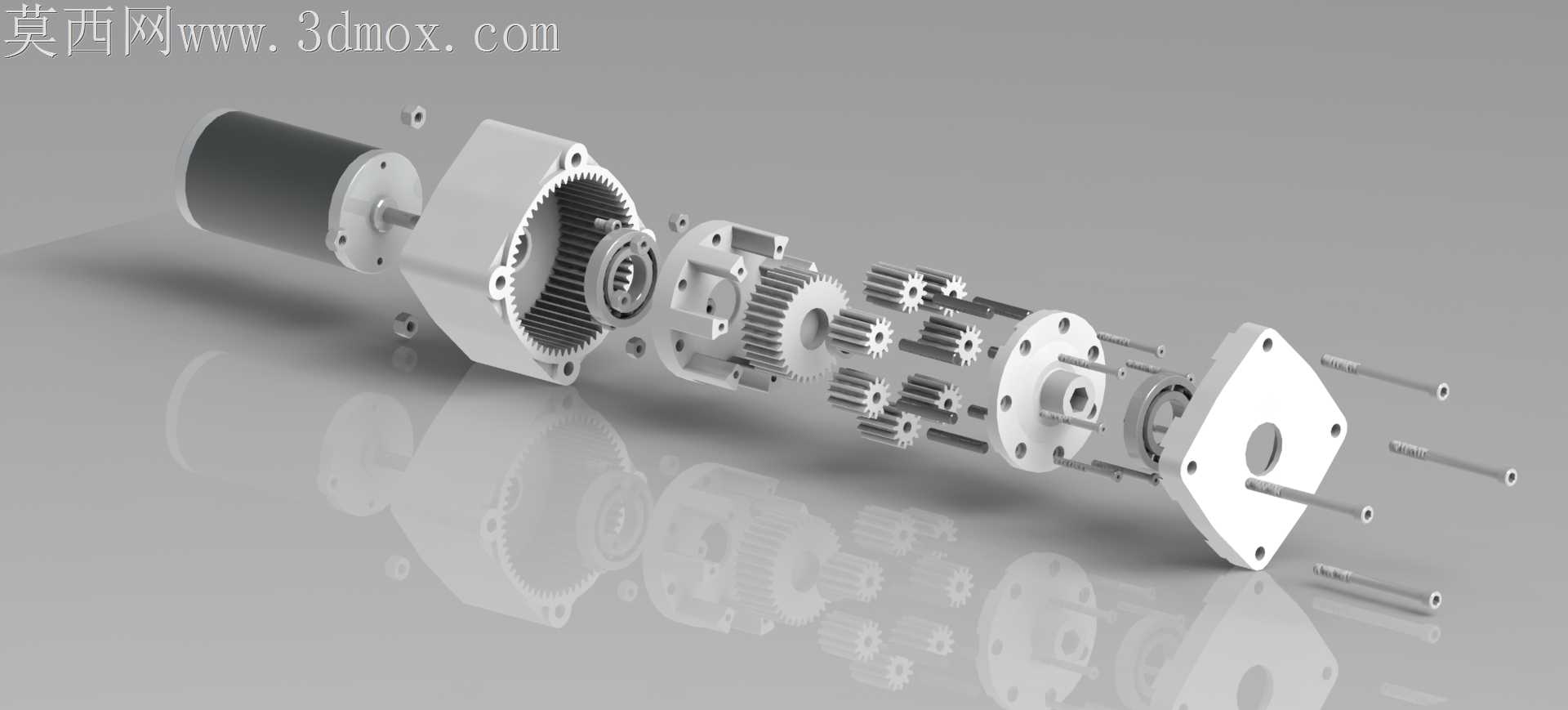

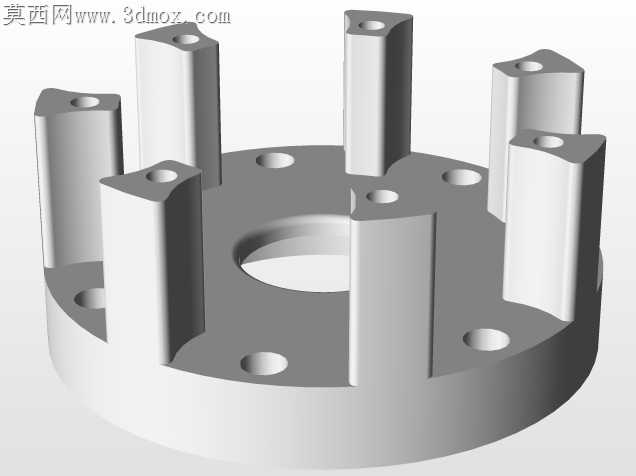

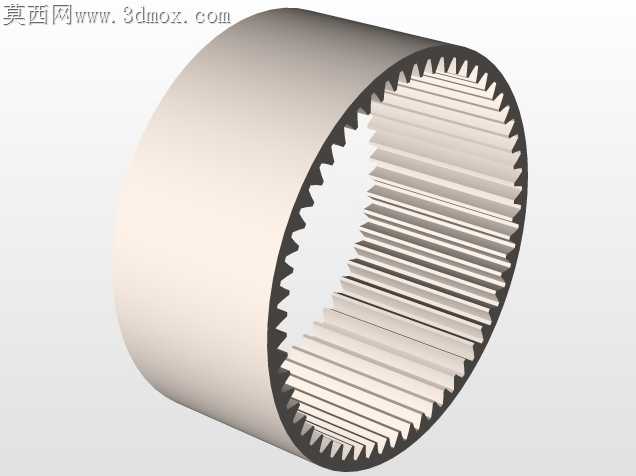

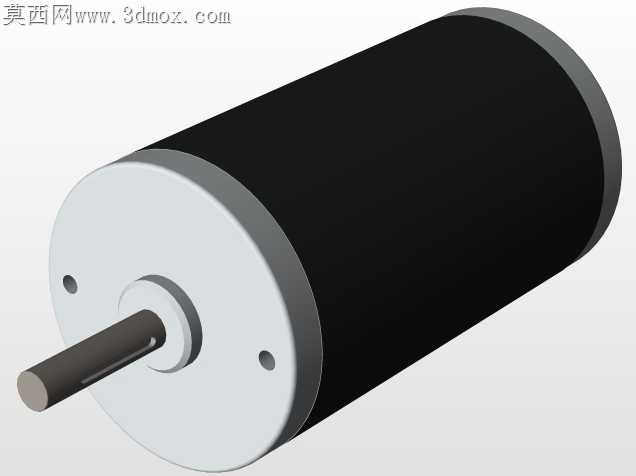

桌面级FDM打印的行星轮系常出现齿面啮合卡滞、行星架偏摆的问题，根源在于常规建模时直接套用标准齿轮参数，未考虑PLA耗材打印后的层纹凸起、冷却收缩带来的齿厚增量，这款适配SIM电机的行星齿轮箱在齿侧间隙预留上做了针对性调整，每处啮合齿面预留0.12mm的均匀间隙，既抵消打印形变带来的装配过盈，又不会因间隙过大出现传动回差。内齿圈与箱体采用一体化打印设计，省去了传统金属齿轮箱的齿圈压装工序，避免压装过程中齿圈圆度超差导致的传动噪音，内齿圈外壁做了3mm厚度的网格加强筋，在不增加整体重量的前提下，抵消PLA材质长期受径向啮合力产生的蠕变变形，防止长期运转后内齿圈胀大出现跳齿。行星架的销轴孔采用同轴度公差约束设计，三个行星轮销轴的位置度偏差控制在0.05mm以内，打印时无需额外添加支撑，孔壁直接打印成型的粗糙度就能满足行星轮空转的顺滑要求，省去后续铰孔的二次加工工序。输入端的电机连接座做了D型轴适配结构，与SIM电机的输出轴完全贴合，轴孔深度比电机输出轴长1mm，避免电机轴顶死箱体导致的运转阻力增大，连接座周围均匀布置4个M3螺丝柱，打印时直接嵌入铜螺母，螺丝反复拆装也不会出现PLA螺纹滑牙的问题。输出端的法兰盘做了菱形减重设计，四个安装孔的位置兼容FRC赛事常用的结构件安装孔距，无需额外转接板就能直接连接轮组、机械臂等执行部件。端盖与箱体的定位采用止口结构，止口配合间隙设置为0.1mm，装配时能自动对齐同轴度，端盖上的穿丝孔做了倒角处理，防止装配螺丝时刮伤螺丝镀层。所有棱角位置都做了R1的圆角过渡，既避免打印时出现尖角翘边，也能减少装配过程中划伤操作人员的风险。轮系的传动比经过反复核算，搭配SIM电机的高转速特性，输出扭矩能满足小型机器人行走、机构抬升的动力需求，每一级行星轮的垫片槽深度精准控制，装配后行星轮的轴向窜动量控制在0.1mm以内，既不会因轴向间隙过大出现轮系窜动异响，也不会因垫片压得过紧增加传动阻力。
