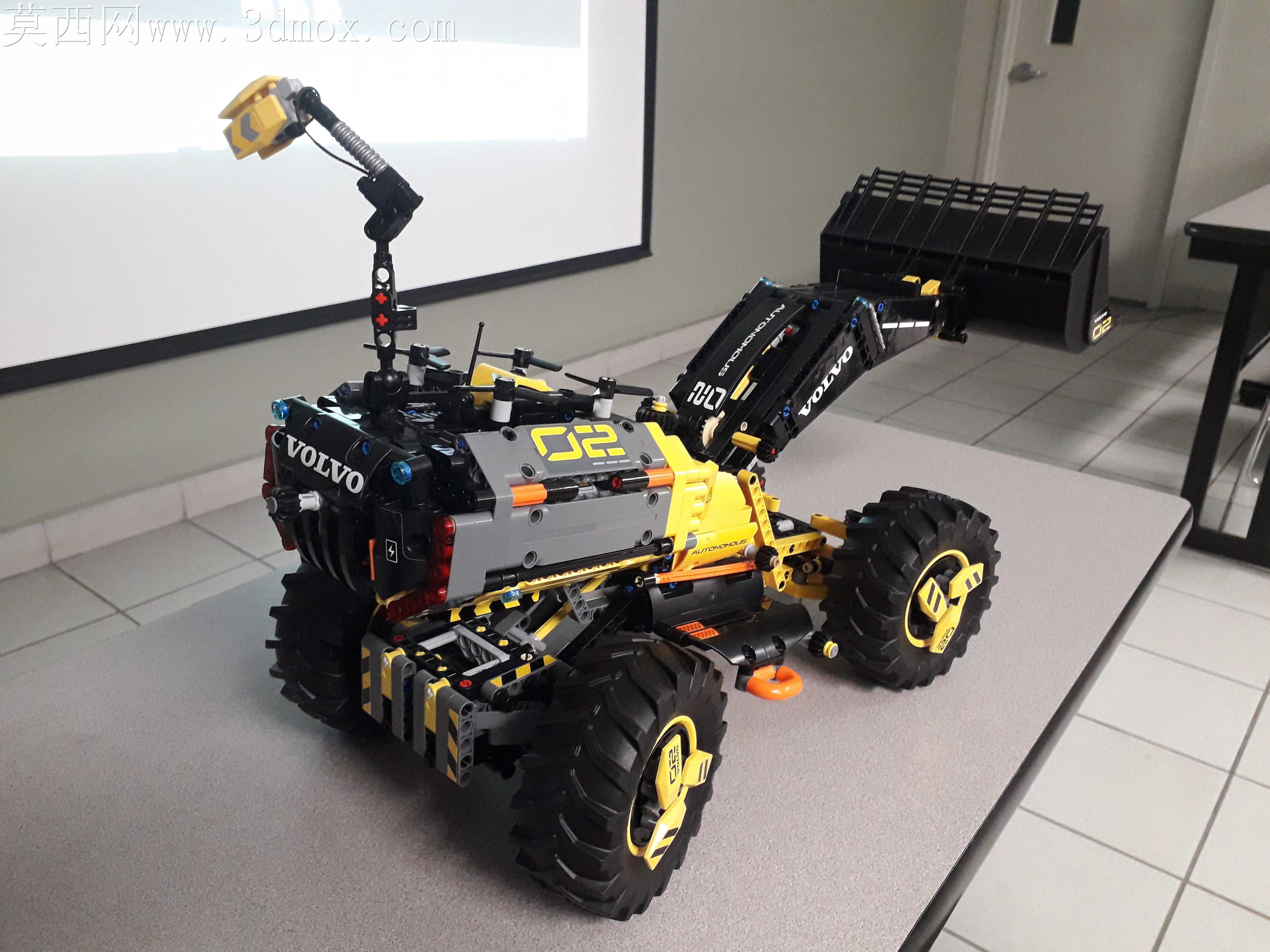

乐高式沃尔沃轮式装载机机械结构设计

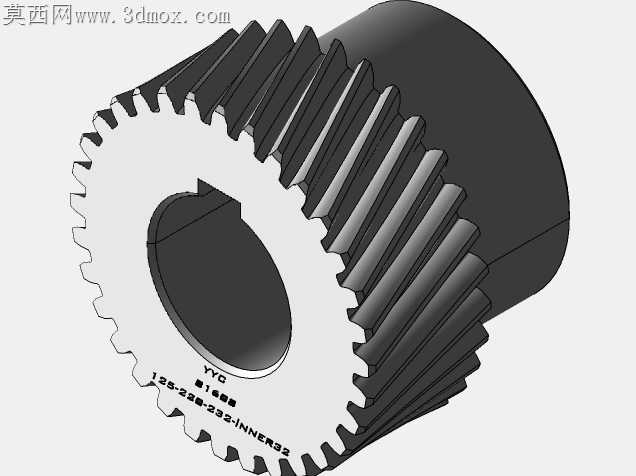

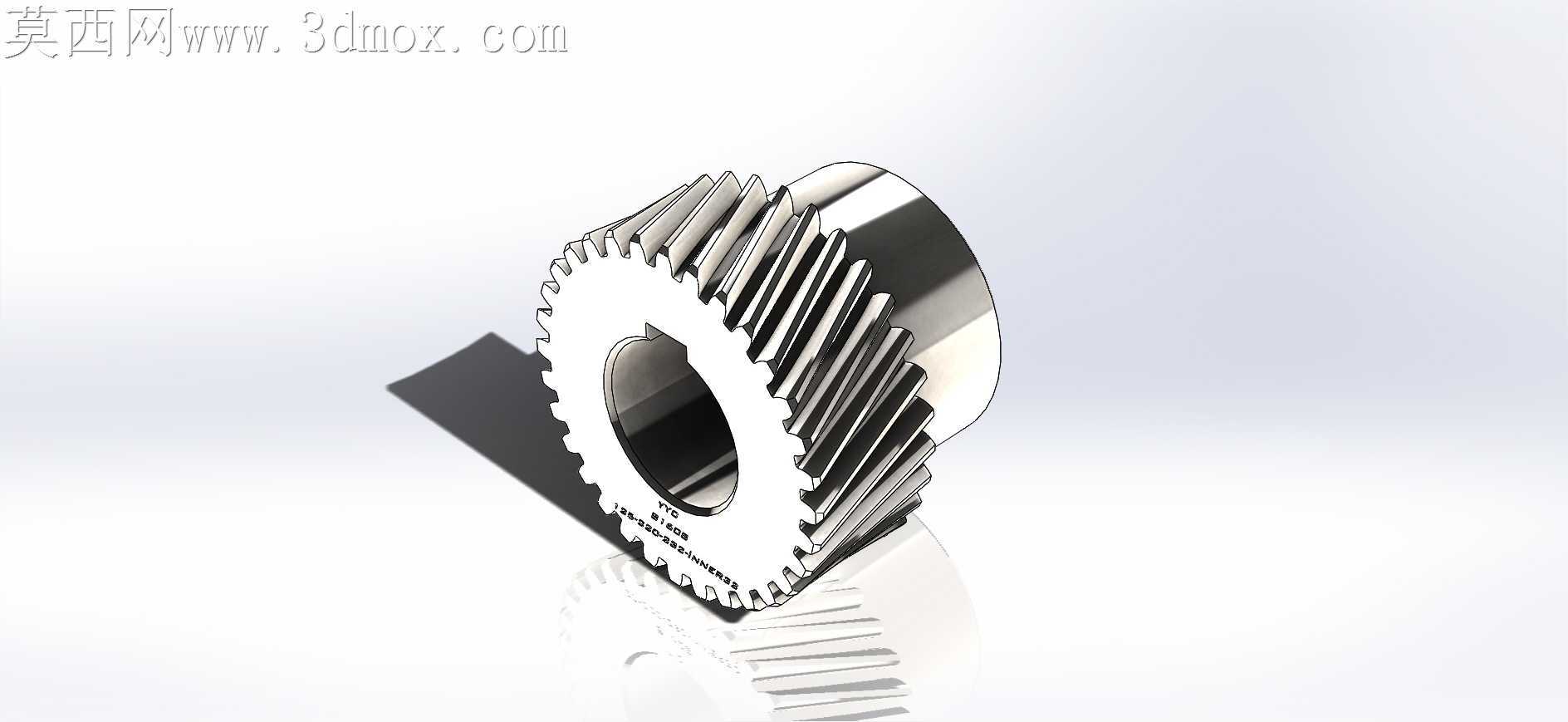

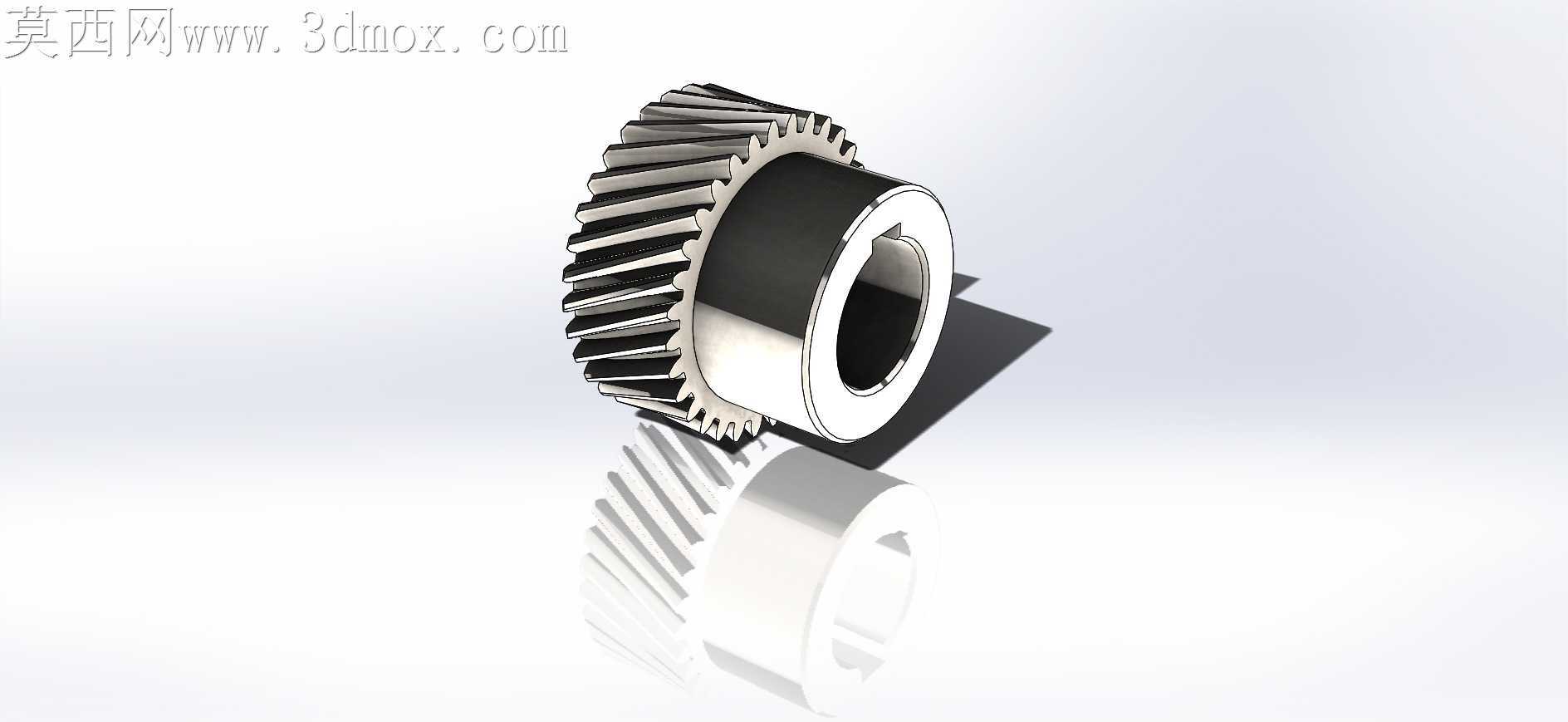

小模数齿轮在轮式装载机动臂举升机构里的啮合侧隙控制，一直是积木式机械结构调试里最容易被忽略的隐患——齿侧间隙留大了，动臂带载举升时会出现明显的回程虚位，铲斗收斗动作滞后半拍，间隙留小了，多节臂架铰接点的装配累计公差会直接把齿轮卡死，摇臂转动时出现整段卡顿甚至齿面崩裂的问题。这套结构里的小齿轮模块特意做了腰型孔位的安装座设计，不需要额外加垫片调整，只需要微调齿轮轴在腰型孔里的固定位置，就能把啮合侧隙控制在0.1到0.2毫米的合理区间，刚好抵消臂架铰接处的销轴旷量带来的传动偏差。动臂和铲斗的联动路径里，齿轮组的传动比做了两段式匹配，靠近动力输出端的小齿轮用了20度压力角的齿形，能承受举升时的瞬时冲击载荷，靠近执行端的齿轮副做了渐开线修缘处理，摇臂转动到极限位置时不会出现硬顶的卡顿感，哪怕铲斗举升到最高卸料位置，传动链路里也没有多余的虚位。转向机构的齿轮联动部分特意避开了轮边的安装空间，把传动齿轮组布置在车架中部的空腔里，既不会和大尺寸越野轮胎的转向行程发生干涉，也能让整车的重心更靠近中心位置，原地转向时不会出现侧倾晃动感。轮胎轮毂和轮边传动的连接用了花键式的卡扣结构，和齿轮输出轴的配合公差控制在0.05毫米以内，车轮转动时不会出现半轴打滑的问题，哪怕推着整车过模拟的崎岖路面，轮边动力也能稳定传递。机械臂末端的工作灯走线顺着臂架的加强筋凹槽布置，和齿轮传动的运动路径完全错开，臂架反复举升下落时不会磨到线材，也不会卡进齿轮啮合的缝隙里。铲斗的斗齿部分做了等距排布的加强结构，和斗身的连接卡扣刚好卡在动臂前端的安装位，收斗时的受力能均匀分散到整个臂架结构上，不会出现单点受力导致的卡扣断裂。车架中部的电池仓位置特意留了检修开口，不需要拆解整个上部结构就能调整中部齿轮组的啮合间隙，后期更换传动零件或者调整参数时，不用反复拆装整车结构，能省下大量调试时间。
