卡利普多板层叠式注塑模具结构设计

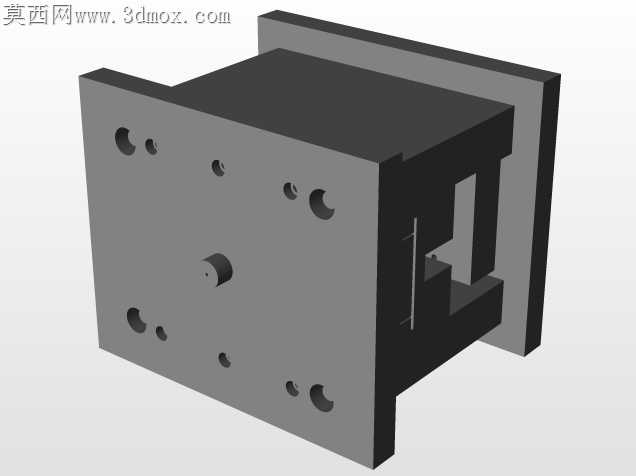

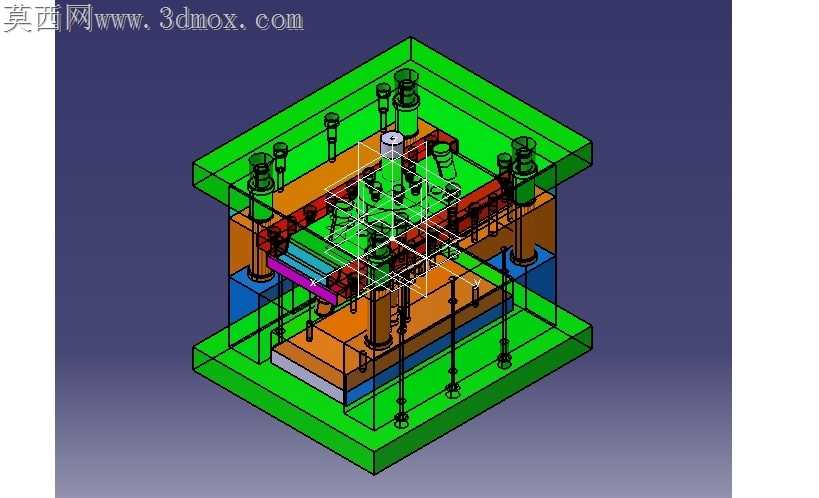

常规两板模在生产带倒扣、多嵌件的卡利普类塑胶件时，常出现流道凝料残留拉伤塑件表面、开模行程不足导致取件卡滞的问题，这套多层板叠置的模架结构，正是针对这类加工痛点做的定向适配。上下两层绿色模座板做了加厚处理，对应注塑机锁模时的压力分布，把锁模力均匀传导到每一块模板，避免局部压强过大导致型腔塌陷，加工时模座板的平行度公差控制在0.02mm以内，合模时不会出现偏载飞边。橙色承板之间排布的多根导柱，没有采用常规等直径设计，靠近浇口套的两根导柱做了0.5mm的直径加大处理，合模时先导入定位，抵消熔融塑料射入型腔时产生的侧向冲击力，避免型腔错位导致塑件壁厚不均。紫色的分流板藏在多层模板中间，热流道喷嘴的安装位做了沉台避让，加工沉台时预留了0.03mm的热膨胀间隙，生产时喷嘴温度升到200度以上不会因为热胀顶歪模板。顶出机构的顶针排布没有均匀密布，而是对应塑件的加强筋、卡扣位置做了点位加密，顶针端面和型腔表面的配磨公差控制在0.01mm，既不会顶出时顶白塑件，也不会在塑件表面留下过高的顶针痕迹影响外观。回针上套的复位弹簧做了不等长设计，靠近操作侧的弹簧比另一侧长2mm，合模时回针先接触定模板，避免顶出机构未完全复位就合模撞坏型腔。冷却水道的走向避开了导柱、顶针的安装孔，在型腔周围做了环形回路，进出水口的位置设在模架非操作侧，接水管时不会和机械手取件的路径产生干涉。模架边角的撬模槽做了加宽处理，后期维护拆模时不用敲撬棍损伤模板贴合面，每一块模板的分型面都做了0.02mm的排气槽，深度控制在塑料溢边值以下，注射时型腔内的空气能顺利排出，不会在塑件表面形成烧焦、缺胶的缺陷。
