双壁自封式储油罐体集成结构设计

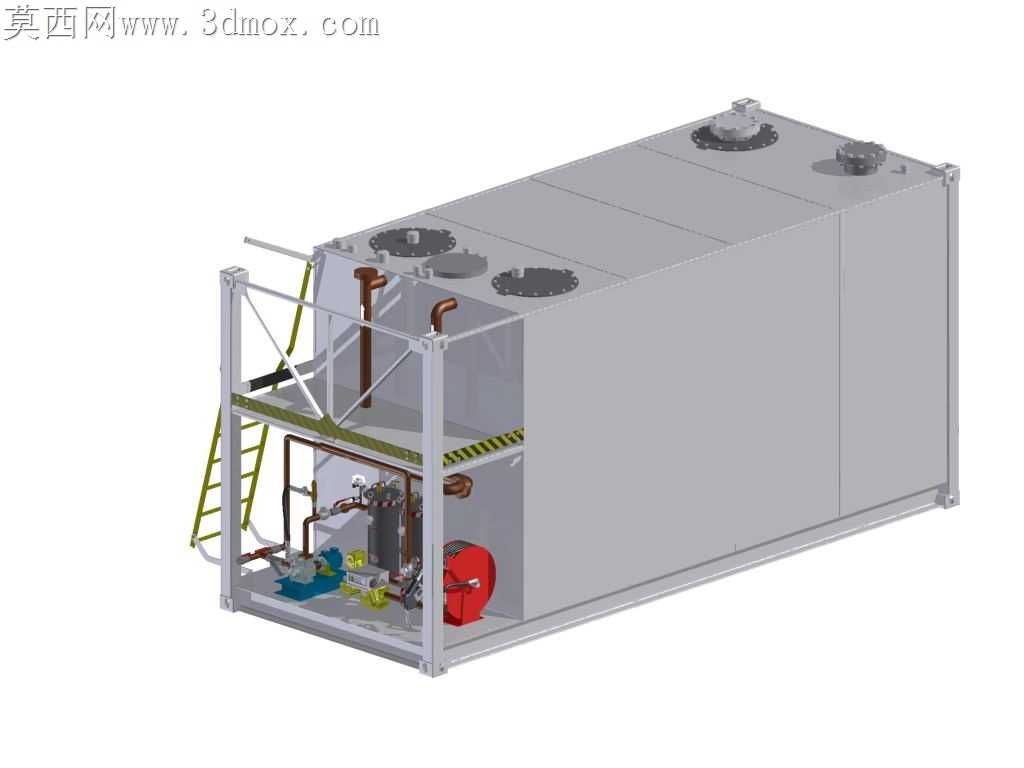

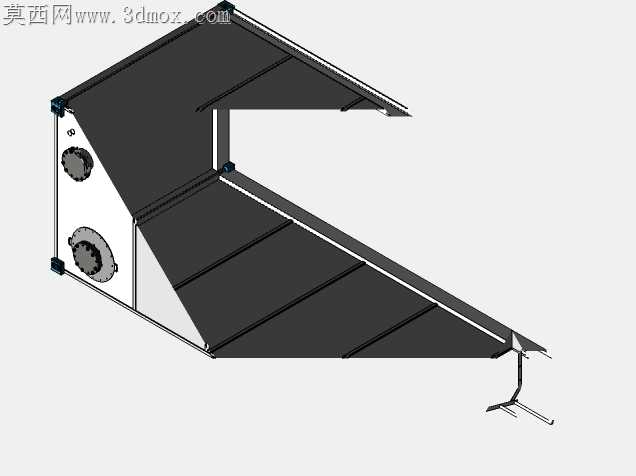

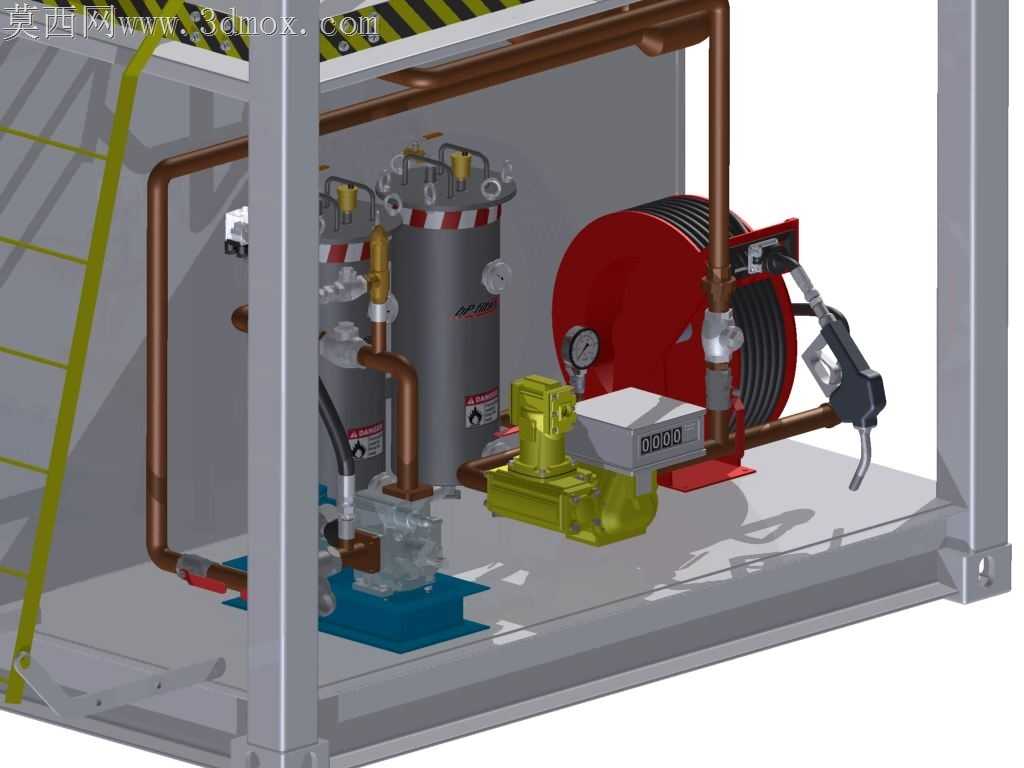

现场落地安装的储油罐体，最容易在运输吊装、管路对接环节出现隐性形变，传统单壁罐一旦出现焊缝渗漏很难第一时间察觉，夹层间隙的负压监测点如果布设不合理，日常巡检根本没法捕捉早期泄漏信号。这款双壁自封结构的罐体，把泵室直接集成在罐体端部框架内，省去了现场单独砌筑泵棚的工序，爬梯和操作平台的连接耳座全部在厂内焊接完成，不用现场动火配装，能避开罐区现场动火的高危作业要求。罐体顶部的人孔、量油孔、呼吸阀的安装座全部做了凸台补强，凸台高度刚好覆盖顶板拼接焊缝的热影响区，避免开孔位置直接落在焊缝应力集中带上，后期做焊缝探伤的时候，补强圈的圆弧过渡不会遮挡探伤探头的扫查路径。端部集成的泵舱区域，管路排布留足了阀门操作空间，滤器、紧急切断阀的安装位置刚好对应平台护栏的操作缺口，日常巡检不用翻越护栏就能完成阀门启闭、滤芯更换操作。夹层间隙的通风管顺着罐体加强筋的走向布设，管卡直接固定在筋板上，不会在壁板上额外打孔破坏密封完整性，间隙吸入底阀的安装高度比罐底沉渣槽高出十五厘米，能避免沉积的杂质卡涩阀瓣密封面。溢油保护的传感器探头安装在人孔颈的侧方位置，不会因为罐顶落灰、积水造成误触发，电子溢油报警的穿线孔做了密封格兰头，线缆走线顺着爬梯的护管内部排布，避免户外长期日晒造成线缆老化开裂。罐体外部的操作平台铺板做了防滑齿纹，护栏踢脚板高度刚好挡住工具滑落的路径，爬梯的踏步间距符合现场巡检的步幅习惯，上下攀爬不会出现踩空的风险。罐壁的拼接焊缝全部错开了吊耳的受力位置，吊装的时候吊索的受力方向沿着罐体纵向加强筋传递，不会造成壁板局部凹陷变形，出厂前做水压试验的时候，夹层的保压监测点能同步验证两层壁板的密封性能，不用分两次做打压试验，能缩短厂内质检的工序周期。
