DN80科里奥利流量测量变送装置结构

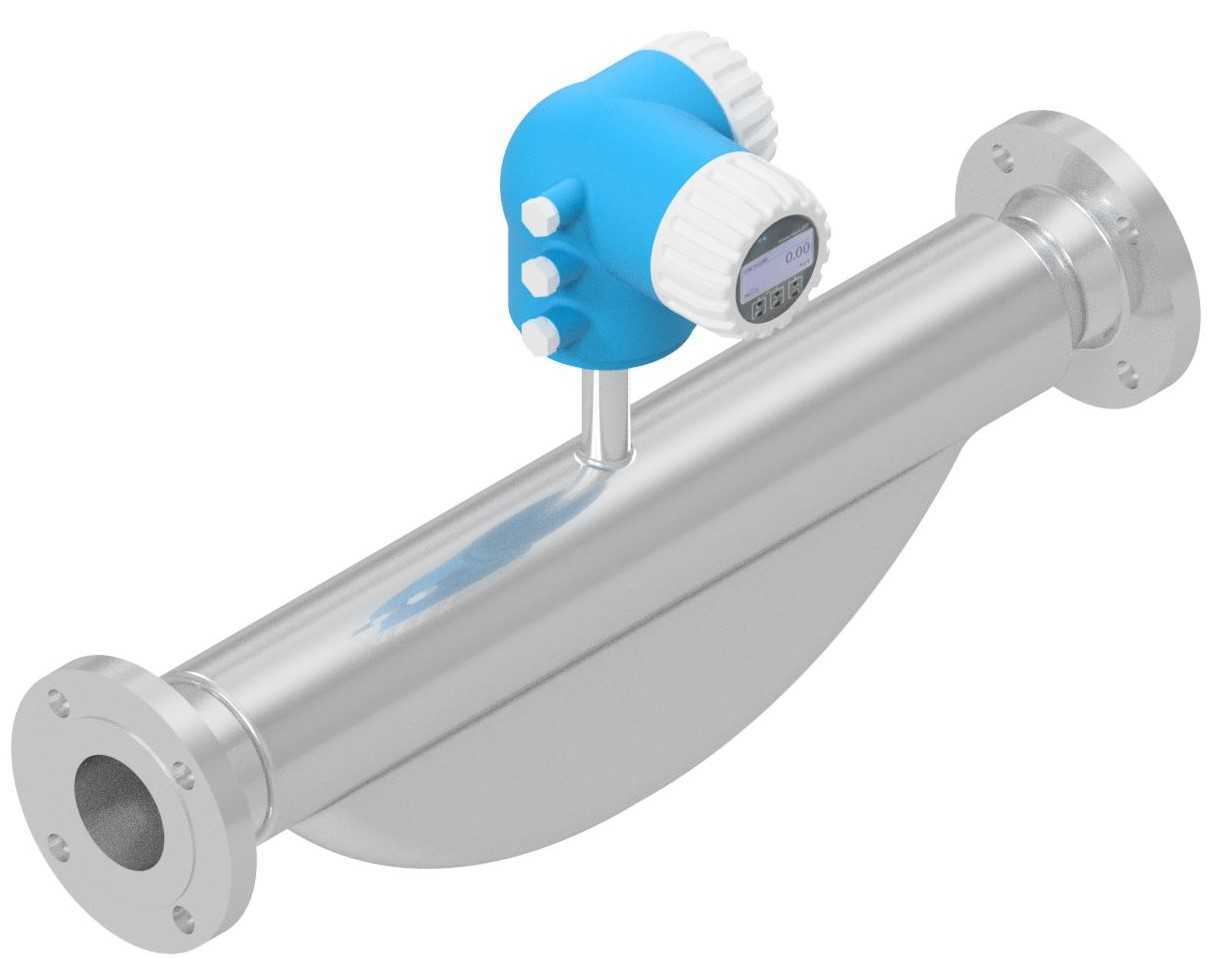

　　在石化、食品制药、精细化工等连续生产的流体输送工况里，流量参数的精准度直接决定批次配料误差、贸易结算公平性以及工艺联锁的可靠性，这款DN80口径的科里奥利流量测量装置，正是针对中口径工艺管道的高精度计量需求设计的。从结构布局来看，测量管段采用了弯管式流道设计，这种构型相比直管结构能在相同安装长度下获得更长的测量振荡路径，放大科里奥利力带来的相位差信号，哪怕是低流速、高粘度的流体介质，也能捕捉到稳定的测量反馈，避免小流量工况下的信号丢失问题。两端的法兰连接结构严格匹配DN80公称通径的管道安装标准，法兰端面的密封面、螺栓孔位都按照通用工业管道规范做了对齐设计，现场安装时不需要额外做管道变径调整，只要匹配对应压力等级的密封垫片就能完成对接，能最大程度降低现场安装的改造成本。

　　上部的变送单元采用了一体化侧装结构，通过短节刚性连接在测量管段的中部位置，这种安装方式既缩短了内部传感器信号的传输路径，减少信号衰减带来的测量误差，也让变送单元的显示界面处于操作人员巡检时的可视高度，不需要额外加装延伸支架就能直接读取瞬时流量、累计流量、介质温度密度等参数。变送单元的外壳做了圆弧过渡的密封结构，接线接口、操作按键都做了内嵌式防护设计，能适应户外露天、车间多尘潮湿的安装环境，避免水汽、粉尘侵入内部电路造成故障。

　　从实际使用的场景来看，这款装置可以直接安装在水平工艺管道上，不需要额外设置前后直管段，这一点相比传统的差压式、涡街式流量计有明显的安装优势，在空间紧凑的车间管廊、撬装设备集成场景里，能大幅压缩管路布局的占用空间。测量管段采用了通体不锈钢材质，内壁做了镜面抛光处理，既可以耐受常规腐蚀性化工介质的冲刷，也能满足食品医药行业对卫生级流道的要求，不会出现介质残留、结垢挂壁的问题，长期运行也不会因为流道内壁附着物影响测量精度。

　　设计过程中，测量管的振荡频率做了针对性调校，避开了工业现场常见的管道振动频率区间，哪怕周边有泵组、搅拌设备运行带来的管路振动，也不会干扰测量管的正常振荡信号，不需要额外加装管道减振支架就能稳定运行。变送单元内部集成了温度、密度补偿算法，能根据实时检测到的介质温度、密度参数自动修正流量计算值，不管是测量单相液体，还是含少量气泡的气液混合介质，都能保持稳定的测量精度，不会因为介质物性变化出现大幅的数值跳变。

　　从安装边界来看，整个装置的总长度控制在常规DN80阀门的安装尺寸范围内，管段底部的弯管部分预留了足够的离地间隙，安装时不需要在地面或支撑钢架上开设避让槽，只要在两端管道位置设置常规的管道支撑点，就能承托整个装置的重量，避免连接法兰承受额外的结构应力。接线口采用了标准的工业电气接口规格，能直接匹配现场常规的防爆穿线管、信号电缆规格，不需要额外采购转接头件就能完成电气接线。日常维护时，只需要定期校准变送单元的零点参数，不需要拆卸测量管段，也不需要对内部流道做特殊清理，维护工作量远低于传统的接触式流量测量设备。在撬装设备集成设计时，这个结构的三维模型可以直接导入管路装配体，提前核对安装空间、法兰对接位置、接线操作空间，避免现场安装时出现干涉问题，也能提前核算整个管段的重量分布，优化支撑点的布置位置，保证长期运行的结构稳定性。
